电气控制与可编程控制器技术_第三版_史国生课后习题答案

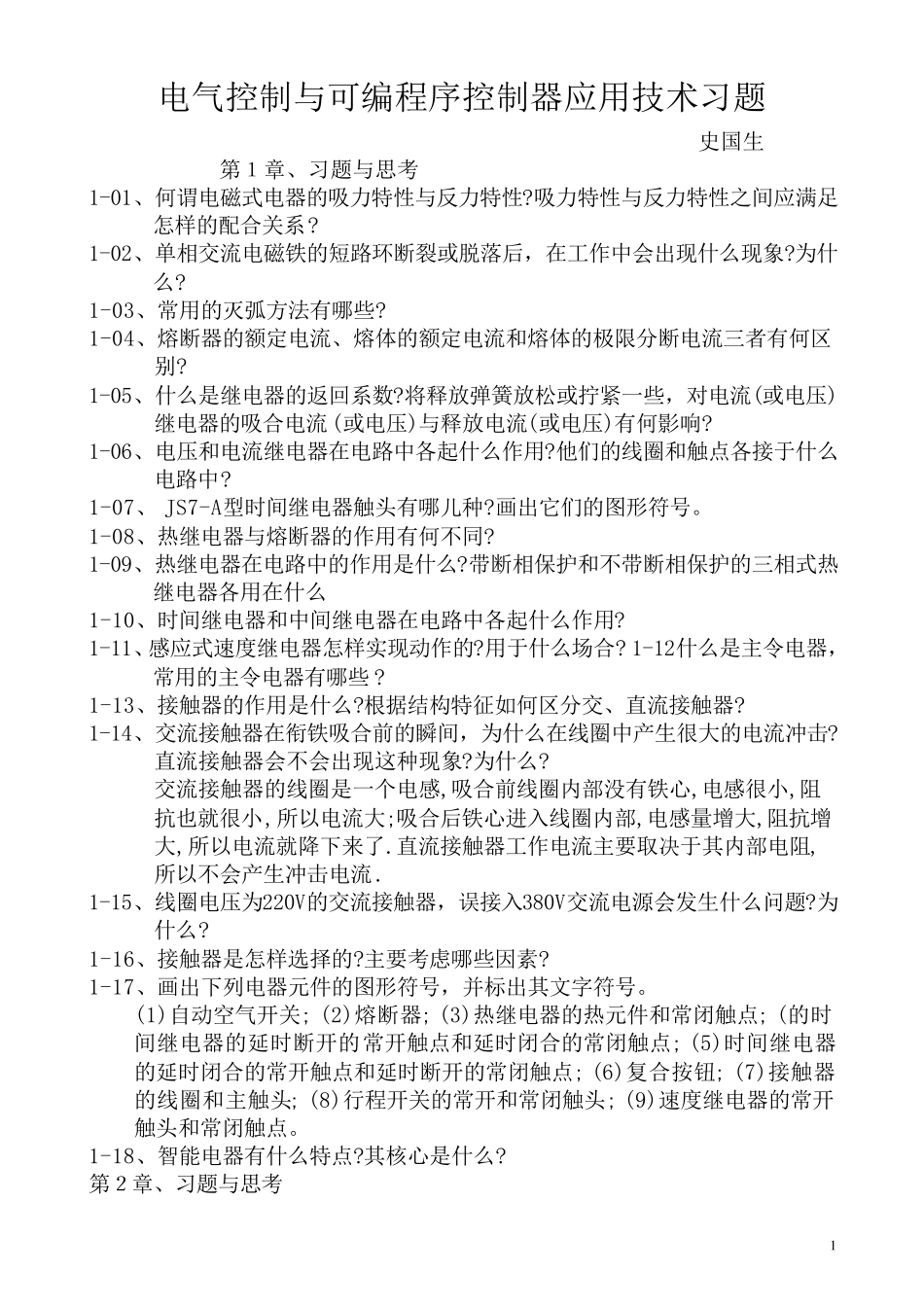

1 电气控制与可编程序控制器应用技术习题 史国生 第１章、习题与思考 1-01、何谓电磁式电器的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系? 1-02、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么? 1-03、常用的灭弧方法有哪些? 1-04、熔断器的额定电流、熔体的额定电流和熔体的极限分断电流三者有何区别? 1-05、什么是继电器的返回系数?将释放弹簧放松或拧紧一些，对电流(或电压)继电器的吸合电流(或电压)与释放电流(或电压)有何影响? 1-06、电压和电流继电器在电路中各起什么作用?他们的线圈和触点各接于什么电路中? 1-07、 JS7-A型时间继电器触头有哪儿种?画出它们的图形符号。 1-08、热继电器与熔断器的作用有何不同? 1-09、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么 1-10、时间继电器和中间继电器在电路中各起什么作用? 1-11、感应式速度继电器怎样实现动作的?用于什么场合? 1-12什么是主令电器，常用的主令电器有哪些 ? 1-13、接触器的作用是什么?根据结构特征如何区分交、直流接触器? 1-14、交流接触器在衔铁吸合前的瞬间，为什么在线圈中产生很大的电流冲击?直流接触器会不会出现这 种现象?为什么? 交流接触器的线圈是一个 电感,吸合前线圈内 部 没 有铁心 ,电感很小 ,阻抗 也 就 很小 ,所 以 电流大;吸合后铁心 进 入 线圈内 部 ,电感量 增 大,阻 抗 增大,所 以 电流就 降 下 来 了 .直流接触器工作电流主要 取 决 于其 内 部 电阻 ,所 以 不会产生冲击电流. 1-15、线圈电压为220V的交流接触器，误 接入 380V交流电源 会发 生什么问 题?为什么? 1-16、接触器是怎样选 择 的?主要 考虑 哪些因 素 ? 1-17、画出下 列 电器元 件 的图形符号，并 标 出其 文 字 符号。 (1)自 动空 气开 关; (2)熔断器; (3)热继电器的热元 件 和常闭 触点; (的时间继电器的延 时断开 的 常开 触点和延 时闭 合的常闭 触点; (5)时间继电器的延 时闭 合的常开 触点和延 时断开 的常闭 触点; (6)复 合按 钮 ; (7)接触器的线圈和主触头; (8)行 程开 关的常开 和常闭 触头; (9)速度继电器的常开触头和常闭 触点。 1-18、智 能 电器有什么特点?其 核 心 是什么? 第２ 章、习题与思考 2 2-01、自锁环节怎样组成?它起什么作用?并具有什么功能? 2-0...
