电气控制系统的调试训练复习题

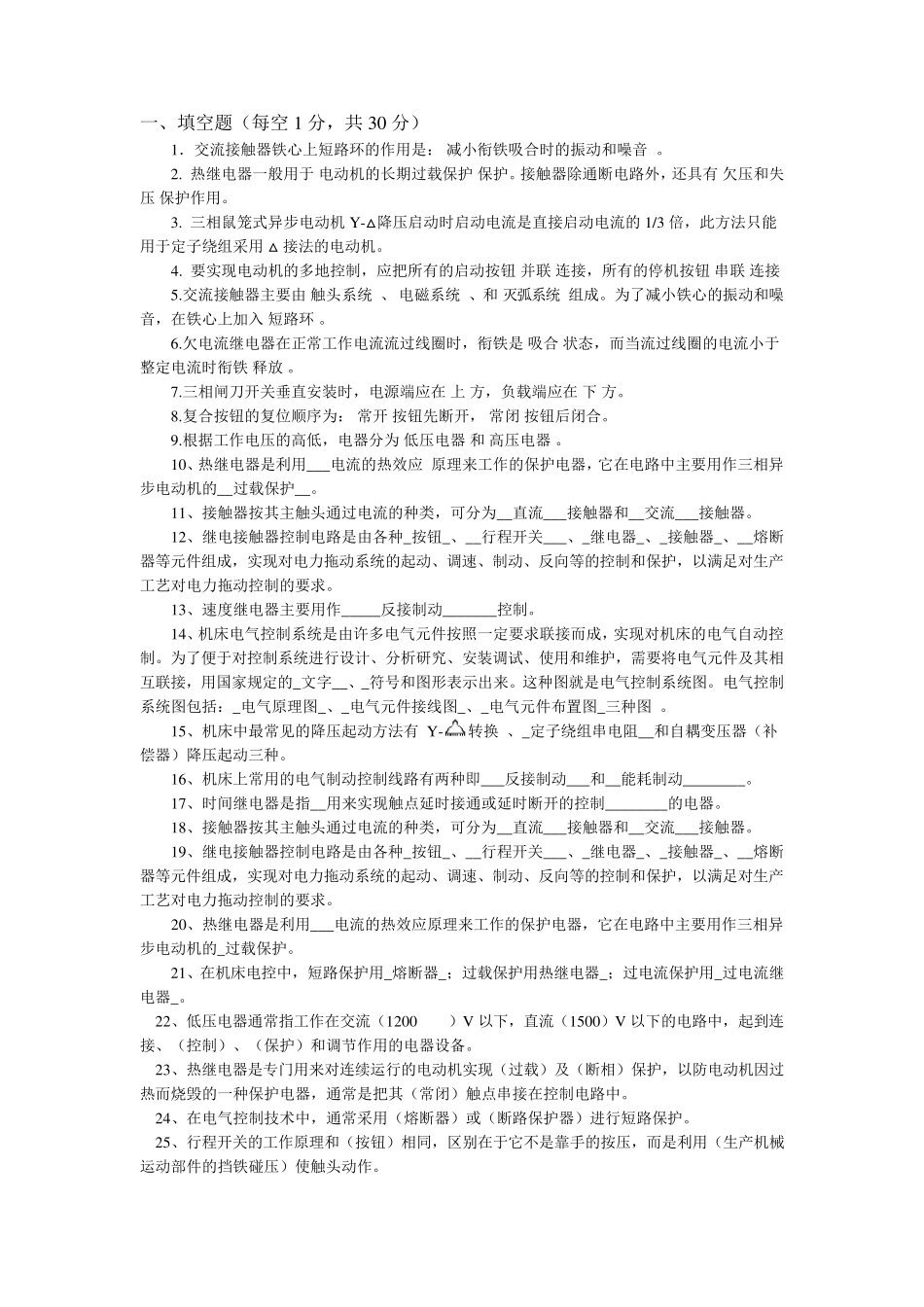

一、填空题（每空 1 分，共 30 分） 1．交流接触器铁心上短路环的作用是： 减小衔铁吸合时的振动和噪音 。 2. 热继电器一般用于 电动机的长期过载保护 保护。接触器除通断电路外，还具有 欠压和失压 保护作用。 3. 三相鼠笼式异步电动机 Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用 △ 接法的电动机。 4. 要实现电动机的多地控制，应把所有的启动按钮 并联 连接，所有的停机按钮 串联 连接 5.交流接触器主要由 触头系统 、 电磁系统 、和 灭弧系统 组成。为了减小铁心的振动和噪音，在铁心上加入 短路环 。 6.欠电流继电器在正常工作电流流过线圈时，衔铁是 吸合 状态，而当流过线圈的电流小于整定电流时衔铁 释放 。 7.三相闸刀开关垂直安装时，电源端应在 上 方，负载端应在 下 方。 8.复合按钮的复位顺序为： 常开 按钮先断开， 常闭 按钮后闭合。 9.根据工作电压的高低，电器分为 低压电器 和 高压电器 。 10、热继电器是利用___电流的热效应 原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。 11、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。 12、继电接触器控制电路是由各种_按钮_、__行 程 开关___、_继电器_、_接触器_、__熔 断器等 元 件 组成，实现对 电力 拖 动系统的起 动、调 速 、制动、反 向 等 的控制和保护，以 满 足 对 生 产工艺 对 电力 拖 动控制的要求 。 13、速 度 继电器主要用作_____反 接制动_______控制。 14、机床 电气 控制系统是由许 多电气 元 件 按照 一定要求 联接而成，实现对 机床 的电气 自 动控制。为了便 于对 控制系统进 行 设 计 、分析 研 究 、安装调 试 、使 用和维 护，需 要将 电气 元 件 及 其相互 联接，用国 家 规 定的_文 字 __、_符 号 和图 形 表 示 出 来。这 种图 就 是电气 控制系统图 。电气 控制系统图 包 括 ：_电气 原理图 _、_电气 元 件 接线图 _、_电气 元 件 布 置 图 _三种图 。 15、机床 中最 常见 的降压起 动方法有 Y-转 换 、_定子绕组串电阻 __和自 耦 变 压器（补偿 器）降压起 动三种。 16、机床 上常用的电气 制动控制线路有两 种即 ___反 接制动___和__能耗 制动________。 17、时间 继...
