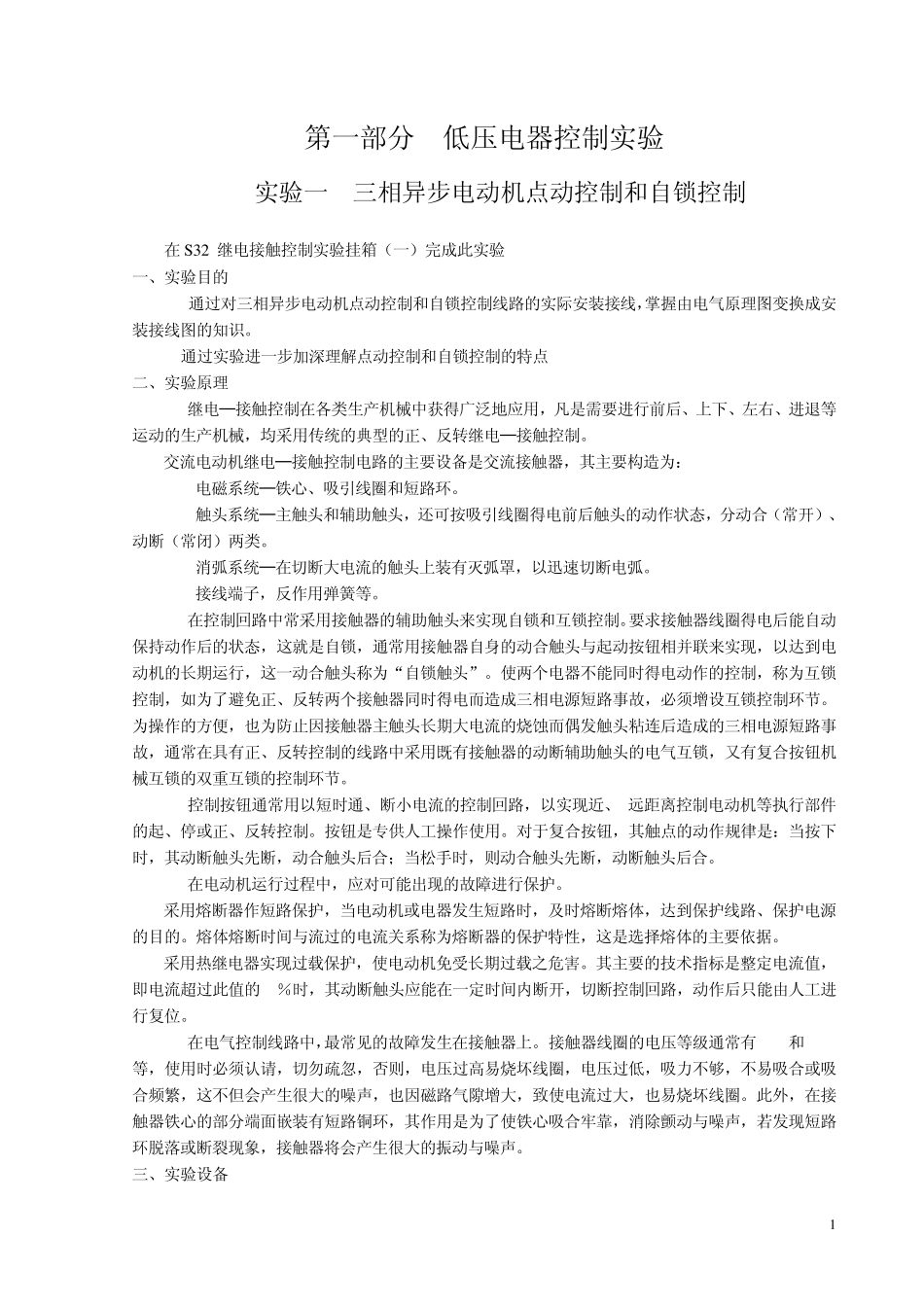

1 第一部分 低压电器控制实验 实验一 三相异步电动机点动控制和自锁控制 在 S32 继电接触控制实验挂箱（一）完成此实验 一、实验目的 1. 通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。 2.通过实验进一步加深理解点动控制和自锁控制的特点 二、实验原理 1. 继电─接触控制在各类生产机械中获得广泛地应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电─接触控制。 交流电动机继电─接触控制电路的主要设备是交流接触器，其主要构造为： (1) 电磁系统─铁心、吸引线圈和短路环。 (2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。 (3) 消弧系统─在切断大电流的触头上装有灭弧罩，以迅速切断电弧。 (4) 接线端子，反作用弹簧等。 2. 在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。 3. 控制按钮通常用以短时通、断小电流的控制回路，以实现近、 远距离控制电动机等执行部件的起、停或正、反转控制。按钮是专供人工操作使用。对于复合按钮，其触点的动作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。 4. 在电动机运行过程中，应对可能出现的故障进行保护。 采用熔断器作短路保护，当电动机或电器发生短路时，及时熔断熔体，达到保护线路、保护电源的目的。熔体熔断时间与流过的电流关系称为熔断器的保护特性，这是选择熔体的主要依据。 采用热继电器实现过载保护，使电动机免受长期过载之危害。其主要的技术指标是整定电流值，即电流超过此值的20％时，其动断触头应能在一定时间内断开，切断控制回路，动作后只能由人工进行复位。 5. 在电气控制线路中，最常...
