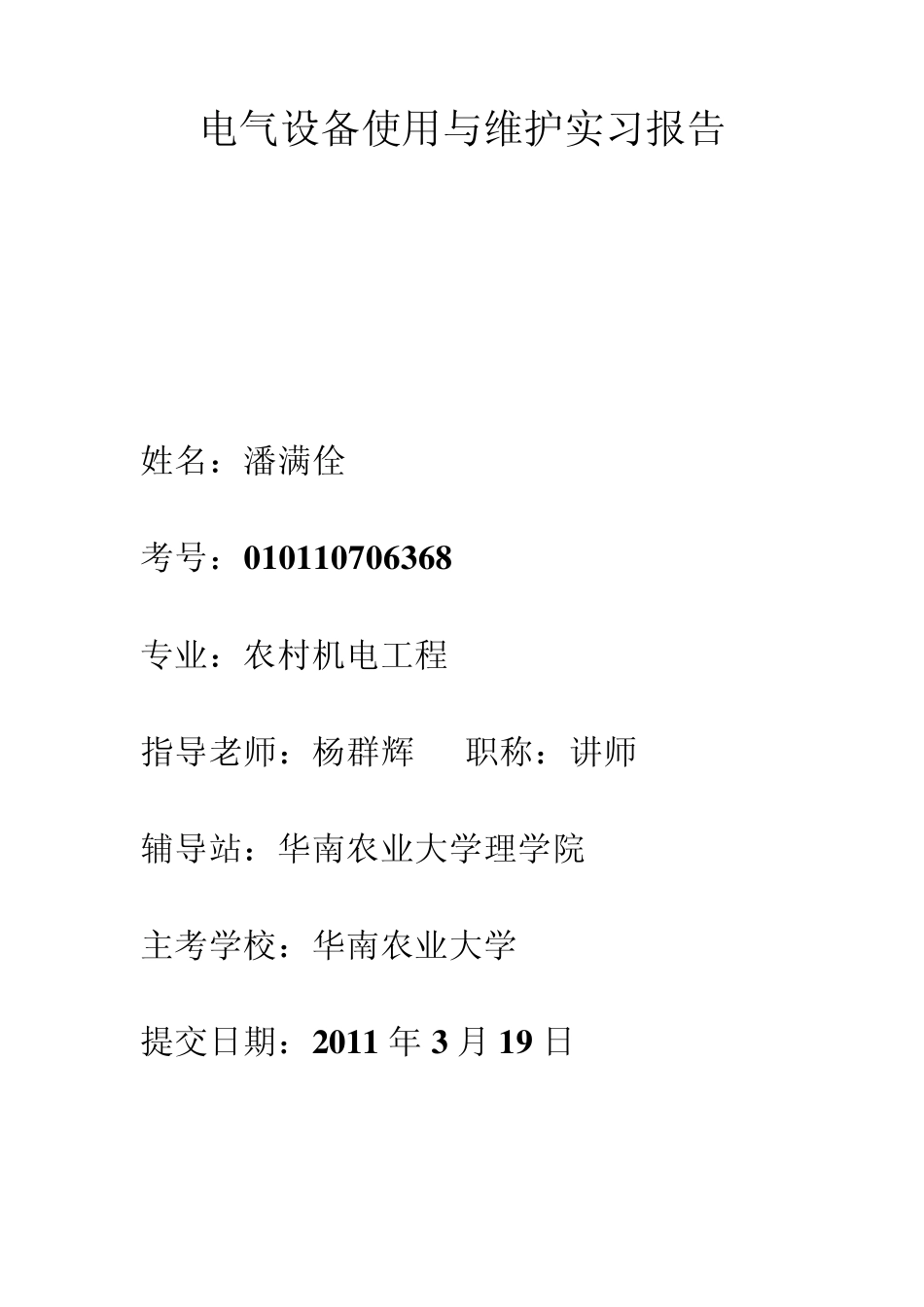

电气设备使用与维护实习报告

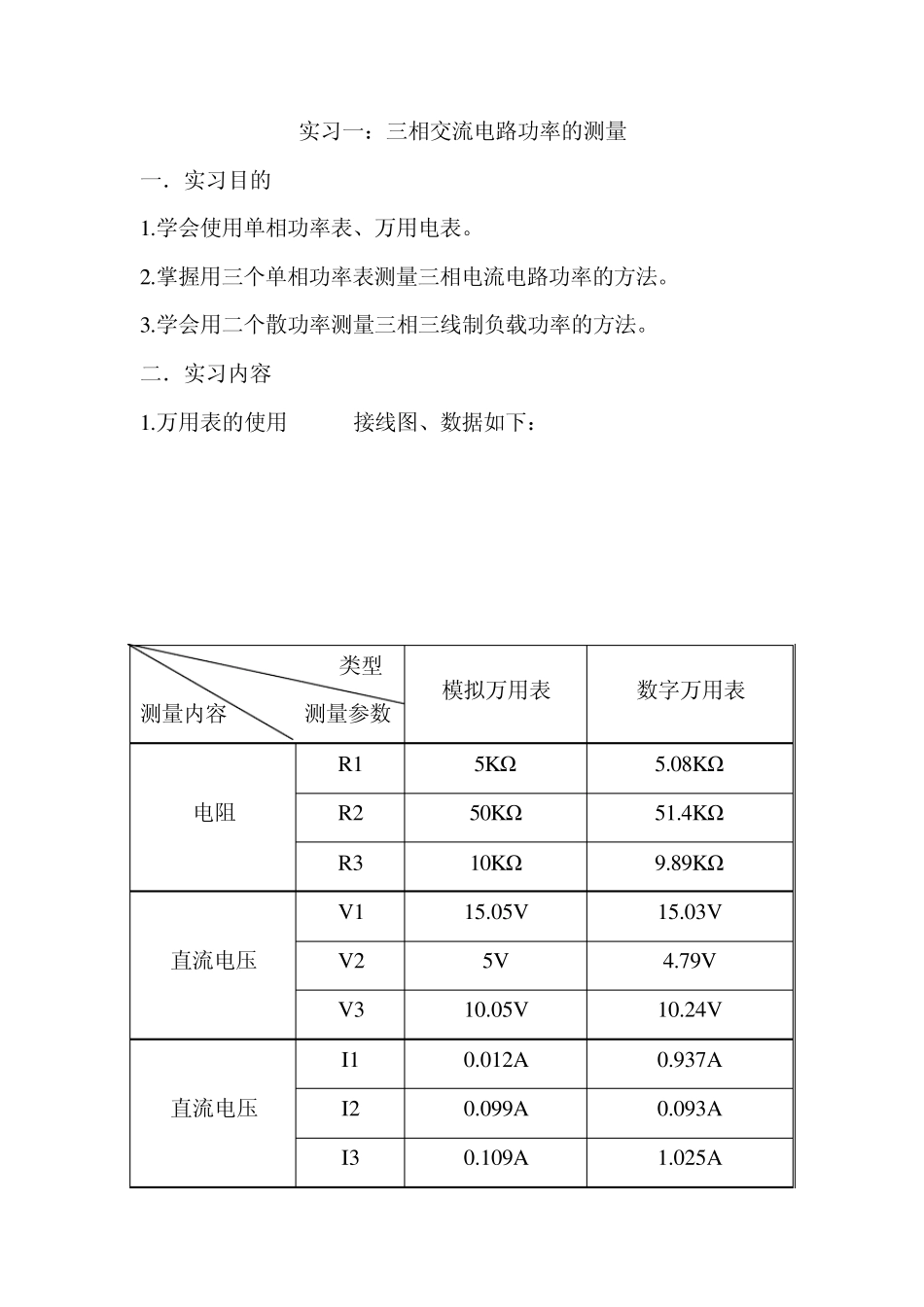

电气设备使用与维护实习报告 姓名：潘满佺 考号：0 1 0 1 1 0 7 0 6 3 6 8 专业：农村机电工程 指导老师：杨群辉 职称：讲师 辅导站：华南农业大学理学院 主考学校：华南农业大学 提交日期：2 0 1 1 年 3 月 1 9 日 实习一：三相交流电路功率的测量 一．实习目的 1.学会使用单相功率表、万用电表。 2.掌握用三个单相功率表测量三相电流电路功率的方法。 3.学会用二个散功率测量三相三线制负载功率的方法。 二．实习内容 1.万用表的使用 接线图、数据如下： 类型 测量内容 测量参数 模拟万用表 数字万用表 电阻 R1 5KΩ 5.08KΩ R2 50KΩ 51.4KΩ R3 10KΩ 9.89KΩ 直流电压 V1 15.05V 15.03V V2 5V 4.79V V3 10.05V 10.24V 直流电压 I1 0.012A 0.937A I2 0.099A 0.093A I3 0.109A 1.025A 三相交流电压 线电压 410V 408V 相电压 250V 233V 2.三个单相功率表测量三相交流电路功率 接线图、数据如下： 测量数据 负载情况 U 相 V 相 W 相 P1 P2 P3 P 三相四线制 对称 60W 60W 60W 62W 64W 62W 188W 不对称 60W 40W 25W 62W 42W 26W 130W 3.两个单相功率表测量三相线制负载的功率 接线图、数据如下 测量数据 负载情况 U 相 V 相 W 相 P1 P2 P 三相三线制 对称 60W 60W 60W 93W 96W 189W 不对称 60W 40W 25W 72W 54W 128W 三：小结 使用万用表注意事项： 1 .在使用万用表时应该选择好量程。如果在无法知道测量大小的时候应该将量程调成最大然后在慢慢减小到合适的范围。 2 .在测量前，注意指针是否指向零刻度线如果不是的话就要进行机械调零。 3 .进行测量时，要明确知道读取那一条刻度线上的读数，并且要知道是否需要乘上某个倍率 万用表测量直流电压注意事项 准备测量时不要把“+”、“*”插孔接错，还要注意万用表表笔的正负性，红色表笔接被测电路或元件的高电位，黑表笔接被测电路或元件的低电位。如果接错指针就会发生偏转，很容易将指针压弯。 万用表测量电阻注意事项 测电阻时将表笔跨接在被测电路或者电阻的两端、在测量时应选择好量程、测量时不可以用手去碰电阻的两端，避免人体的电阻使读数不准确。 在接线时不能带电接线以免发生触电危险，并且接线时要看清楚接线图以免发生短路现象。 实习二：三相异步电动机 一：实习目的 1. 掌握判定定子绕组首末端的方法。 2. 掌握三相...
