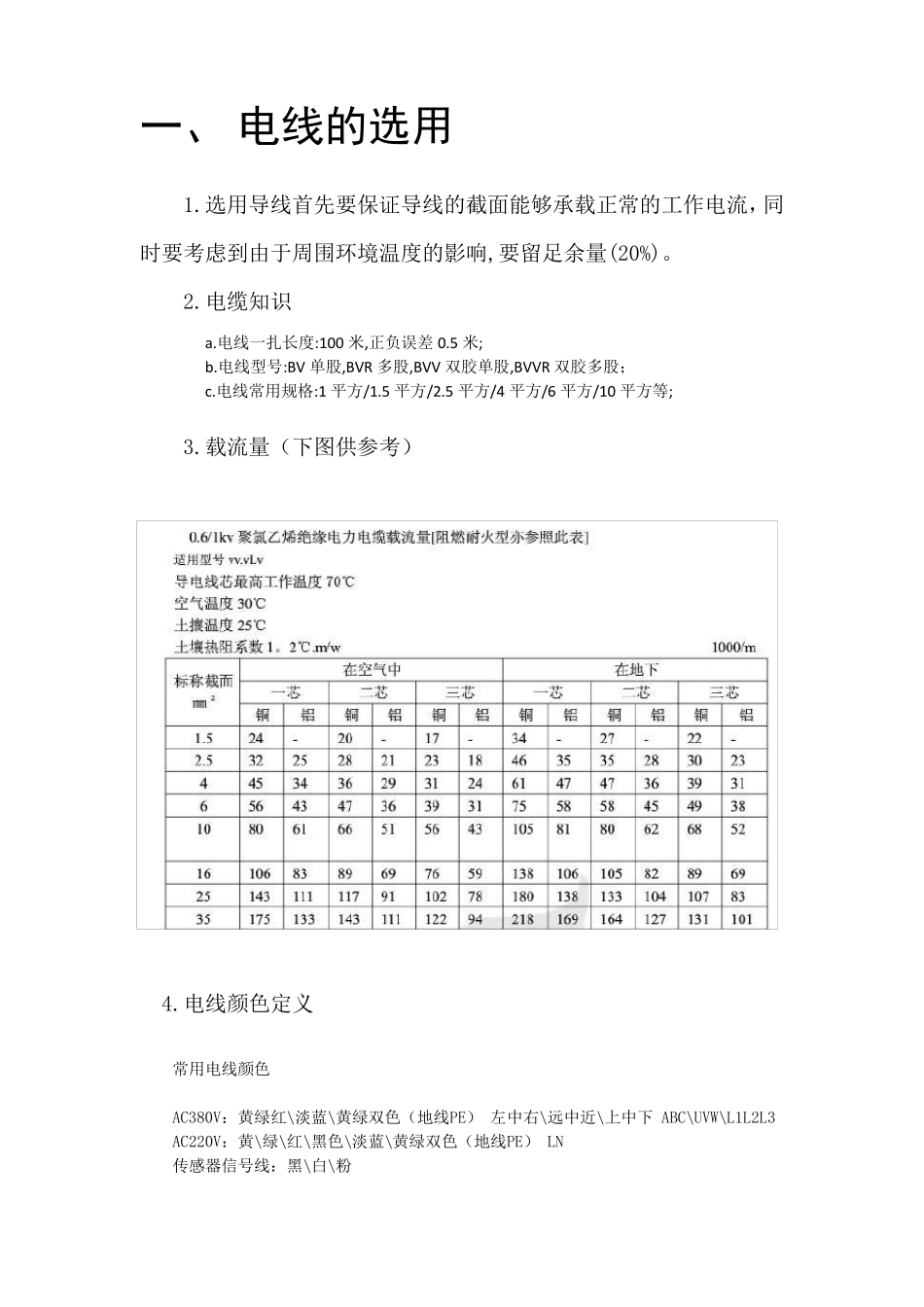

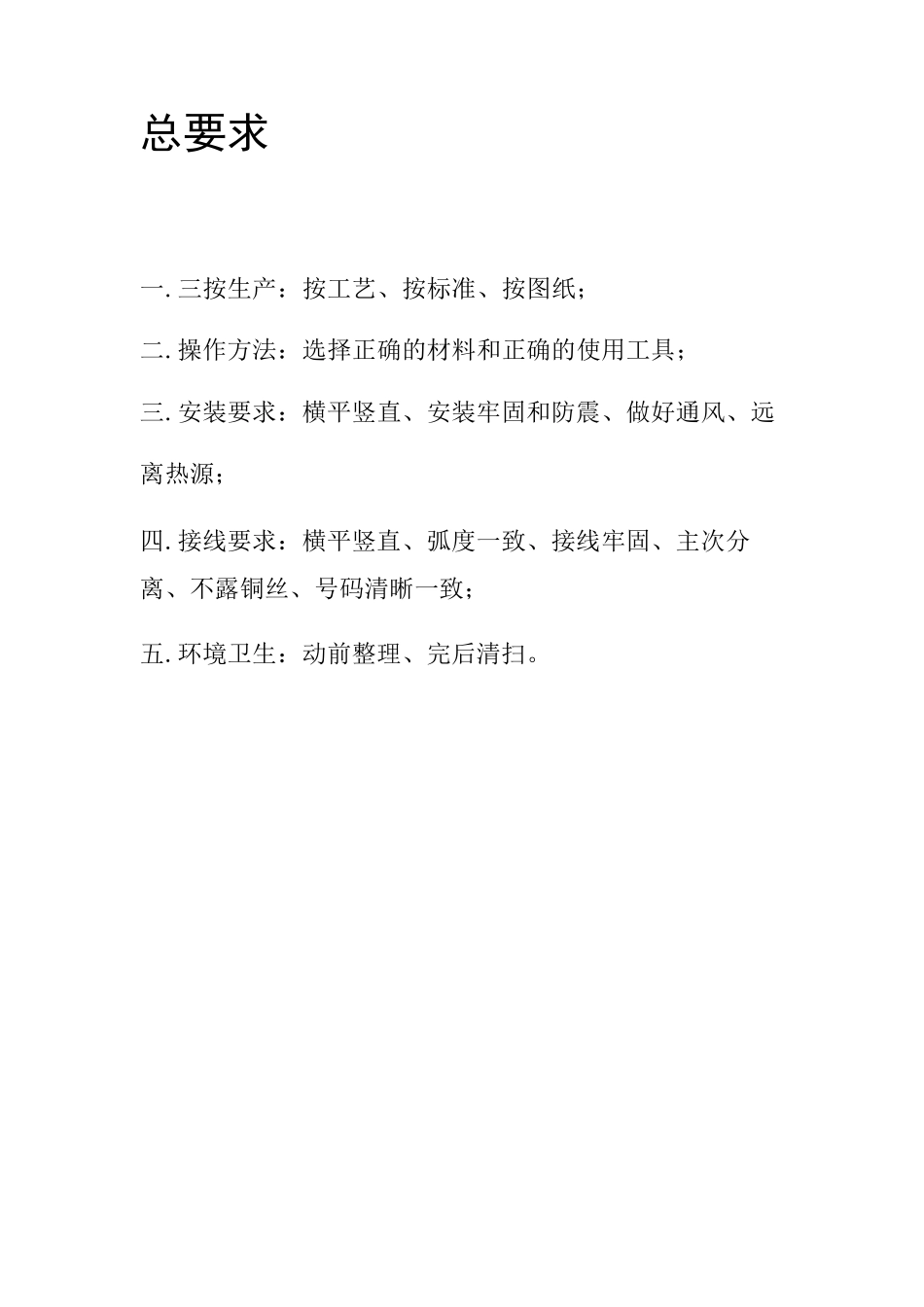

电气相关设备 电气接线规范 2017.06 BY 谢良辉 总要求 一.三按生产：按工艺、按标准、按图纸； 二.操作方法：选择正确的材料和正确的使用工具； 三.安装要求：横平竖直、安装牢固和防震、做好通风、远离热源； 四.接线要求：横平竖直、弧度一致、接线牢固、主次分离、不露铜丝、号码清晰一致； 五.环境卫生：动前整理、完后清扫。 一、 电线的选用 1.选用导线首先要保证导线的截面能够承载正常的工作电流，同时要考虑到由于周围环境温度的影响,要留足余量(20%)。 2.电缆知识 a.电线一扎长度:100 米,正负误差 0.5 米; b.电线型号:BV 单股,BVR 多股,BVV 双胶单股,BVVR 双胶多股； c.电线常用规格:1 平方/1.5 平方/2.5 平方/4 平方/6 平方/10 平方等; 3.载流量（下图供参考） 4.电线颜色定义 常用电线颜色 AC380V：黄绿红\淡蓝\黄绿双色（地线PE） 左中右\远中近\上中下 ABC\UVW\L1L2L3 AC220V：黄\绿\红\黑色\淡蓝\黄绿双色（地线PE） LN 传感器信号线：黑\白\粉 常 用 电 缆 型 号 ： BV-表 示 单 铜 芯 聚 氯 乙 烯 普 通 绝 缘 电 线 ， 无 护 套 线 。 适 用 于 交 流 电 压 450/750V 及以 下 动 力 装 置 、 日 用 电 器 、 仪 表 及 电 信 设 备 用 的 电 线 电 缆 。 BVR-表 示 聚 氯 乙 烯 绝 缘 ， 铜 芯 （ 软 ） 布 电 线 ， 常 常 简 称 软 线 。 由 于 电 线 比 较 柔 软 ，常 常 用 于 电 力 拖 动 中 和 电 机 的 连 接 以 及 电 线 常 有 轻 微 移 动 的 场 合 。 BVV-表 示 铜 芯 聚 氯 乙 烯 绝 缘 聚 氯 乙 烯 圆 型 护 套 电 缆 ， 铜 芯 （ 硬 ） 布 电 线 。 常 常 简称 护 套 线 ， 单 芯 的 是 圆 的 ， 双 芯 的 就 是 扁 的 ， 常 常 用 于 明 装 电 线 。 BVVB-表 示 铜 芯 聚 氯 乙 烯 绝 缘 聚 氯 乙 烯 平 型 护 套 电 缆 。 适 用 于 要 求 机 械 防 护 较 高 、潮 湿 等 场 合 可 明 敷 或 暗 敷 。 SYV-实 心 聚 乙 烯 绝 缘 射 频 同 轴 电 缆 。 适 用 于 闭 路 监 控 及 有 线 电 视 工 程 。 RG-表 示 物 理 发 泡 聚 乙 烯 绝 缘 电 缆 ， 常 用 于 同 轴 光 纤 混 ...
