电气设备整定

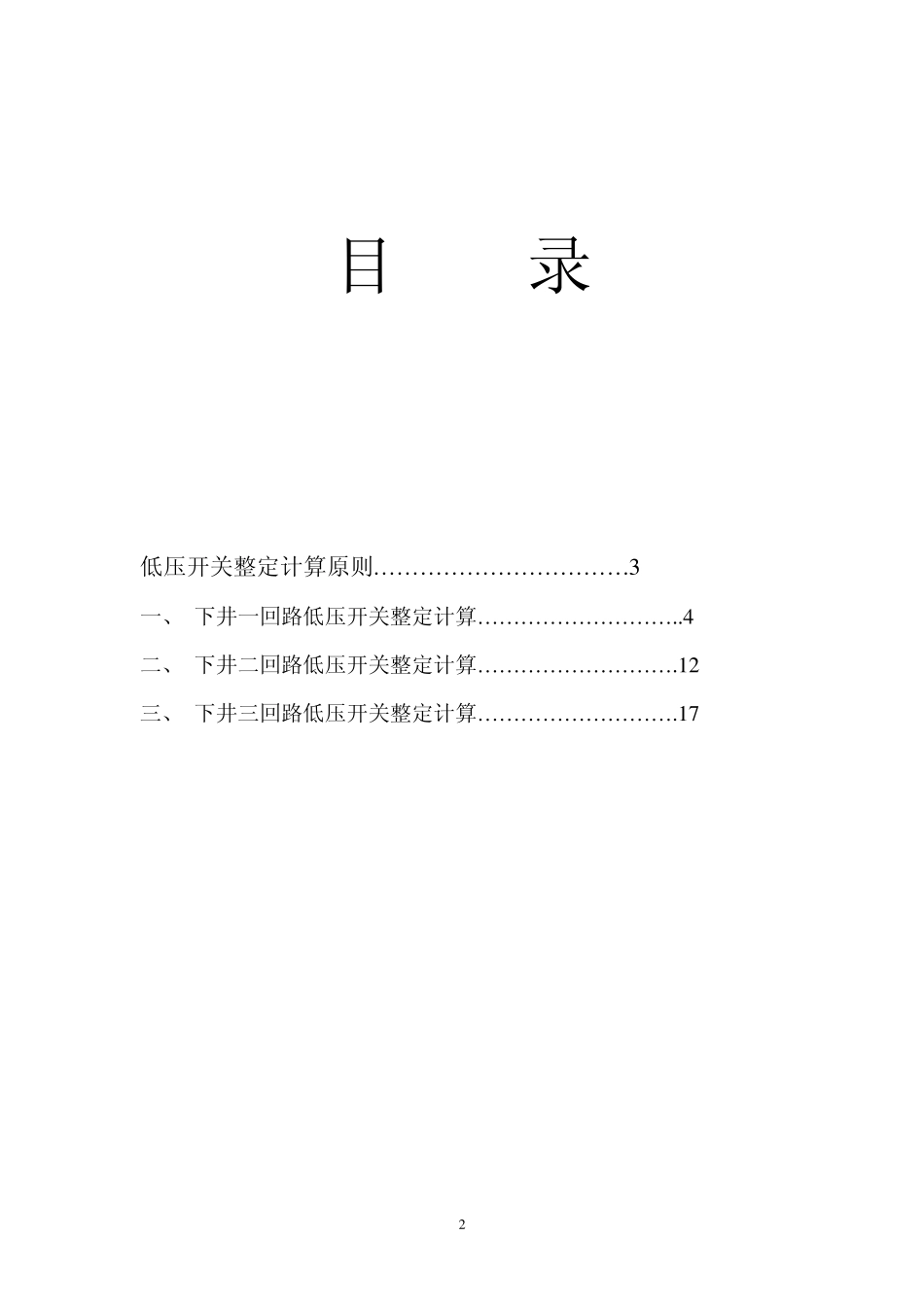

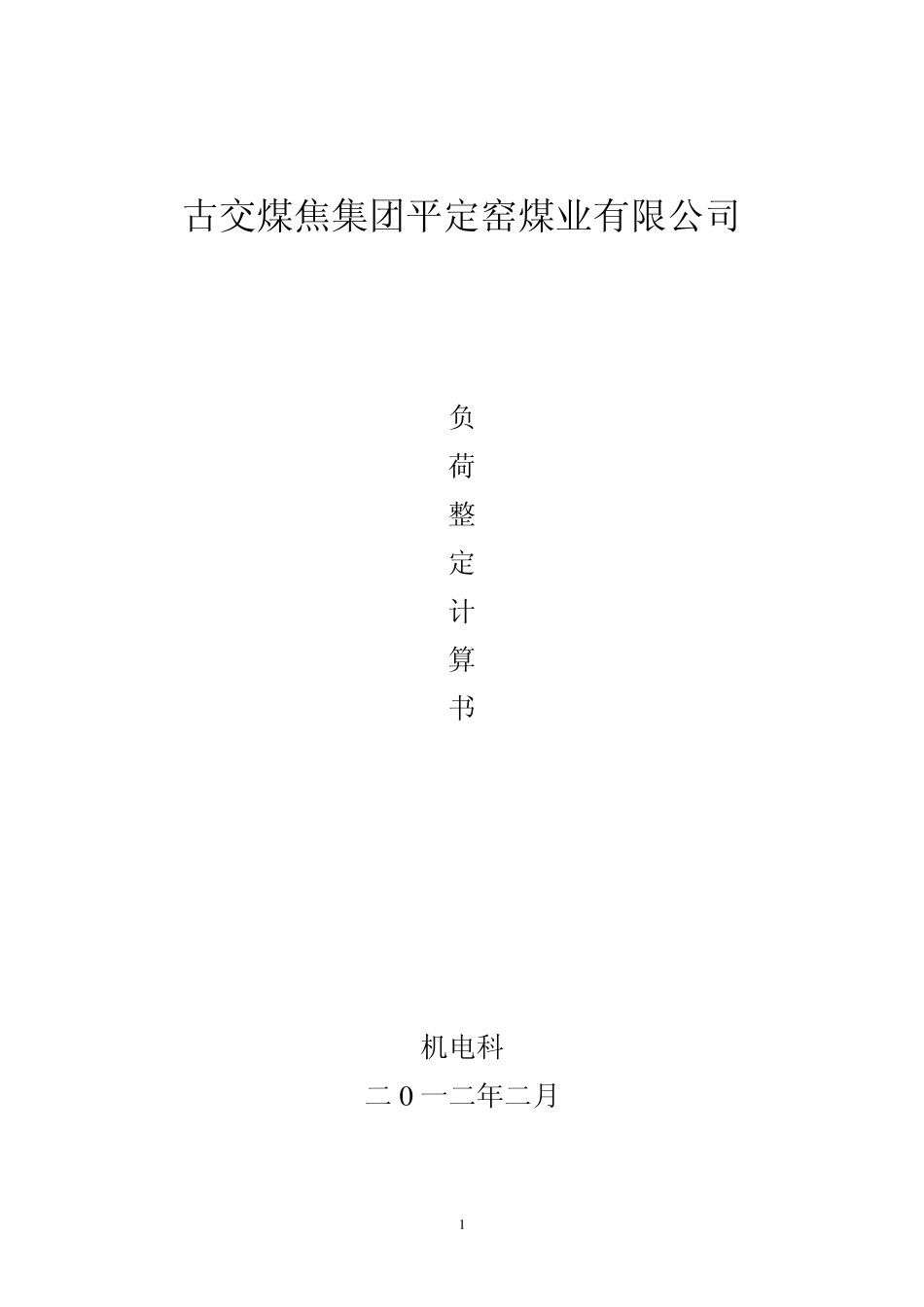

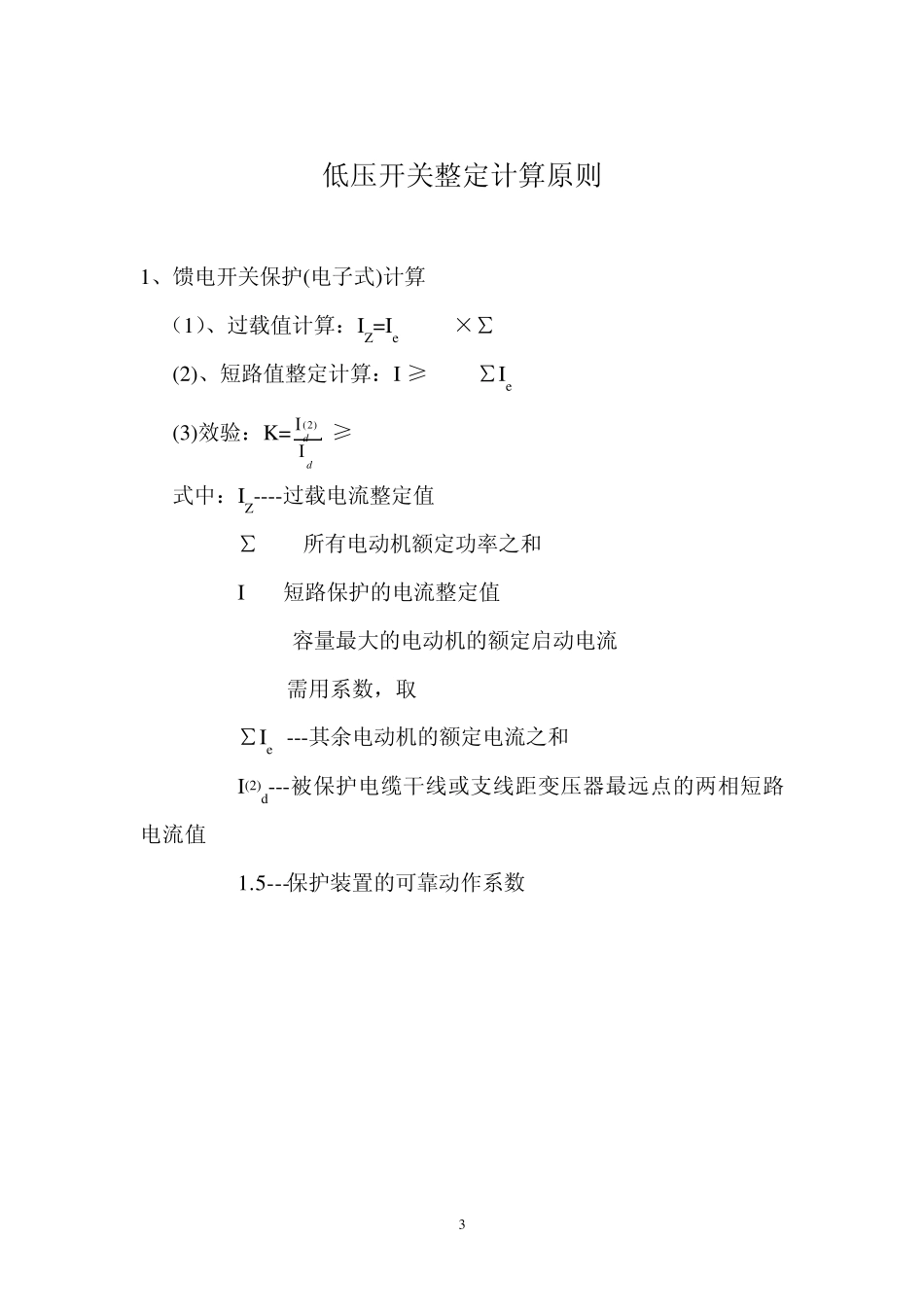

1 古交煤焦集团平定窑煤业有限公司 负 荷 整 定 计 算 书 机电科 二0 一二年二月 2 目 录 低压开关整定计算原则……………………………3 一、 下井一回路低压开关整定计算………………………..4 二、 下井二回路低压开关整定计算……………………….1 2 三、 下井三回路低压开关整定计算……………………….1 7 3 低压开关整定计算原则 1、馈电开关保护(电子式)计算 （1）、过载值计算：IZ=Ie=1.15×∑P (2)、短路值整定计算：Id≥IQe+KX∑Ie (3)效验：K=dd)2(≥1.5 式中：IZ----过载电流整定值 ∑P---所有电动机额定功率之和 Id---短路保护的电流整定值 IQe---容量最大的电动机的额定启动电流 KX---需用系数，取 1 ∑Ie ---其余电动机的额定电流之和 I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值 1.5---保护装置的可靠动作系数 4 一、下井一回路变压器型号：S9-M630kVA，所带负荷：490.6KW 1-0 开关整定 （1）型号：KBZ-630，Ie=630A,Ue=660V,调档范围过载0.2---1.4倍，短路1.6—9 倍额定电流；用途：I 回路总电源开关（安装在地面变电所）；负荷统计：Pmax=55KW,启动电流IQe=55×1.15×7=442.75A,∑P=473.6KW。 （2）过载整定： 根据公式：IZ=Ie=1.15×∑P =473.6×1.15=544.64A 取 630A,1.0档。 （3）短路整定： 根据公式 Id≥IQe+KX∑Ie =442.75+（473.6－55）×1.15=924.14A 取 1008A，1.6档。 （4）校验： 电缆 240mm2实际长度为 379m，折算系数为 0.21，折算后长度为79.6m，经查表得 I(2)d=5884A。 依据公式 K=dd)2(=10085884 =5.8＞1.5 经校验整定符合要求。 1-1 开关整定 （1）型号：KBZ-630，Ie=630A,Ue=660V,调档范围过载0.2---1.4倍，短路1.6—9 倍额定电流；用途：I 回路总电源开关；负荷统计： 5 Pmax=55KW,启动电流IQe=55×1.15×7=442.75A,∑P=473.6KW。 （2）过载整定： 根据公式：IZ=Ie=1.15×∑P =473.6×1.15=544.64A 取 630A,1.0档。 （3）短路整定： 根据公式 Id≥IQe+KX∑Ie =442.75+（473.6－55）×1.15=924.14A 取 1008A，1.6档。 （4）校验： 电缆 240mm2实际长度为 386m，折算系数为 0.21，折算后长度为81m，经查表得 I(2)d=5884A。 依据公式 K=dd)2(=10085884 =5.8＞1.5 经校验整定符合要求。 1 -2 开关整定 （1）型号：KBZ-400，Ie=400A,Ue=660V,调档范围过载 0.2---1.4倍，短路...
