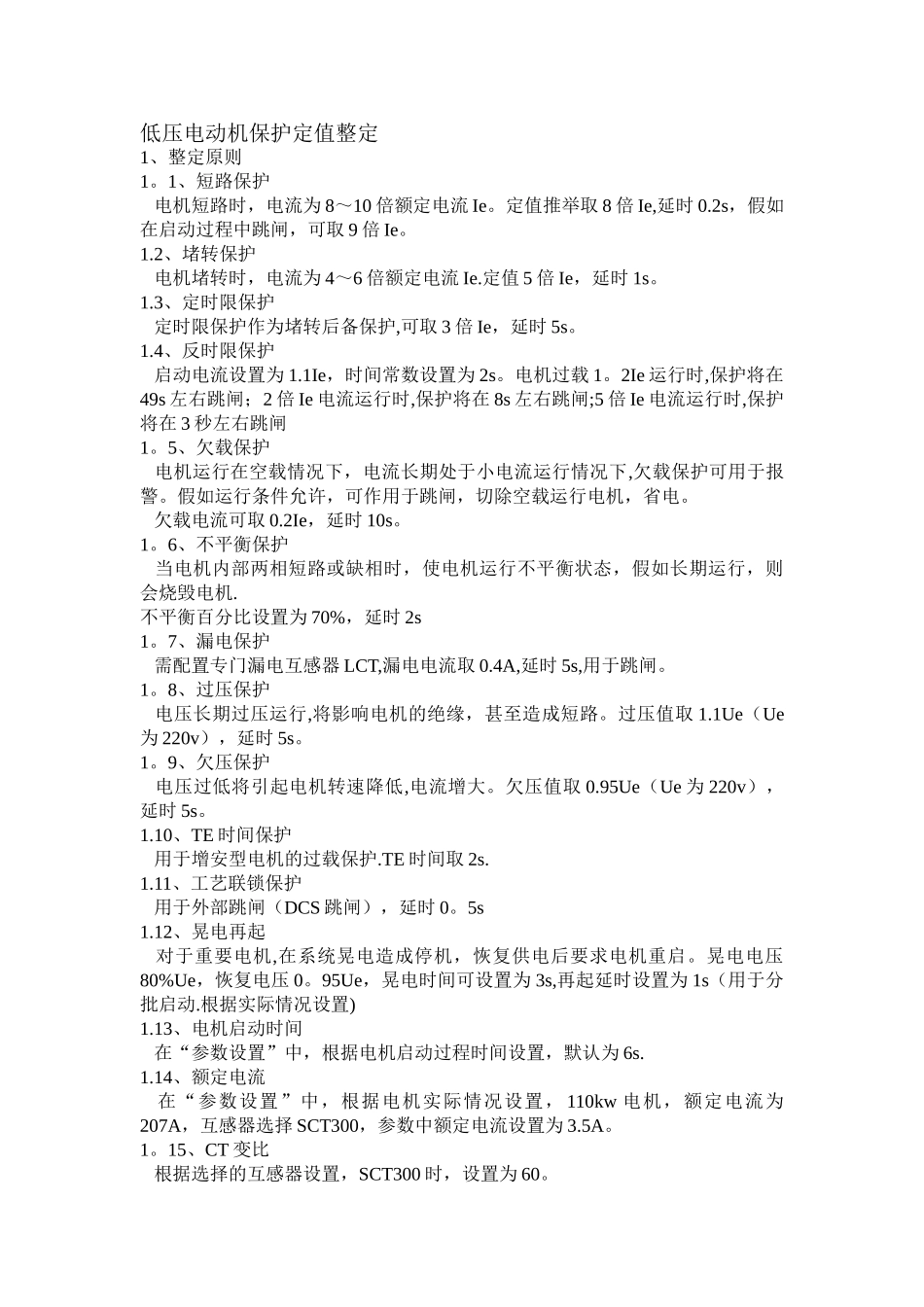

低压电动机保护定值整定

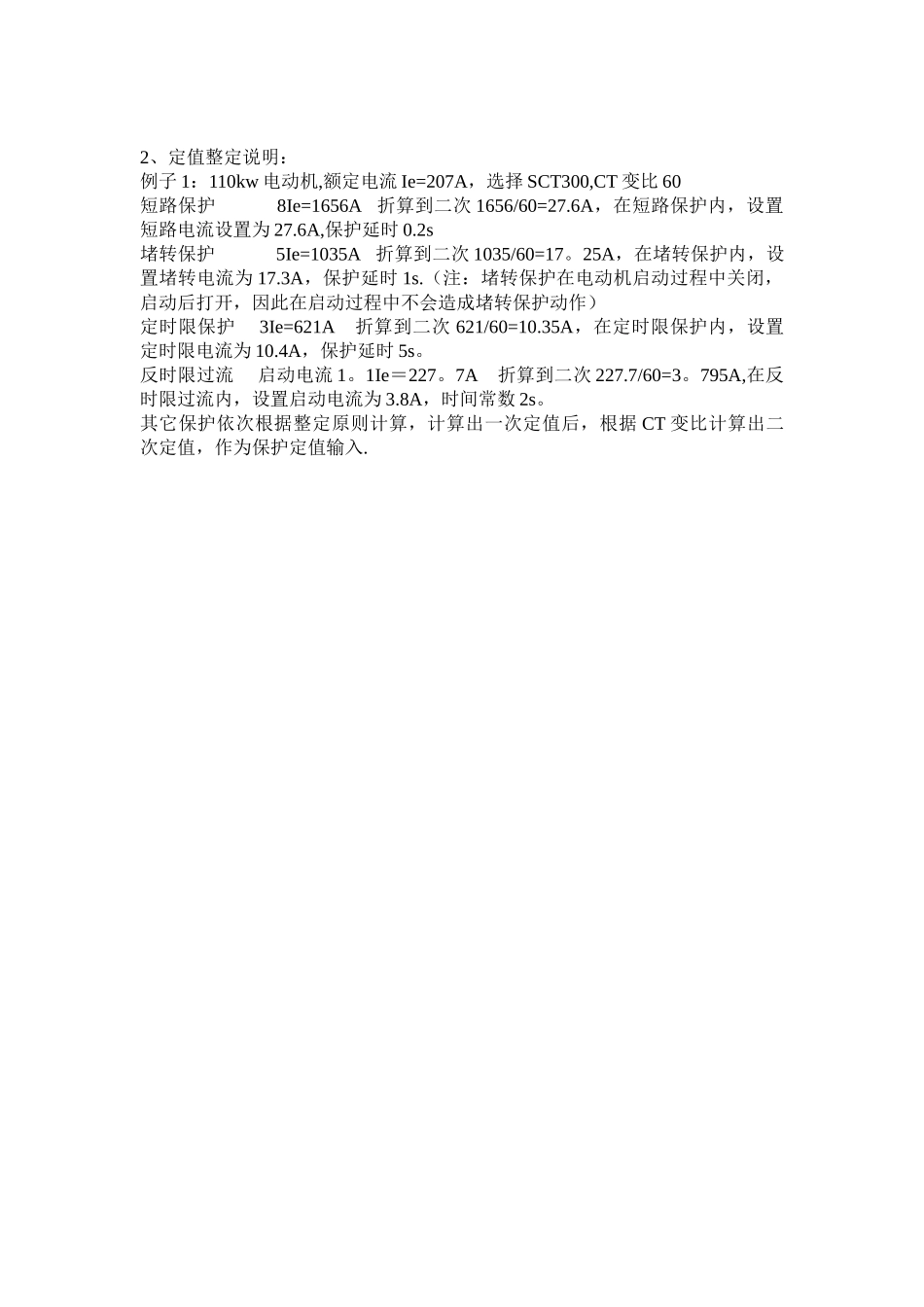

低压电动机保护定值整定1、整定原则1。1、短路保护 电机短路时，电流为 8～10 倍额定电流 Ie。定值推举取 8 倍 Ie,延时 0.2s，假如在启动过程中跳闸，可取 9 倍 Ie。1.2、堵转保护 电机堵转时，电流为 4～6 倍额定电流 Ie.定值 5 倍 Ie，延时 1s。1.3、定时限保护 定时限保护作为堵转后备保护,可取 3 倍 Ie，延时 5s。1.4、反时限保护 启动电流设置为 1.1Ie，时间常数设置为 2s。电机过载 1。2Ie 运行时,保护将在49s 左右跳闸；2 倍 Ie 电流运行时,保护将在 8s 左右跳闸;5 倍 Ie 电流运行时,保护将在 3 秒左右跳闸1。5、欠载保护 电机运行在空载情况下，电流长期处于小电流运行情况下,欠载保护可用于报警。假如运行条件允许，可作用于跳闸，切除空载运行电机，省电。 欠载电流可取 0.2Ie，延时 10s。1。6、不平衡保护 当电机内部两相短路或缺相时，使电机运行不平衡状态，假如长期运行，则会烧毁电机.不平衡百分比设置为 70%，延时 2s1。7、漏电保护 需配置专门漏电互感器 LCT,漏电电流取 0.4A,延时 5s,用于跳闸。1。8、过压保护 电压长期过压运行,将影响电机的绝缘，甚至造成短路。过压值取 1.1Ue（Ue为 220v），延时 5s。1。9、欠压保护 电压过低将引起电机转速降低,电流增大。欠压值取 0.95Ue（Ue 为 220v），延时 5s。1.10、TE 时间保护 用于增安型电机的过载保护.TE 时间取 2s.1.11、工艺联锁保护 用于外部跳闸（DCS 跳闸），延时 0。5s1.12、晃电再起 对于重要电机,在系统晃电造成停机，恢复供电后要求电机重启。晃电电压80%Ue，恢复电压 0。95Ue，晃电时间可设置为 3s,再起延时设置为 1s（用于分批启动.根据实际情况设置)1.13、电机启动时间 在“参数设置”中，根据电机启动过程时间设置，默认为 6s.1.14、额定电流 在“参数设置”中，根据电机实际情况设置， 110kw 电机，额定电流为207A，互感器选择 SCT300，参数中额定电流设置为 3.5A。1。15、CT 变比 根据选择的互感器设置，SCT300 时，设置为 60。 2、定值整定说明：例子 1：110kw 电动机,额定电流 Ie=207A，选择 SCT300,CT 变比 60短路保护 8Ie=1656A 折算到二次 1656/60=27.6A，在短路保护内，设置短路电流设置为 27.6A,保护延时 0.2s堵转保护 5Ie=1035A 折算到二次 1035/60=17。25A，在堵转保护内，设置堵转电流为 17.3A，保护延时 1s.（注：堵转保护在电动机启动过程中关闭...
