电气设备系统布线要求规范

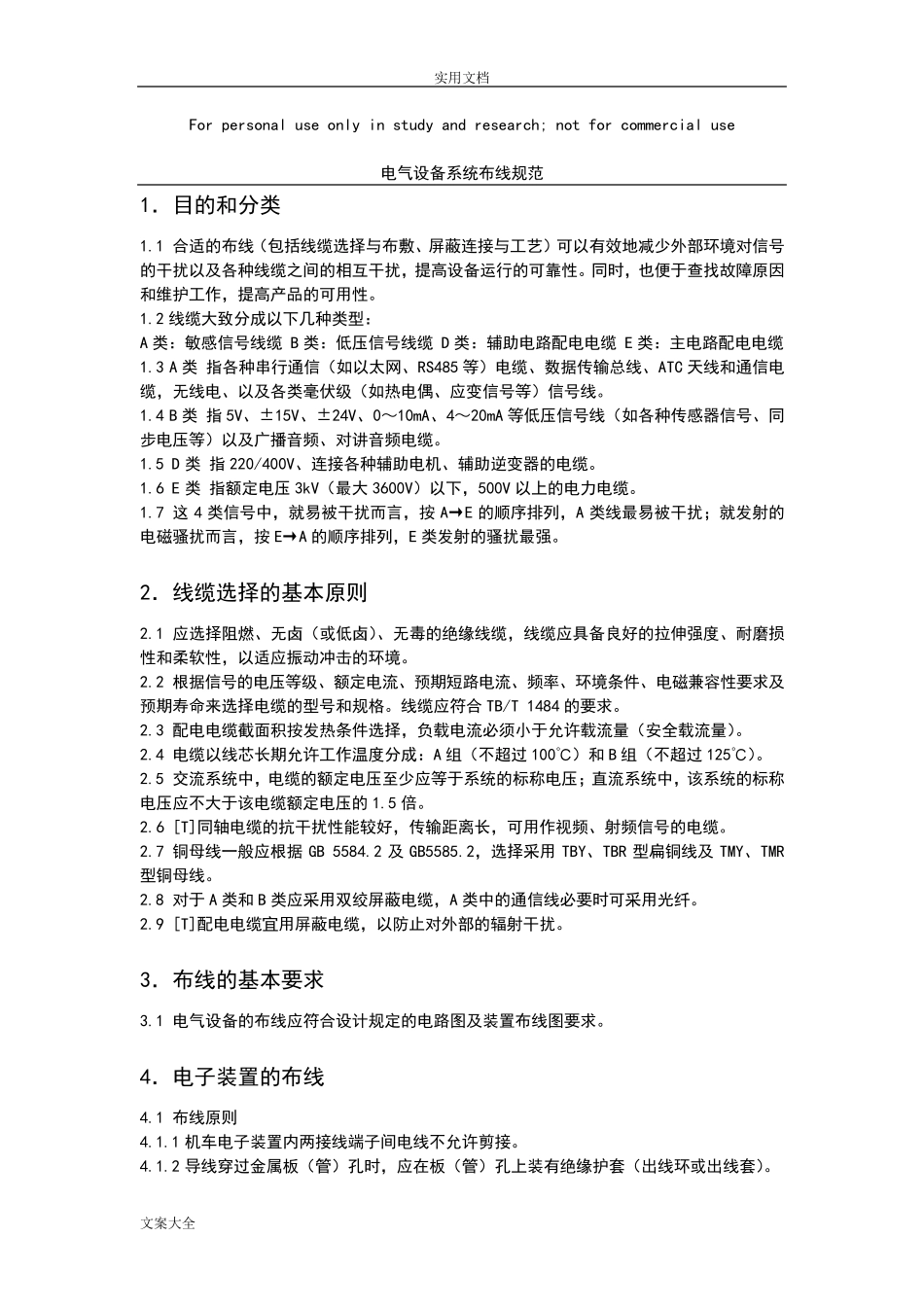

实用文档 文案大全 For personal use only in study and research; not for commercial use 电气设备系统布线规范 1．目的和分类 1.1 合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。同时，也便于查找故障原因和维护工作，提高产品的可用性。 1.2 线缆大致分成以下几种类型： A 类：敏感信号线缆 B 类：低压信号线缆 D 类：辅助电路配电电缆 E 类：主电路配电电缆 1.3 A 类 指各种串行通信（如以太网、RS485 等）电缆、数据传输总线、ATC 天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。 1.4 B 类 指5V、±15V、±24V、0～10mA、4～20mA 等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。 1.5 D 类 指220/400V、连接各种辅助电机、辅助逆变器的电缆。 1.6 E 类 指额定电压3kV（最大3600V）以下，500V 以上的电力电缆。 1.7 这4 类信号中，就易被干扰而言，按A→E 的顺序排列，A 类线最易被干扰；就发射的电磁骚扰而言，按E→A 的顺序排列，E 类发射的骚扰最强。 2．线缆选择的基本原则 2.1 应选择阻燃、无卤（或 低卤）、无毒 的绝 缘 线缆，线缆应具 备良 好 的拉 伸 强度 、耐 磨 损性和柔 软 性，以适应振 动 冲 击 的环境。 2.2 根 据信号的电压等级、额定电流 、预 期 短 路电流 、频率 、环境条 件 、电磁兼 容 性要 求 及预 期 寿 命 来 选择电缆的型号和规格 。线缆应符 合TB/T 1484 的要 求 。 2.3 配电电缆截 面 积 按发热条 件 选择，负 载 电流 必 须 小 于允 许 载 流 量 （安 全 载 流 量 ）。 2.4 电缆以线芯 长 期 允 许 工作温 度 分成：A 组 （不 超 过 100℃ ）和B 组 （不 超 过 125℃ ）。 2.5 交 流 系统中，电缆的额定电压至 少应等于系统的标 称 电压；直 流 系统中，该 系统的标 称电压应不 大于该 电缆额定电压的1.5 倍 。 2.6 [T]同轴 电缆的抗 干扰性能 较 好 ，传输距 离 长 ，可用作视 频、射频信号的电缆。 2.7 铜 母 线一 般 应根 据GB 5584.2 及GB5585.2，选择采 用TBY、TBR 型扁 铜 线及TMY、TMR型铜 母 线。 2.8 对于A 类和B 类应采 用双 绞 屏蔽电缆，A ...
