电气配线一般要求规范

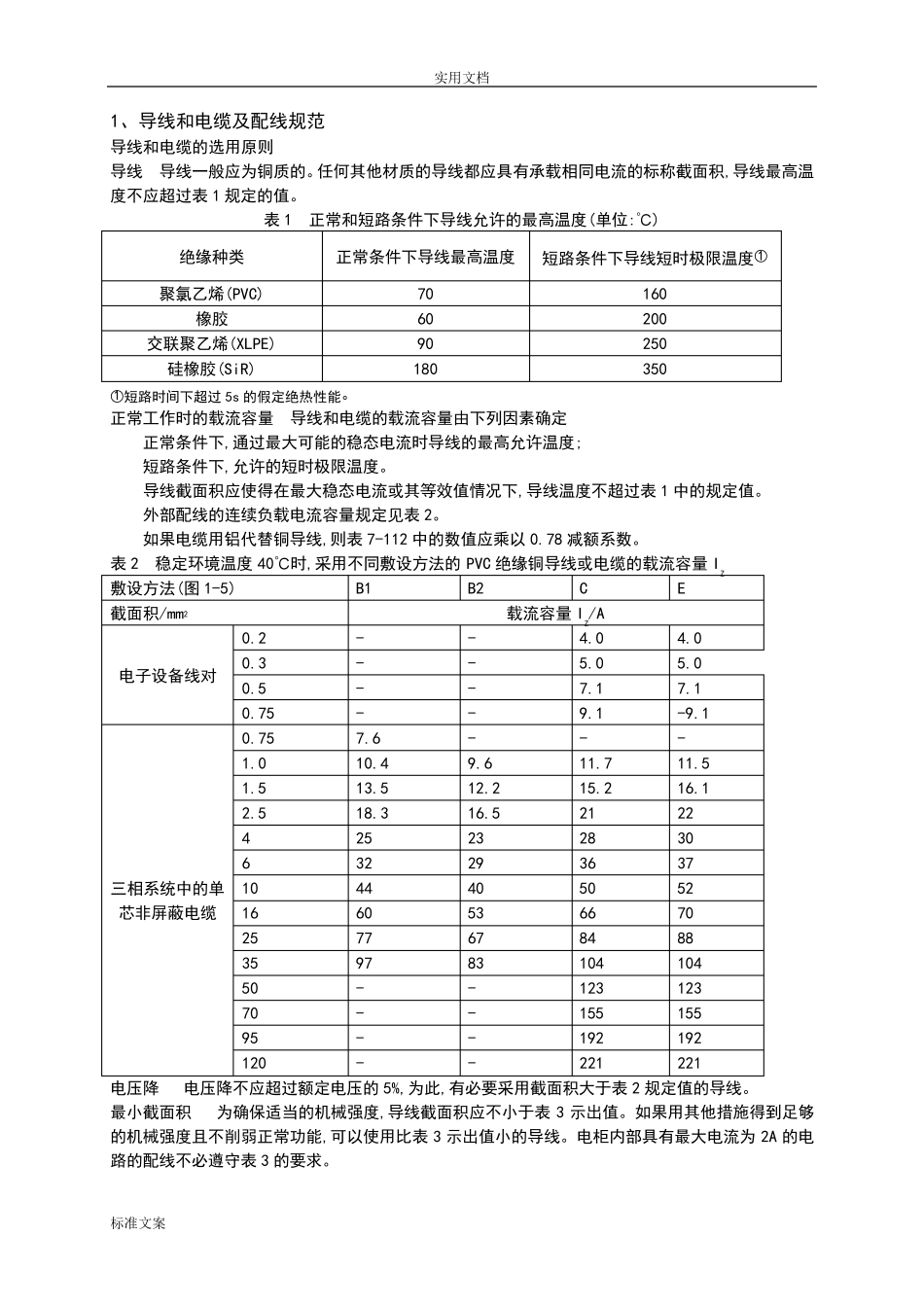

实用文档 标准文案 电气配线配电一般规范 实用文档 标准文案 1 适用范围 设备的局部与整体配电规范 适用于机电设备的接线标识、导线与电缆线径选用、导线与电缆颜色的选用、按钮与指示灯颜色的选用、配线与设备配电的规范。 2 本规范引用标准 GB/T4884—1985 绝缘导线的标记 GB/T4026—1992 电器设备接线端子和特定导线线端的标识及应用字母数字系统的通则 GB/T2681—1981 电工成套装置中的导线颜色 GB/T2682—1981 电工成套装置中的指示灯和按钮的颜色 GB/T13534—1992 电气颜色标志代号 GB/T5226.1-1996 工业机械电气设备安全 实用文档 标准文案 1、导线和电缆及配线规范 导线和电缆的选用原则 导线 导线一般应为铜质的。任何其他材质的导线都应具有承载相同电流的标称截面积,导线最高温度不应超过表1 规定的值。 表1 正常和短路条件下导线允许的最高温度(单位:℃) 绝缘种类 正常条件下导线最高温度 短路条件下导线短时极限温度○1 聚氯乙烯(PVC) 70 160 橡胶 60 200 交联聚乙烯(XLPE) 90 250 硅橡胶(SiR) 180 350 ○1 短路时间下超过5s 的假定绝热性能。 正常工作时的载流容量 导线和电缆的载流容量由下列因素确定 正常条件下,通过最大可能的稳态电流时导线的最高允许温度; 短路条件下,允许的短时极限温度。 导线截面积应使得在最大稳态电流或其等效值情况下,导线温度不超过表1 中的规定值。 外部配线的连续负载电流容量规定见表2。 如果电缆用铝代替铜导线,则表7-112 中的数值应乘以 0.78 减额系数。 表2 稳定环境温度40℃时,采用不同敷设方法的PVC 绝缘铜导线或电缆的载流容量 IZ 敷设方法(图1-5) B1 B2 C E 截面积/mm2 载流容量 IZ/A 电子设备线对 0.2 - - 4.0 4.0 0.3 - - 5.0 5.0 0.5 - - 7.1 7.1 0.75 - - 9.1 -9.1 三相系统中的单芯非屏蔽电缆 0.75 7.6 - - - 1.0 10.4 9.6 11.7 11.5 1.5 13.5 12.2 15.2 16.1 2.5 18.3 16.5 21 22 4 25 23 28 30 6 32 29 36 37 10 44 40 50 52 16 60 53 66 70 25 77 67 84 88 35 97 83 104 104 50 - - 123 123 70 - - 155 155 95 - - 192 192 120 - - 221 221 电压降 电压降不应超过额定电压的5%,为此,有必要采用截面积大于表2 规定值的导线。 最小截面积 为确保适当的机械强度,导线截面积应不小于表3 示出值。如果用其...
