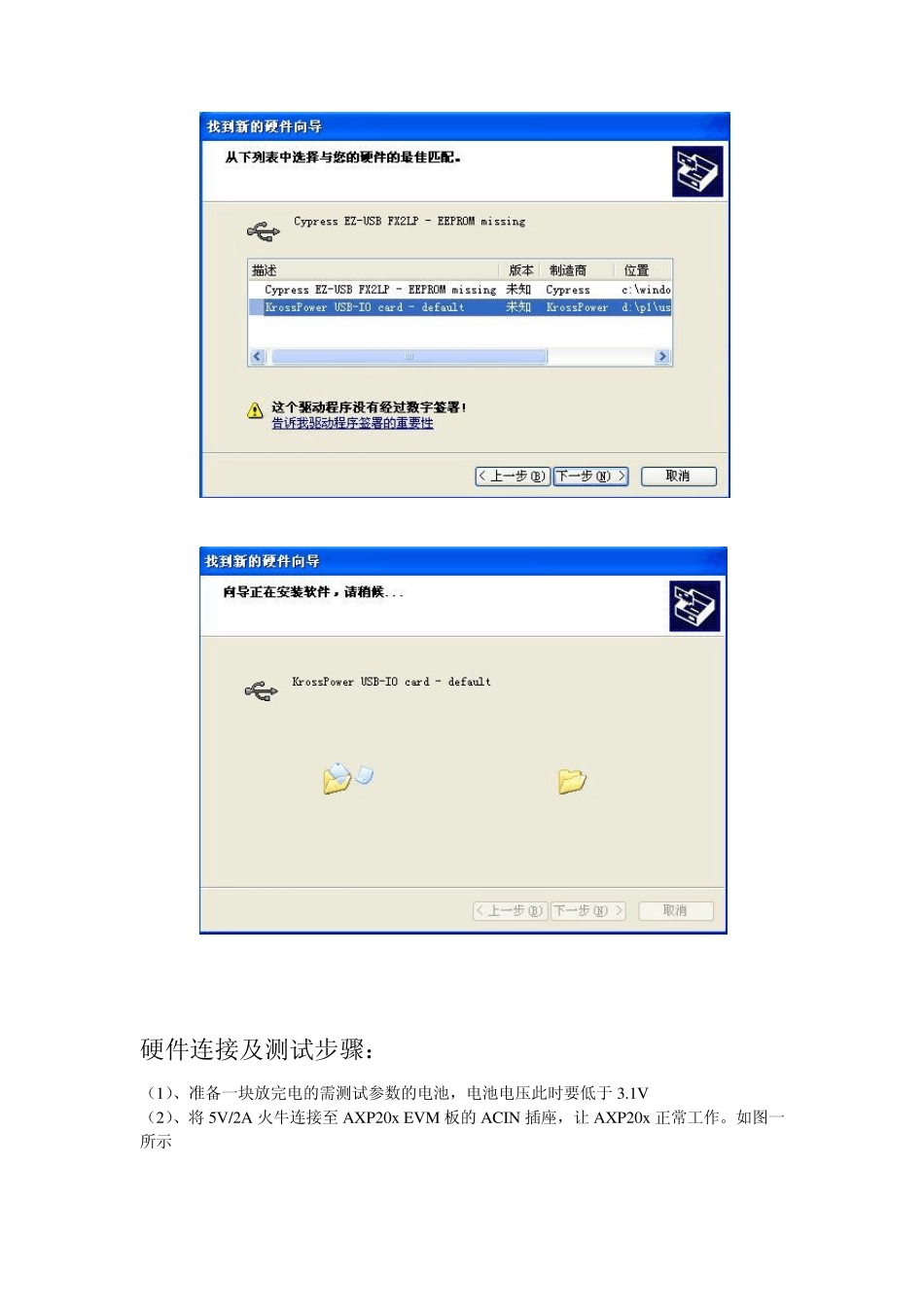

电池参数检测操作指南 概述:不同型号和不同容量的锂电池,其电量曲线不尽相同,其标称的电池容量和实际电池容量也有出入。为了获取正确的电池曲线和电池实际容量,经过一个完整的充电过程,AXP20x通过学习,能准确获知。 所需物品:一条USB 线、一个5V/2A 适配器、一块 USB 转 I2C 小板(下称USB 板)、一块 AXP20xEVM 板、一块需要测试的电池、PC 端电池参数检测软件。 U SB 板驱动安装: (1),使用 USB 线连接 PC 机 USB 口和USB 接口卡。 (2),系统提示找到新的硬件,请照如下图所示执行: 硬件连接及测试步骤: (1)、准备一块放完电的需测试参数的电池,电池电压此时要低于 3.1V (2)、将 5V/2A 火牛连接至 AXP20x EVM 板的 ACIN 插座,让 AXP20x正常工作。如图一所示 图一 (3)、将 USB 线和 USB 板连接好,并将 USB 板插到 AXP20x EVM 板上,如图二所示: 图二 (4)、将需测试参数的电池连接至 AXP20x EVM BAT 端,如图三所示 图三 (5)、打开电池参数检测软件,如图四所示:(注:第一次打开软件,系统会提示发现新硬件,需要安装驱动,其步骤参照上述“USB 板驱动安装”) 图四 (6)、等充电电流稳定后,点击“calcu late RDC”按钮(图五红色圈圈定的按钮),开始检测电池通路电阻: 图五 (7 )、大约过了 9 0 秒后,会弹出下图六所示对话框,表示电池通路电阻已经正确检测,如下图七红色圈圈定的内容。 图六 图七 (8)、接下来,就可以测试电池参数了,请点击“Fuelguage cal”按钮(图八红色圈),会弹出对话框(图九),单击确定开始测试电池特性参数 图八 图九 (9)、等充电完成后,会弹出测试出的电池特性参数提示框—电池电量曲线(pmu_bat_para1~ pmu_bat_par16),电池实际容量同时也测试出来(CoulombCounter 值),如图十所示: 图十 (10 ) 参数测试完成后,需要将pmu_bat_para1~ pmu_bat_par16 替换配置文件sys_config1.xxx.fex 中相应的参数值,将CoulombCounter 的值替换配置文件中pmu_battery_cap 的值。
