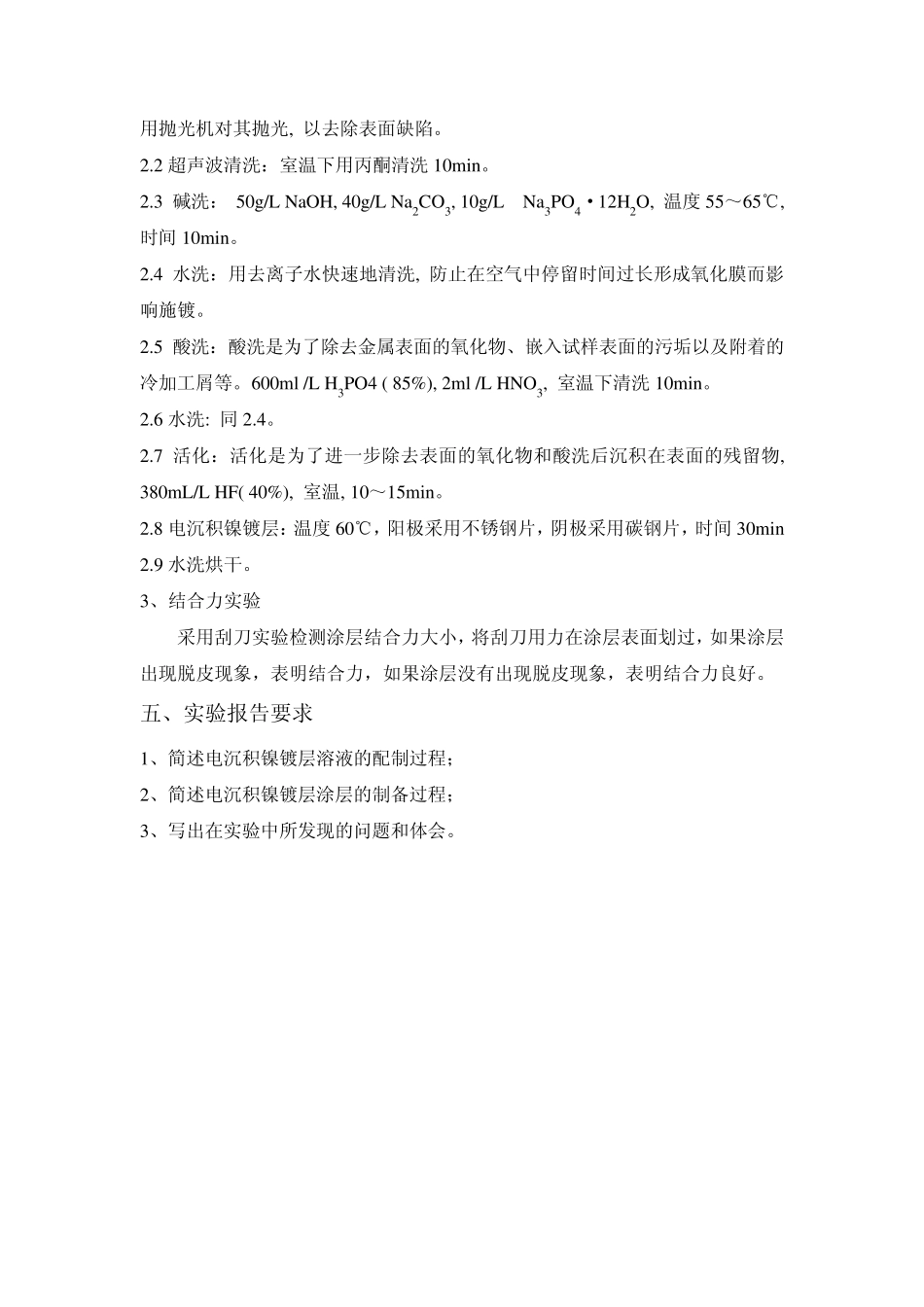

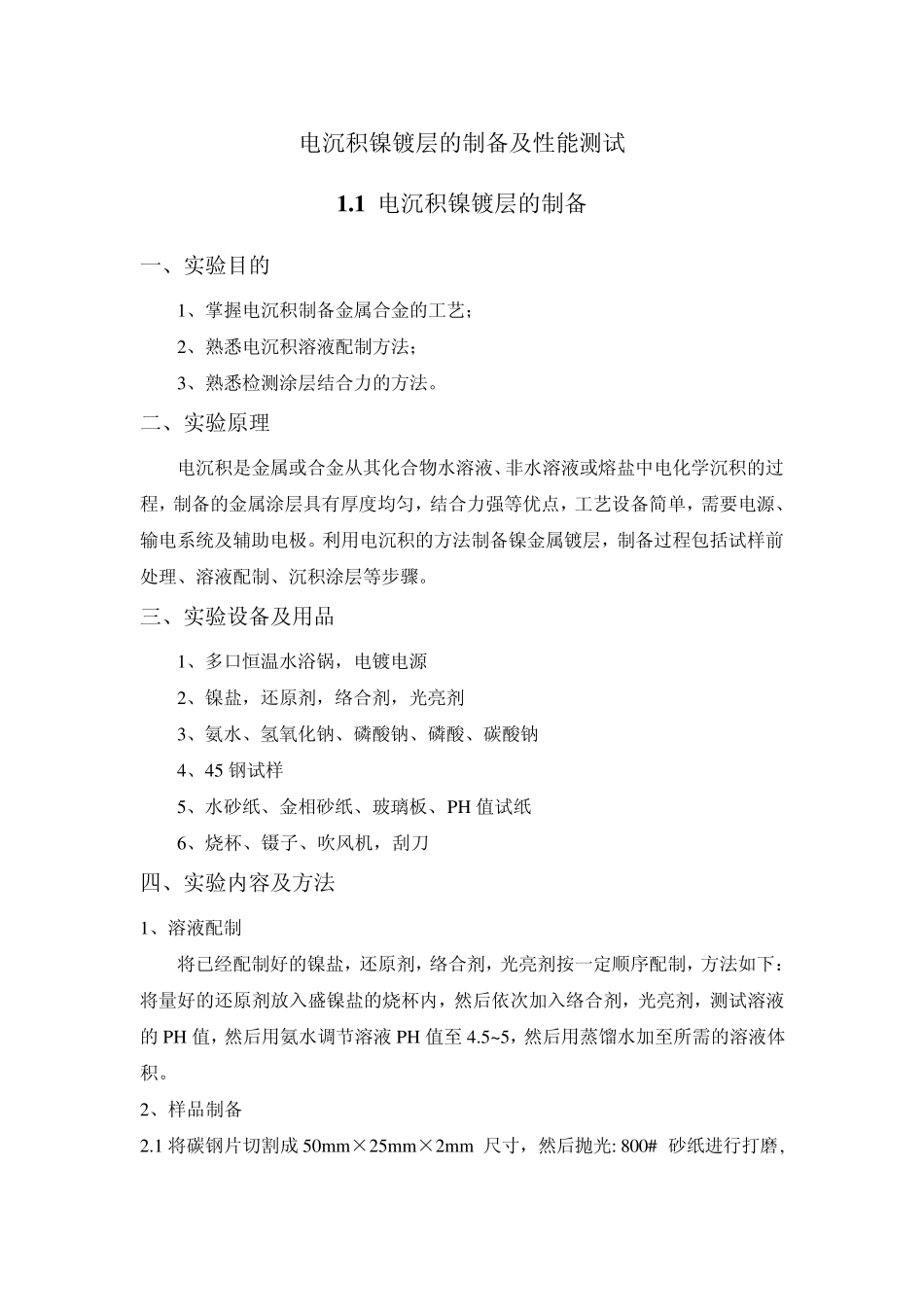

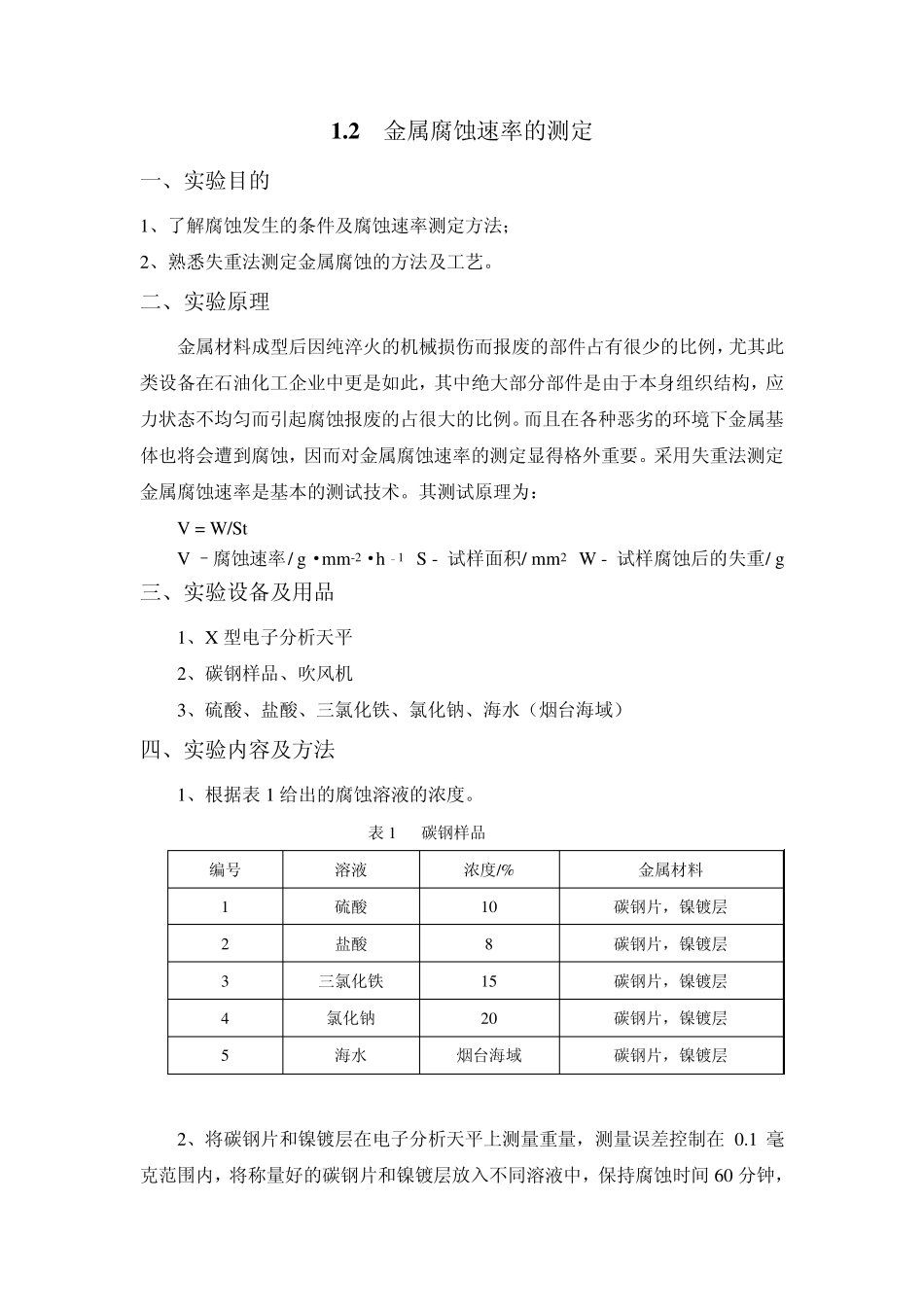

电沉积镍镀层的制备及性能测试 1 .1 电沉积镍镀层的制备 一、实验目的 1、掌握电沉积制备金属合金的工艺; 2、熟悉电沉积溶液配制方法; 3、熟悉检测涂层结合力的方法。 二、实验原理 电沉积是金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程,制备的金属涂层具有厚度均匀,结合力强等优点,工艺设备简单,需要电源、输电系统及辅助电极。利用电沉积的方法制备镍金属镀层,制备过程包括试样前处理、溶液配制、沉积涂层等步骤。 三、实验设备及用品 1、多口恒温水浴锅,电镀电源 2、镍盐,还原剂,络合剂,光亮剂 3、氨水、氢氧化钠、磷酸钠、磷酸、碳酸钠 4、45 钢试样 5、水砂纸、金相砂纸、玻璃板、PH 值试纸 6、烧杯、镊子、吹风机,刮刀 四、实验内容及方法 1、溶液配制 将已经配制好的镍盐,还原剂,络合剂,光亮剂按一定顺序配制,方法如下:将量好的还原剂放入盛镍盐的烧杯内,然后依次加入络合剂,光亮剂,测试溶液的 PH 值,然后用氨水调节溶液 PH 值至4.5~5,然后用蒸馏水加至所需的溶液体积。 2、样品制备 2.1 将碳钢片切割成50mm×25mm×2mm 尺寸,然后抛光: 800# 砂纸进行打磨,用抛光机对其抛光, 以去除表面缺陷。 2.2 超声波清洗:室温下用丙酮清洗10min。 2.3 碱洗: 50g/L NaOH, 40g/L Na2CO3, 10g/L Na3PO4·12H2O, 温度 55~65℃, 时间 10min。 2.4 水洗:用去离子水快速地清洗, 防止在空气中停留时间过长形成氧化膜而影响施镀。 2.5 酸洗:酸洗是为了除去金属表面的氧化物、嵌入试样表面的污垢以及附着的冷加工屑等。600ml /L H3PO4 ( 85%), 2ml /L HNO3, 室温下清洗10min。 2.6 水洗: 同 2.4。 2.7 活化:活化是为了进一步除去表面的氧化物和酸洗后沉积在表面的残留物, 380mL/L HF( 40%), 室温, 10~15min。 2.8 电沉积镍镀层:温度 60℃,阳极采用不锈钢片,阴极采用碳钢片,时间 30min 2.9 水洗烘干。 3、结合力实验 采用刮刀实验检测涂层结合力大小,将刮刀用力在涂层表面划过,如果涂层出现脱皮现象,表明结合力,如果涂层没有出现脱皮现象,表明结合力良好。 五、实验报告要求 1、简述电沉积镍镀层溶液的配制过程; 2、简述电沉积镍镀层涂层的制备过程; 3、写出在实验中所发现的问题和体会。 1 .2 金属腐蚀速率的测定 一、实验目的 1、了解腐蚀发生的条件及腐蚀速率测定方法; 2、熟悉失重法测定金属腐蚀的方...
