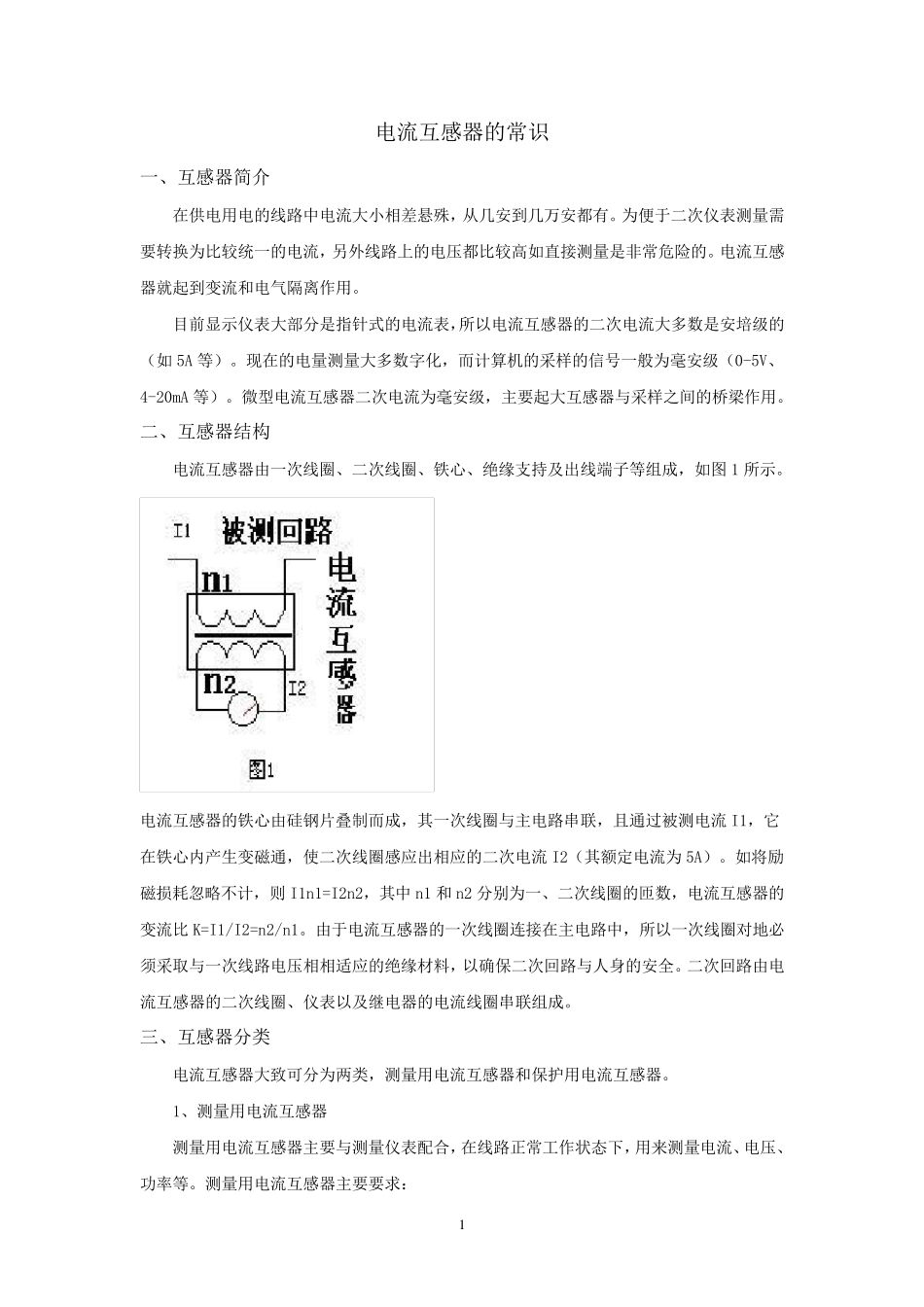

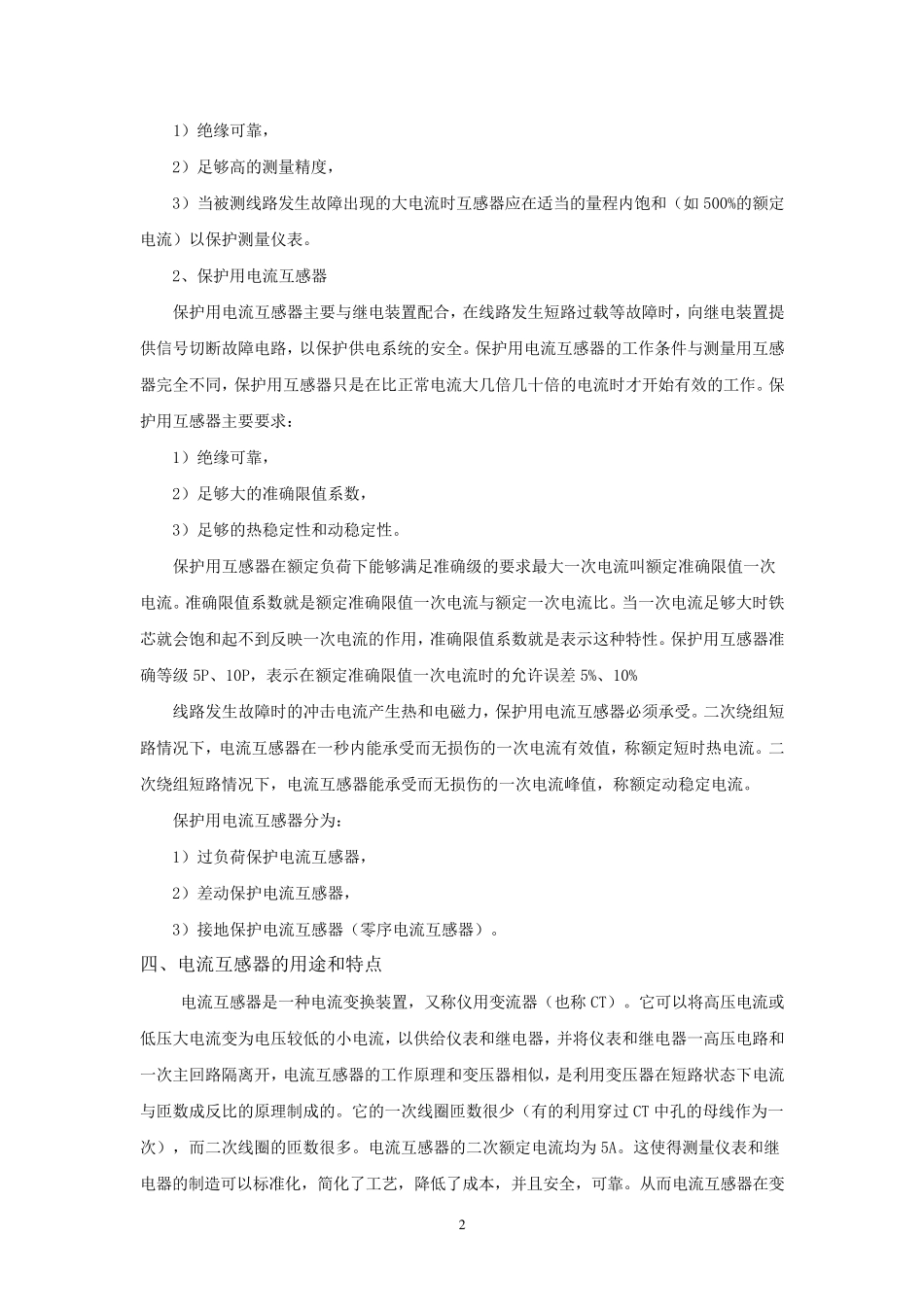

1 电流互感器的常识 一、互感器简介 在供电用电的线路中电流大小相差悬殊，从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 目前显示仪表大部分是指针式的电流表，所以电流互感器的二次电流大多数是安培级的（如 5A 等）。现在的电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA 等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。 二、互感器结构 电流互感器由一次线圈、二次线圈、铁心、绝缘支持及出线端子等组成，如图 1 所示。 电流互感器的铁心由硅钢片叠制而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁心内产生变磁通，使二次线圈感应出相应的二次电流I2（其额定电流为 5A）。如将励磁损耗忽略不计，则I1n1=I2n2，其中 n1 和 n2 分别为一、二次线圈的匝数，电流互感器的变流比 K=I1/I2=n2/n1。由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须 采取 与一次线路电压相相适 应的绝缘材 料 ，以确 保 二次回 路与人 身 的安全 。二次回 路由电流互感器的二次线圈、仪表以及继 电器的电流线圈串联组成。 三 、互感器分类 电流互感器大致 可 分为两 类 ，测量用电流互感器和保 护 用电流互感器。 1、测量用电流互感器 测量用电流互感器主要与测量仪表配 合 ，在线路正 常工 作状 态 下 ，用来 测量电流、电压、功 率 等。测量用电流互感器主要要求 ： 2 1）绝缘可靠， 2）足够高的测量精度， 3）当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。 2、保护用电流互感器 保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。保护用电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。保护用互感器主要要求： 1）绝缘可靠， 2）足够大的准确限值系数， 3）足够的热稳定性和动稳定性。 保护用互感器在额定负荷下能够满足准确级的要求最大一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是...
