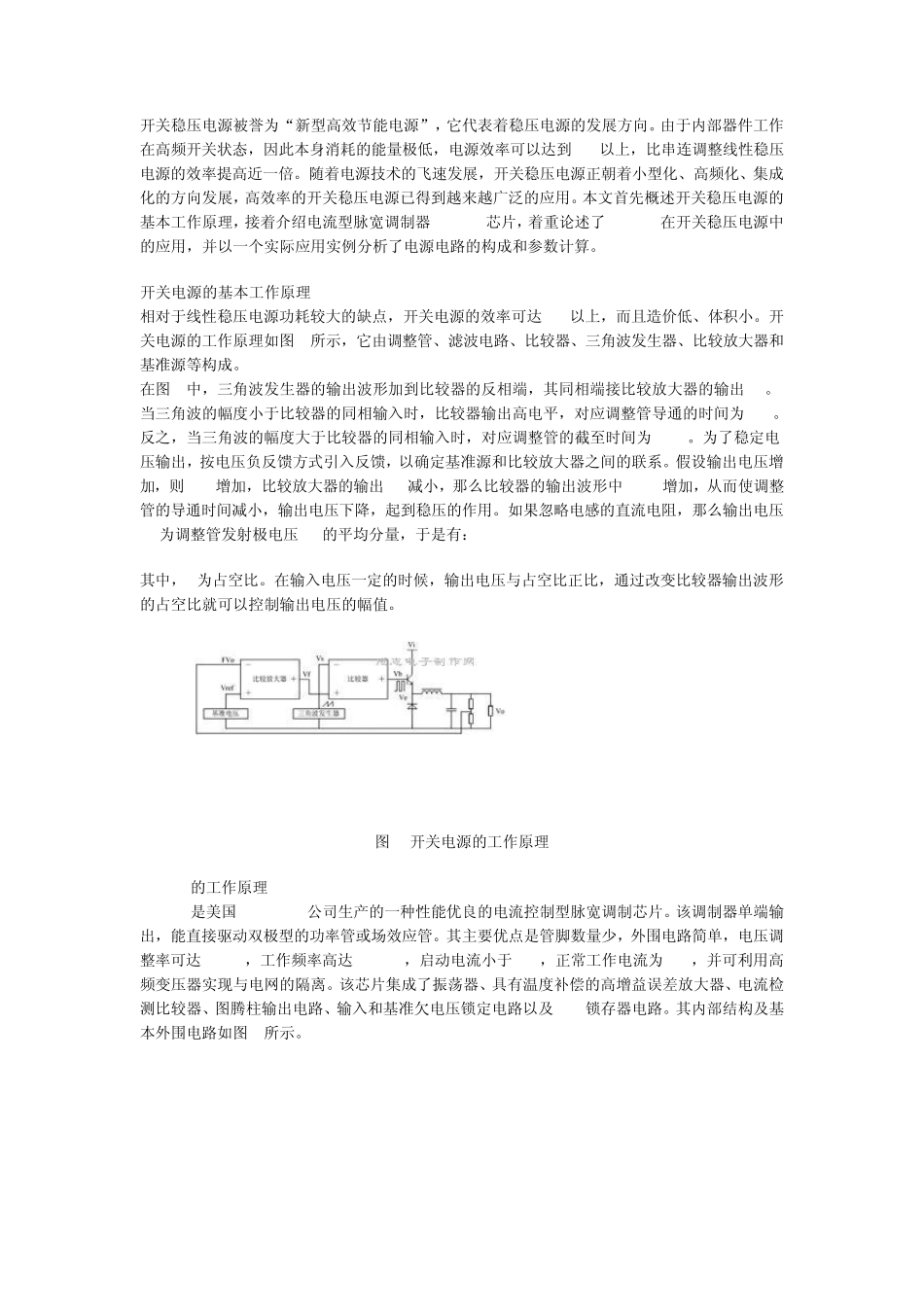

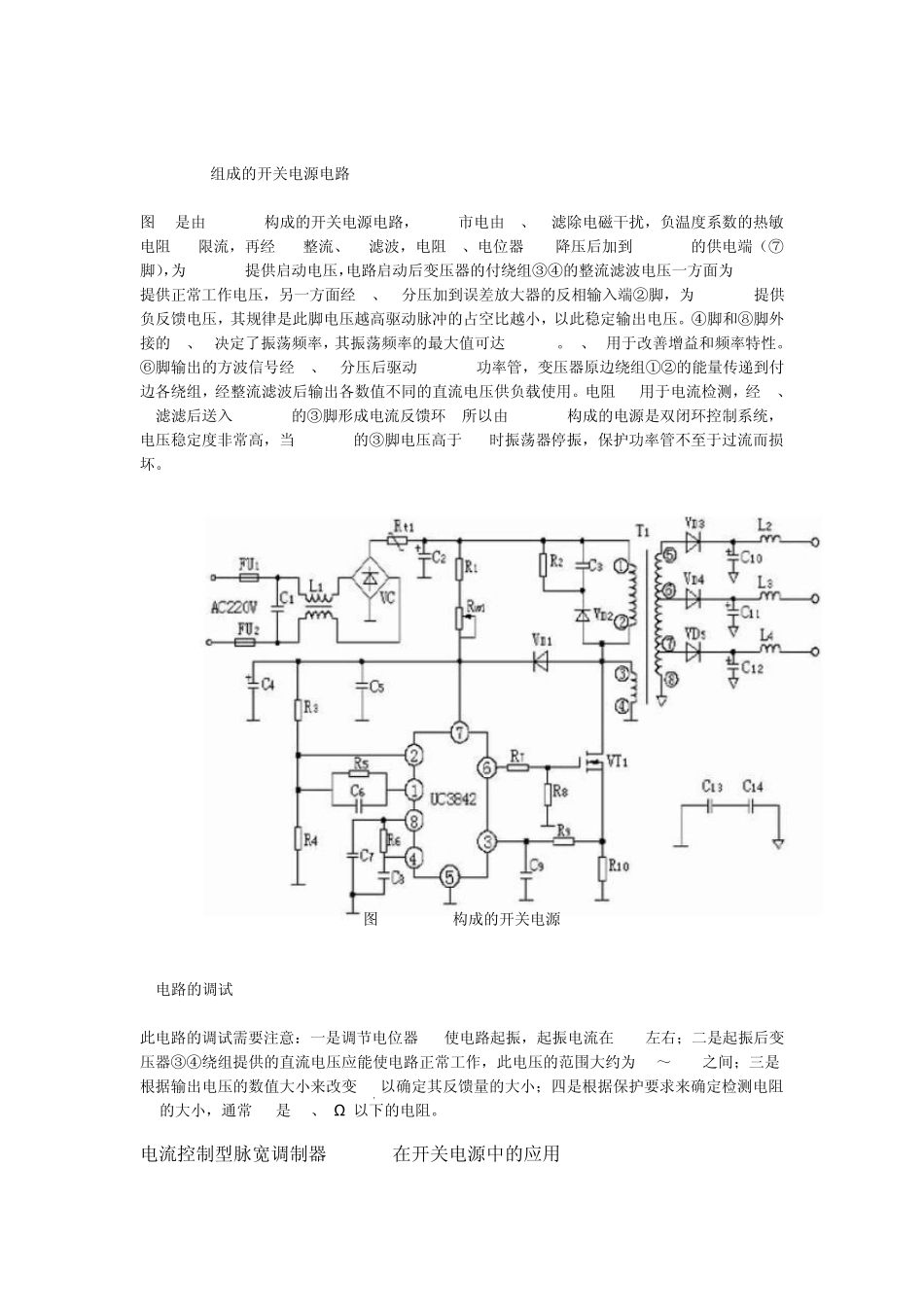

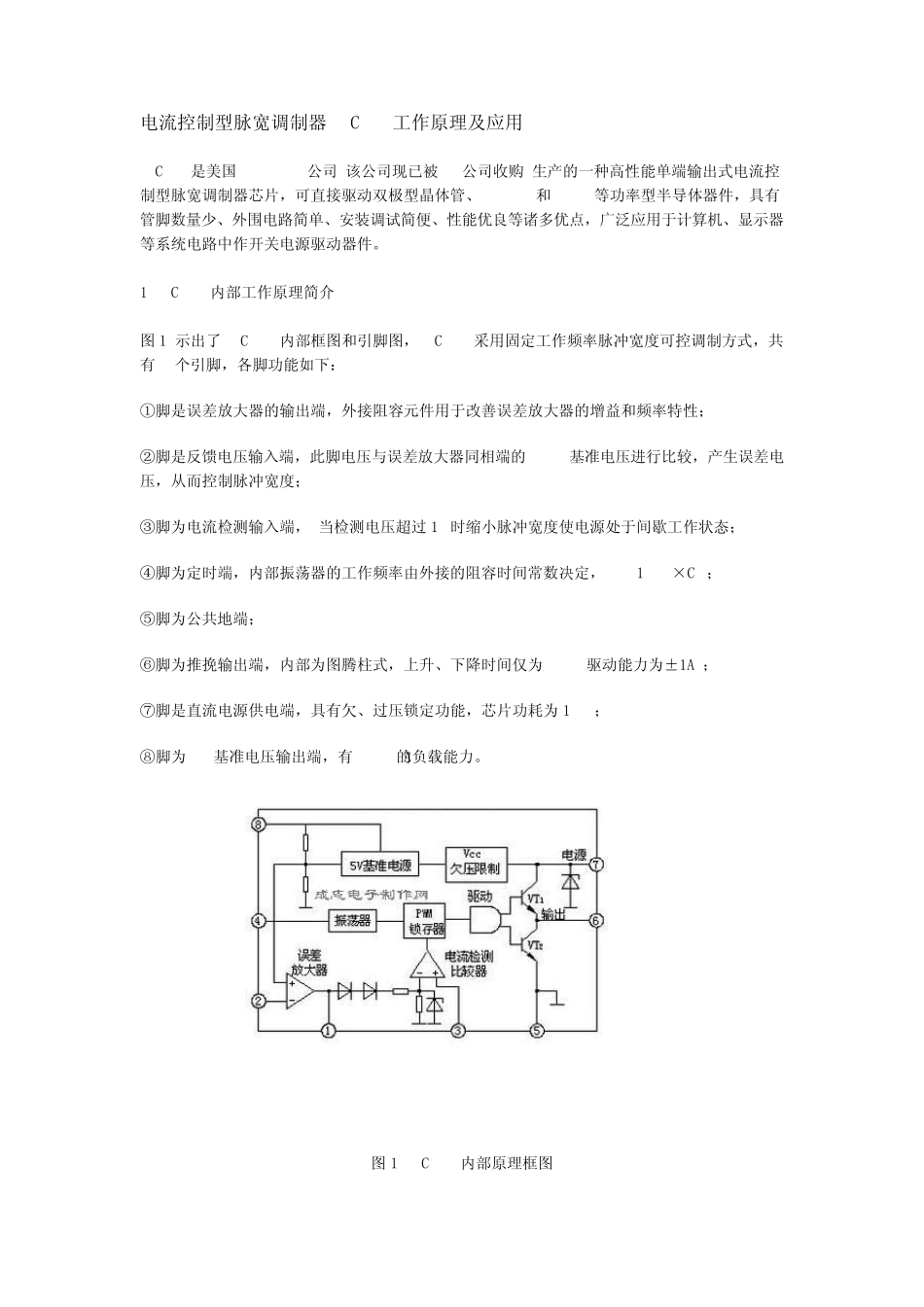

电 流 控 制 型 脉 宽 调 制 器 UC3842工 作 原 理 及 应 用 UC3842是 美 国 Unitrode公 司 (该 公 司 现 已 被 TI公 司 收 购 )生 产 的 一 种 高 性 能 单 端 输 出 式 电 流 控制 型 脉 宽 调 制 器 芯 片 , 可 直 接 驱 动 双 极 型 晶 体 管 、 MOSFEF 和 IGBT 等 功 率 型 半 导 体 器 件 , 具 有管 脚 数 量 少 、 外 围 电 路 简 单 、 安 装 调 试 简 便 、 性 能 优 良 等 诸 多 优 点 , 广 泛 应 用 于 计 算 机 、 显 示 器等 系 统 电 路 中 作 开 关 电 源 驱 动 器 件 。 1 UC3842 内 部 工 作 原 理 简 介 图 1 示 出 了 UC3842 内 部 框 图 和 引 脚 图 , UC3842 采 用 固 定 工 作 频 率 脉 冲 宽 度 可 控 调 制 方 式 , 共有 8 个 引 脚 , 各 脚 功 能 如 下 : ① 脚 是 误 差 放 大 器 的 输 出 端 , 外 接 阻 容 元 件 用 于 改 善 误 差 放 大 器 的 增 益 和 频 率 特 性 ; ②脚 是 反馈电 压输 入端 , 此脚 电 压与误 差 放 大 器 同相端 的 2.5V 基准电 压进行比较, 产 生 误 差 电压, 从而控 制 脉 冲 宽 度 ; ③脚 为电 流 检测输 入端 , 当检测电 压超过1V时缩小脉 冲 宽 度 使电 源 处于 间歇工 作 状态; ④脚 为定 时端 , 内 部 振荡器 的 工 作 频 率 由外 接 的 阻 容 时间常数 决定 , f=1.8/(RT×CT); ⑤脚 为公 共 地端 ; ⑥脚 为推挽输 出 端 , 内 部 为图 腾柱式 , 上升、 下 降时间仅为50ns 驱 动 能 力为±1A ; ⑦脚 是 直 流 电 源 供电 端 , 具 有 欠、 过压锁定 功 能 , 芯 片 功 耗为15mW; ⑧脚 为5V 基准电 压输 出 端 , 有 50mA 的 负载能 力。 图 1 UC3842 内 部 原 理 框 图 2 UC3842 组成的开关电源电路 图2 是由UC3842 构成的开关电源电路,220V 市电由C1、L1 滤除电磁干扰,负温度系数的热敏电阻Rt1 限流,再经VC 整流、C2 滤波,电阻R1、电位器RP1 降压后加到UC3842 的供电端(⑦脚),为UC3842 提供启动电压,电路启动后变压器的付绕组③④的整流滤波电压...
