电流镜负载的差分放大器设计VIP专享

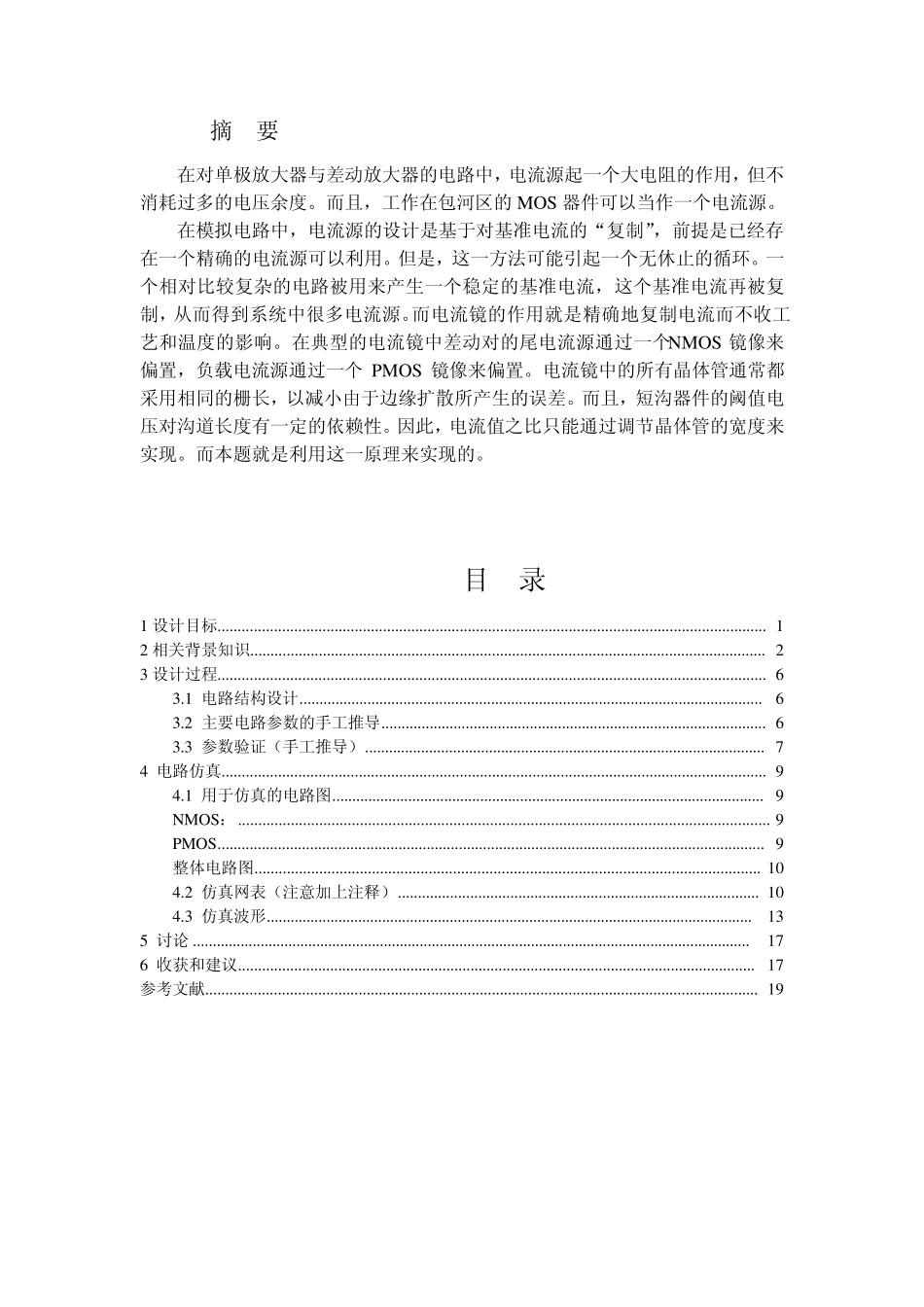

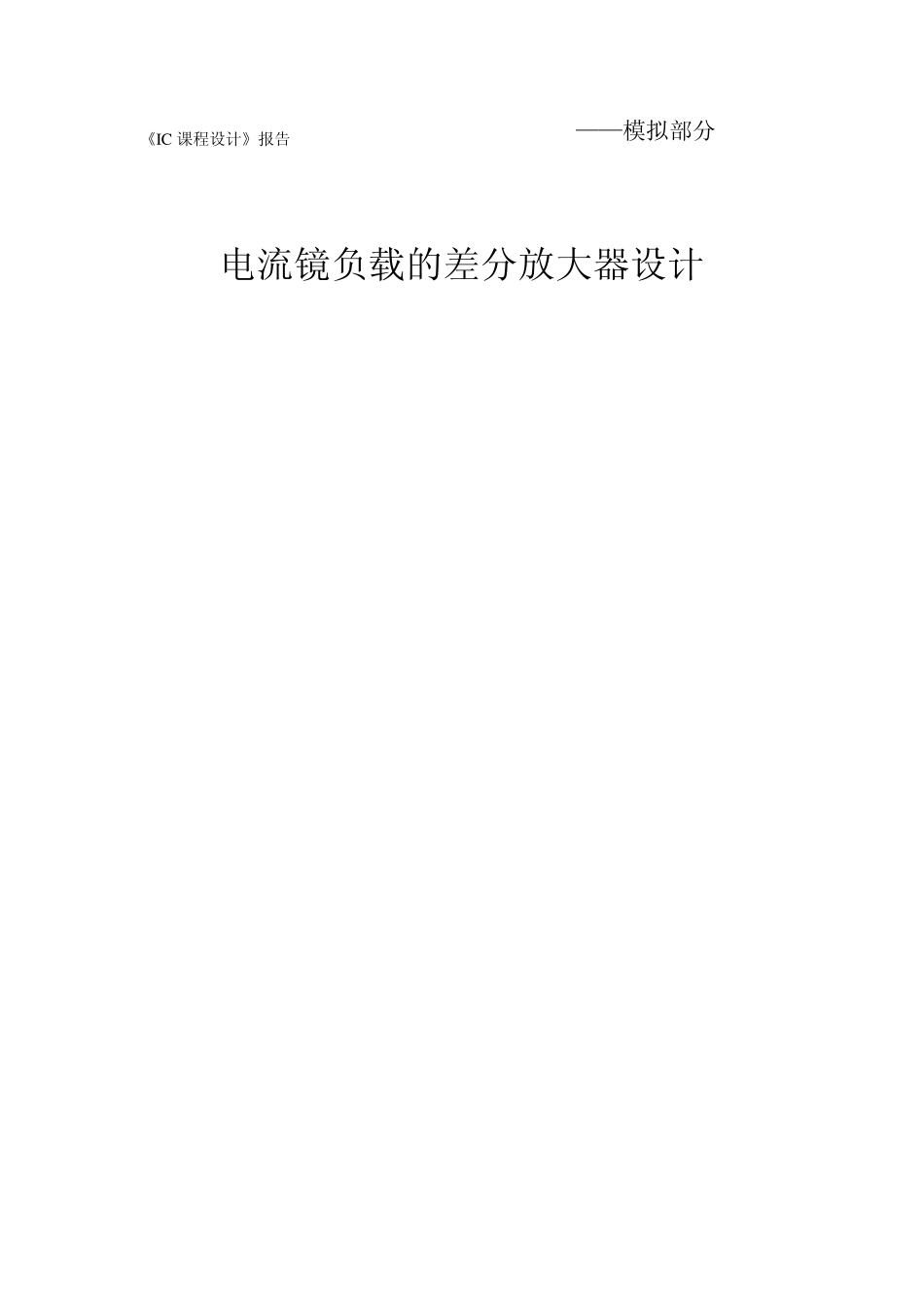

《IC 课程设计》报告 ——模拟部分 电流镜负载的差分放大器设计 摘 要 在对单极放大器与差动放大器的电路中，电流源起一个大电阻的作用，但不消耗过多的电压余度。而且，工作在包河区的MOS器件可以当作一个电流源。 在模拟电路中，电流源的设计是基于对基准电流的“复制”，前提是已经存在一个精确的电流源可以利用。但是，这一方法可能引起一个无休止的循环。一个相对比较复杂的电路被用来产生一个稳定的基准电流，这个基准电流再被复制，从而得到系统中很多电流源。而电流镜的作用就是精确地复制电流而不收工艺和温度的影响。在典型的电流镜中差动对的尾电流源通过一个NMOS 镜像来偏置，负载电流源通过一个PMOS 镜像来偏置。电流镜中的所有晶体管通常都采用相同的栅长，以减小由于边缘扩散所产生的误差。而且，短沟器件的阈值电压对沟道长度有一定的依赖性。因此，电流值之比只能通过调节晶体管的宽度来实现。而本题就是利用这一原理来实现的。 目 录 1 设计目标........................................................................................................................................ 1 2 相关背景知识 ................................................................................................................................ 2 3 设计过程........................................................................................................................................ 6 3.1 电路结构设计 .................................................................................................................... 6 3.2 主要电路参数的手工推导 ................................................................................................ 6 3.3 参数验证（手工推导） .................................................................................................... 7 4 电路仿真....................................................................................................................................... 9 4.1 用于仿真的电路图 ............................................................................................................ 9 NMOS： ............................................
