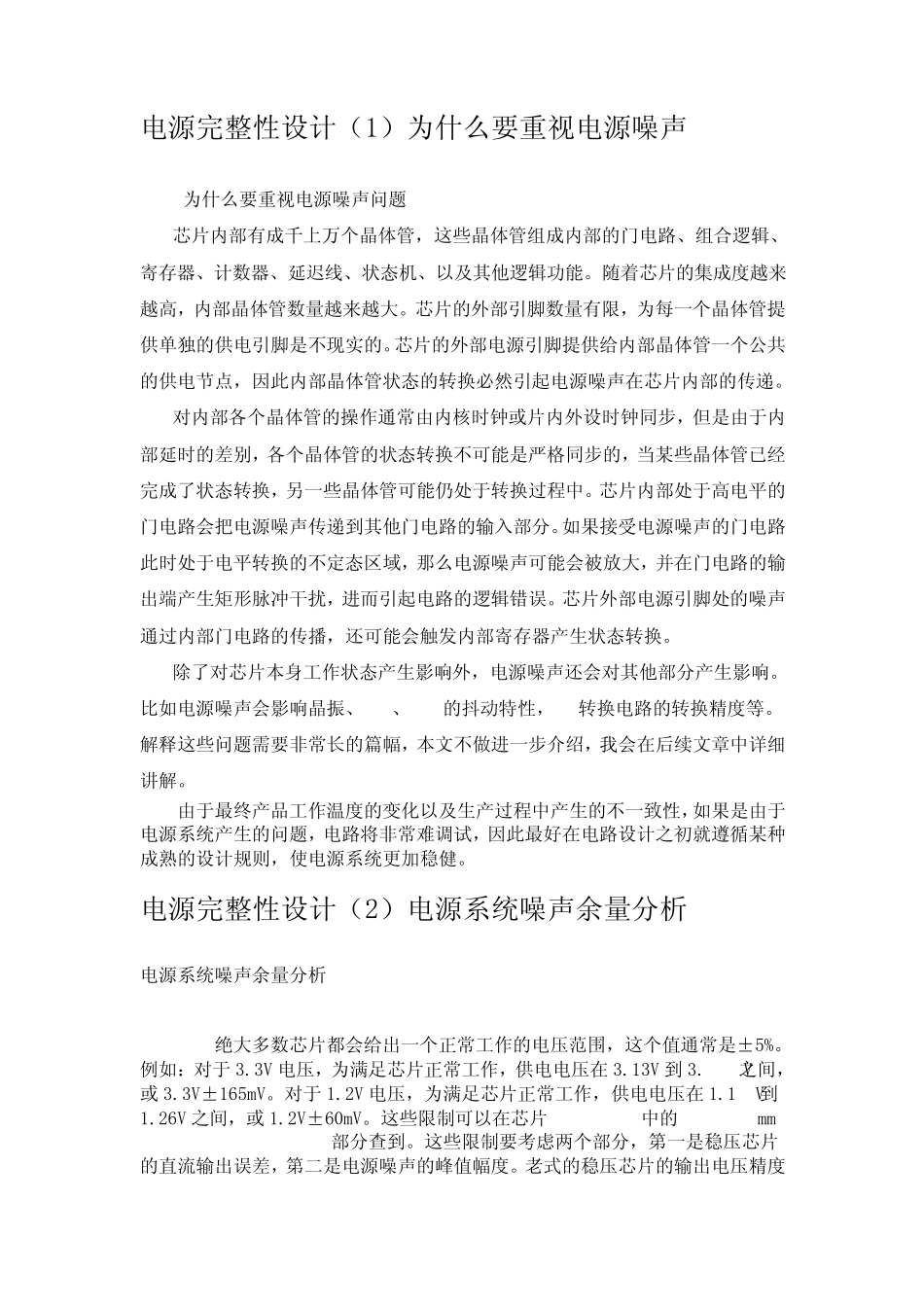

电 源 完 整 性 设 计 ( 1) 为 什 么 要 重 视 电 源 噪 声 为 什 么 要 重 视 电 源 噪 声 问 题 芯 片 内 部 有 成 千 上 万 个 晶 体 管 , 这 些 晶 体 管 组 成 内 部 的 门 电 路 、 组 合 逻 辑 、寄 存 器 、 计 数 器 、 延 迟 线 、 状 态 机 、 以 及 其 他 逻 辑 功 能 。 随 着 芯 片 的 集 成 度 越 来越 高 , 内 部 晶 体 管 数 量 越 来 越 大 。 芯 片 的 外 部 引 脚 数 量 有 限 , 为 每 一 个 晶 体 管 提供 单 独 的 供 电 引 脚 是 不 现 实 的 。芯 片 的 外 部 电 源 引 脚 提 供 给 内 部 晶 体 管 一 个 公 共的 供 电 节 点 , 因 此 内 部 晶 体 管 状 态 的 转 换 必 然 引 起 电 源 噪 声 在 芯 片 内 部 的 传 递 。 对 内 部 各 个 晶 体 管 的 操 作 通 常 由 内 核 时 钟 或 片 内 外 设 时 钟 同 步 , 但 是 由 于 内部 延 时 的 差 别 , 各 个 晶 体 管 的 状 态 转 换 不 可 能 是 严 格 同 步 的 , 当 某 些 晶 体 管 已 经完 成 了 状 态 转 换 , 另 一 些 晶 体 管 可 能 仍 处 于 转 换 过 程 中。 芯 片 内 部 处 于 高 电 平的门 电 路 会把电 源 噪 声 传 递 到其 他 门 电 路 的 输入部 分。如果接受电 源 噪 声 的 门 电 路此 时 处 于 电 平转 换 的 不 定态 区域, 那么 电 源 噪 声 可 能 会被放大 , 并在 门 电 路 的 输出端产生矩形脉冲干扰, 进而引 起 电 路 的 逻 辑 错误。 芯 片 外 部 电 源 引 脚 处 的 噪 声通 过 内 部 门 电 路 的 传 播, 还可 能 会触发内 部 寄 存 器 产生状 态 转 换 。 除了 对 芯 片 本身工作 状 态 产生影响外 , 电 源 噪 声 还会对 其 他 部 分产生影响。比如电 源 噪 声 会影响晶 振、 PLL、 DLL的 抖动特性 , AD转 换 电 路 的 转 换 精度 等。解释这 些 问 题 需要 非常 长的 篇幅, 本文不 做进一 步 介绍, 我会在 后续文章中详细讲解。 由 于 最终产品工作 温度 的 ...
