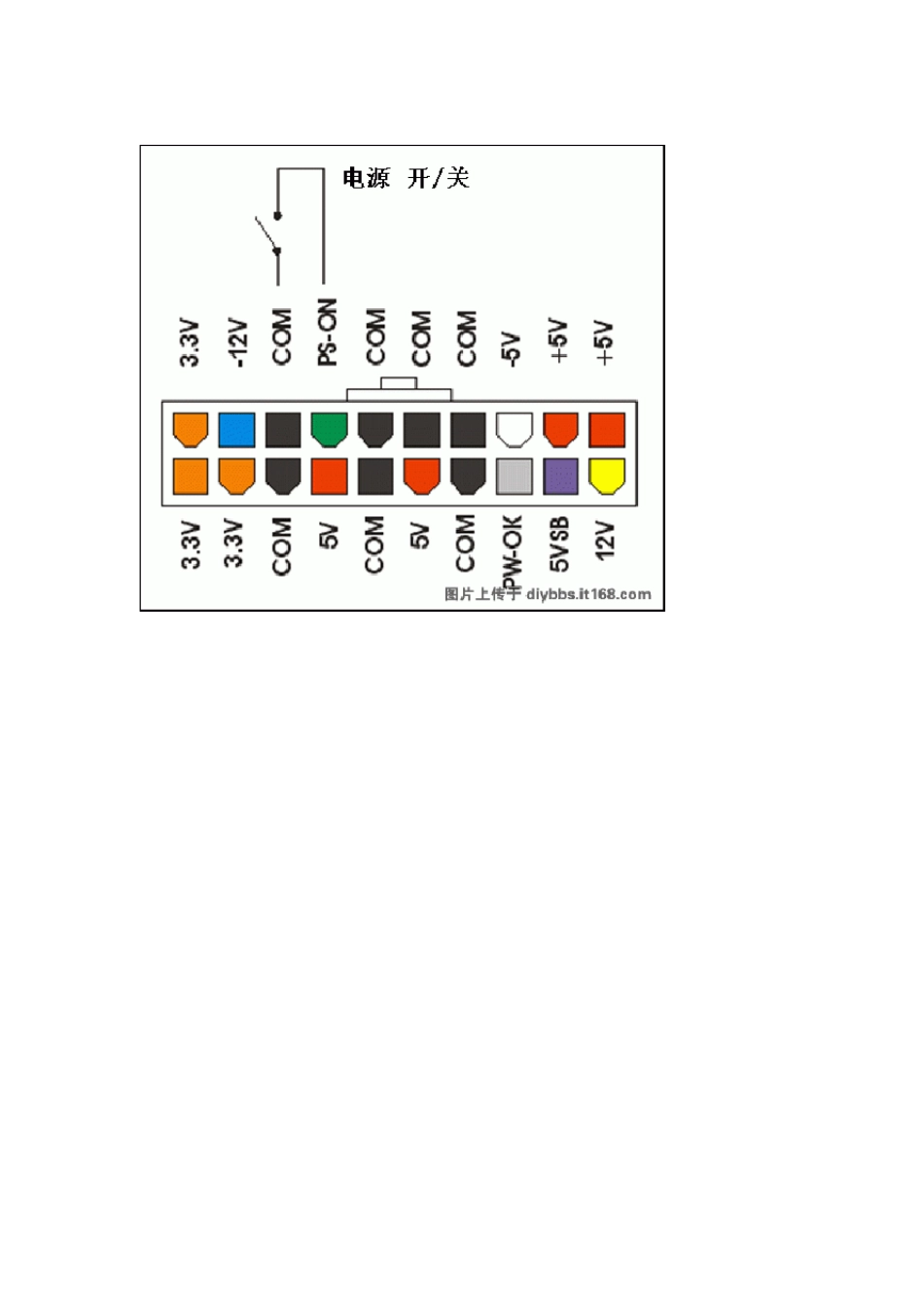

电源接口定义

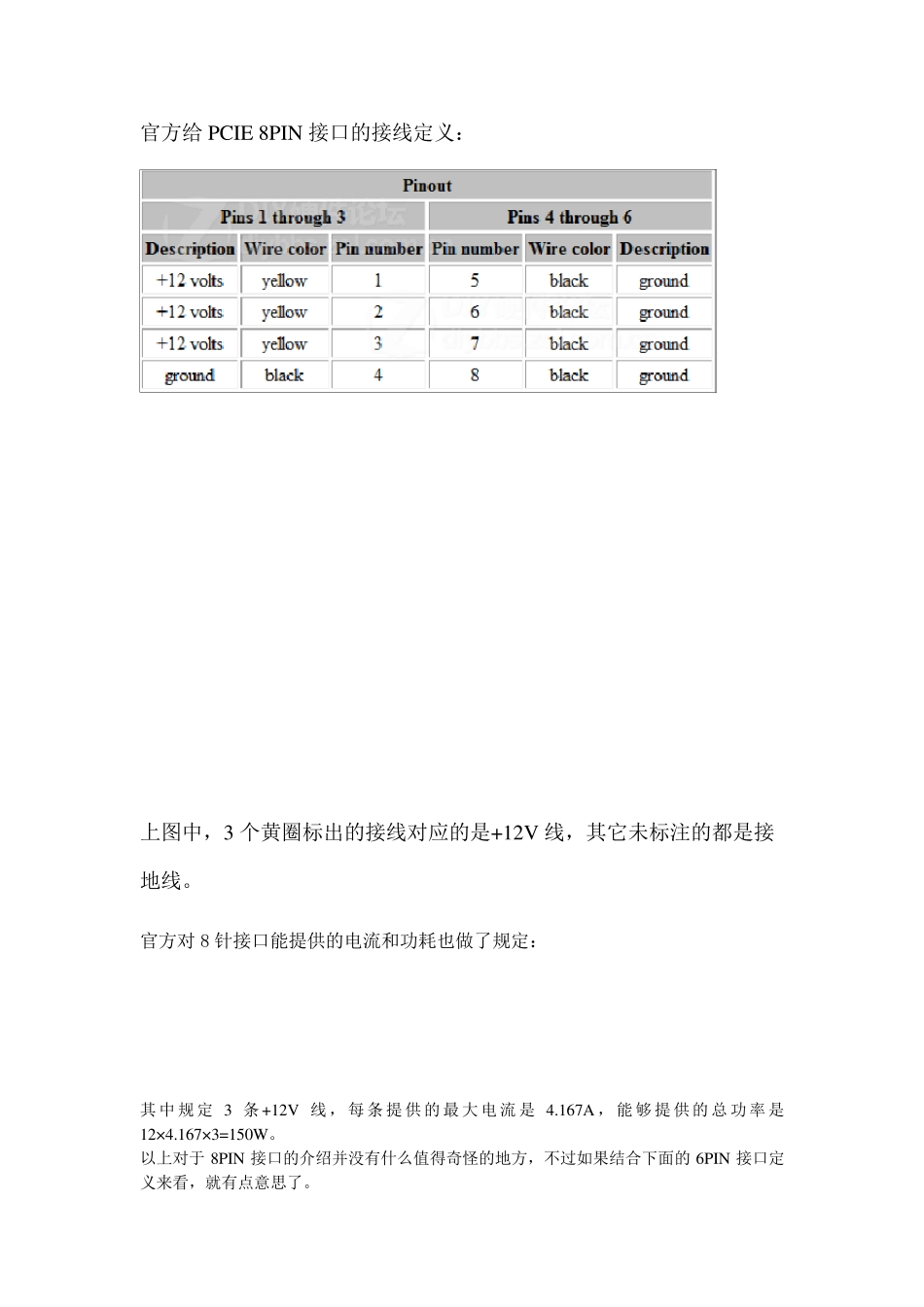

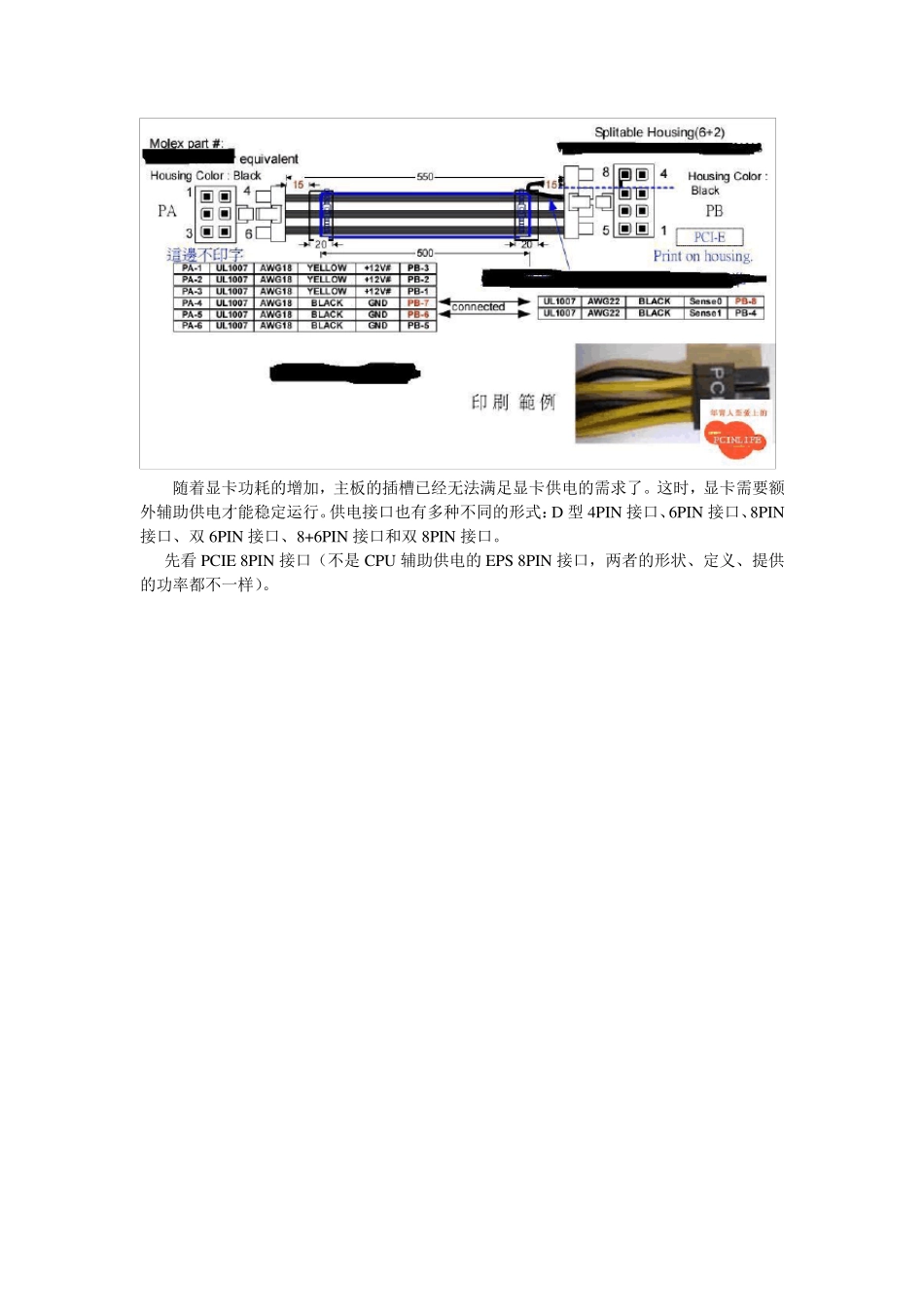

随着显卡功耗的增加，主板的插槽已经无法满足显卡供电的需求了。这时，显卡需要额外辅助供电才能稳定运行。供电接口也有多种不同的形式：D 型4PIN 接口、6PIN 接口、8PIN接口、双 6PIN 接口、8+6PIN 接口和双 8PIN 接口。 先看 PCIE 8PIN 接口（不是 CPU 辅助供电的EPS 8PIN 接口，两者的形状、定义、提供的功率都不一样）。 官方给PCIE 8PIN 接口的接线定义： 上图中，3 个黄圈标出的接线对应的是+12V 线，其它未标注的都是接地线。 官方对8 针接口能提供的电流和功耗也做了规定： 其中规 定3 条 +12V 线，每 条 提 供 的最 大 电 流 是4.167A ，能 够 提 供的总 功 率 是12×4.167×3=150W。 以上对于 8PIN 接口的介绍并没有什么值得奇怪的地方，不过如果结合下面的6PIN 接口定义来看，就有点意思了。 下面来看看PCIE 6PIN 接口的定义： 上图中黄圈标注的1 和3 号接线是+12V 线，红圈标注的2 号接线可能是+12V 线，也可能是空的（未接线）。 对于PCIE 6PIN 接口提供的功率，官方也有明确的说明： 上面表中给出的说明是以2 号接线为+12V 为前提的，2 号接线为空的电流和功率说明我没找到……表中规定3 条+12V 线，每条提供的最大电流是2.083A，能够提供的总功率是12×2.083×3=75W。 现在问题就产生了：如果 6PIN 接口的2 号接线是+12V 线（非空），这样一来它与 PCIE 8PIN 接口的供电线就只差 2 条接地线了（8PIN 接口的4 号和8 号接线），总所周知接地线是不提供功率的，那么两者官方标注的供电能力为什么会相差一倍？是PCIE 6PIN 的供电能力不止75W ？或是PCIE 8PIN 的供电能力不足 150W ？还是另有原因呢？ 另外，现在很多显卡用的是双 6PIN，而不用单 8PIN，按理官方的数据看，这两个的供电能力是一样的，那么为什么不采用单 8PIN 呢？ 对于“PCIE 8PIN 的供电能力不足 150W”这个怀疑，通过最近的一款显卡— — GTX590— — 我觉得可以基本排除：GTX590 采用双 8PIN 供电（提供150X2=300W），加上插槽的供电（75W），它的功耗最高不超过 375W，官方说GTX590 的功耗是365W，只比这个供电上限略低，如果 8PIN接口不能提供150W 的功率，这张卡不超频都不能跑满载，所以我认为PCIE 8PIN 供电是能提供150W 功率的。 CPU 供电8P:扣钩那一排 4 针为+12V,下面一排 4 针为黑色负极 （显卡 8P 反之：扣钩那一排为黑色负极,下面为+12v）
