电焊工实际操作考试试题

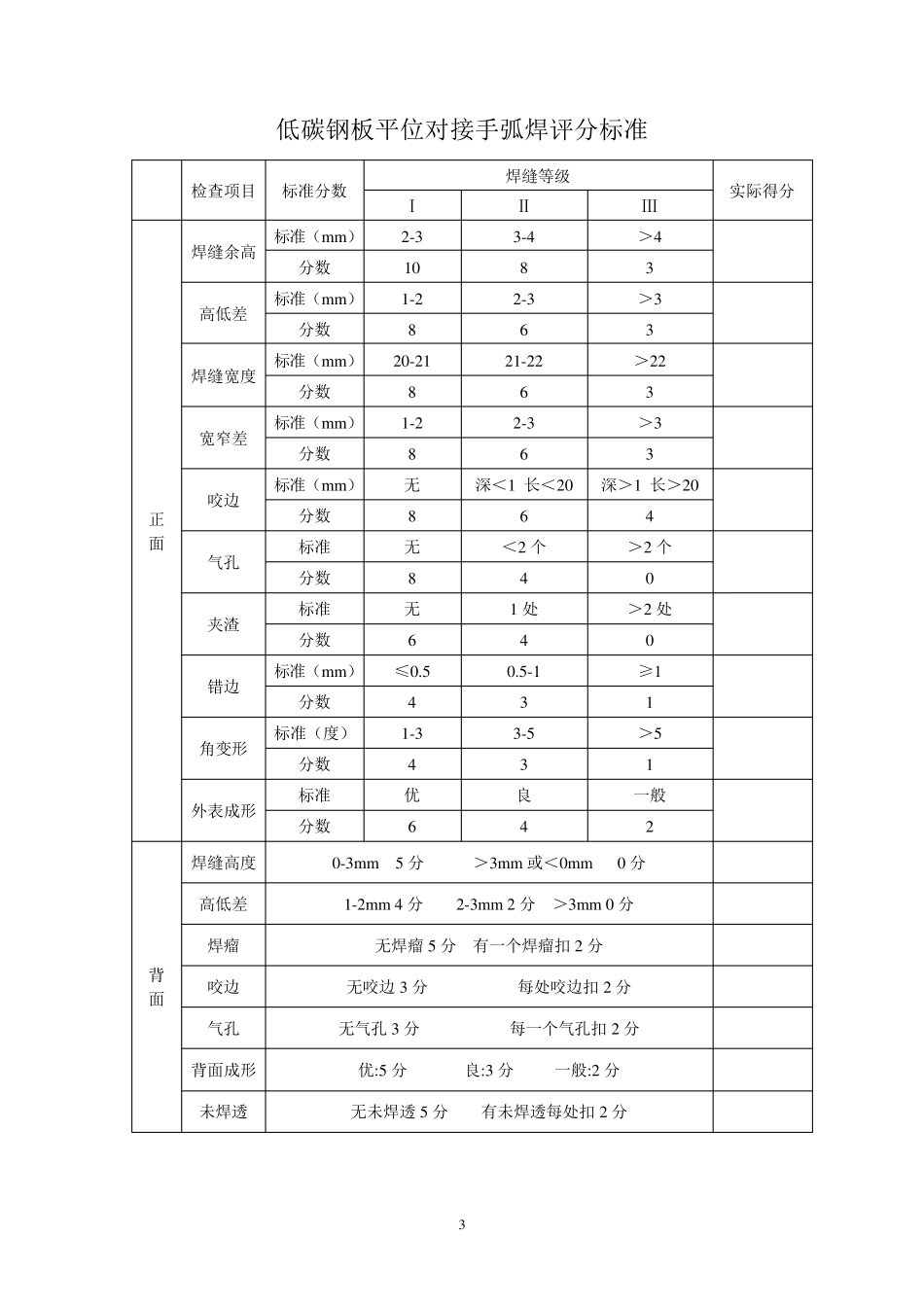

1 电焊工实际操作考试试题 一、 低碳钢板平位对接焊条电弧焊 二、 低碳钢管水平固定对接手弧焊 3 0 0 6 0 0 1 0 0 1 2 6 0 ° φ160 1 2 2 三、 考试要求： 1. 考试所需工具（面罩、手锤、锉刀、钢丝刷、刨锤、扁铲、焊把等）自备。 2. 设备为弧焊整流器，焊条为E4303， 规格：φ3.2、φ4.0。 3. 装配平齐，间隙、钝边自定，钝边在装配前自己加工，允许采用反变形。 4. 板件在两端 20m m 内坡口内定位焊，单面焊双面成形，焊缝两端20m m 范围内缺陷不计。 5. 板件焊接方向采用一个方向焊接，不得由中间向两端或由两端向中间焊接。 6. 管状试件定位焊缝不允许在仰焊（六点钟）位置。单面焊双面成形。管状试件离地面高度不高于 850m m 。 7. 管状试件在焊接过程中，试件不准取下、移动或改变焊接位置。 8. 试件在正式施焊后，不允许动用电动工具打磨、处理接头。 9. 焊接作业结束清理焊位卫生。 10. 对违反规定者将给予适当扣分处理。 11. 考试时间暂定 100 分钟，总分 220 分实操 200，其它 20 分。 12. 注意基本安全要求和写出触电应急处置措施 3 低碳钢板平位对接手弧焊评分标准 检查项目 标准分数 焊缝等级 实际得分 Ⅰ Ⅱ Ⅲ 正 面 焊缝余高 标准（m m ） 2-3 3-4 ＞4 分数 10 8 3 高低差 标准（m m ） 1-2 2-3 ＞3 分数 8 6 3 焊缝宽度 标准（m m ） 20-21 21-22 ＞22 分数 8 6 3 宽窄差 标准（m m ） 1-2 2-3 ＞3 分数 8 6 3 咬边 标准（m m ） 无 深＜1 长＜20 深＞1 长＞20 分数 8 6 4 气孔 标准 无 ＜2 个 ＞2 个 分数 8 4 0 夹渣 标准 无 1 处 ＞2 处 分数 6 4 0 错边 标准（m m ） ≤0.5 0.5-1 ≥1 分数 4 3 1 角变形 标准（度） 1-3 3-5 ＞5 分数 4 3 1 外表成形 标准 优 良 一般 分数 6 4 2 背 面 焊缝高度 0-3m m 5 分 ＞3m m 或＜0m m 0 分 高低差 1-2m m 4 分 2-3m m 2 分 ＞3m m 0 分 焊瘤 无焊瘤 5 分 有一个焊瘤扣 2 分 咬边 无咬边 3 分 每处咬边扣 2 分 气孔 无气孔 3 分 每一个气孔扣 2 分 背面成形 优:5 分 良:3 分 一般:2 分 未焊透 无未焊透 5 分 有未焊透每处扣 2 分 4 低碳钢管水平固定对接手弧焊评分标准 检查项目 标准分数 焊缝等级 实际得分 Ⅰ ...
