电磁仿真CST入门教程

电磁仿真CST入门教程_第1页
1/23
电磁仿真CST入门教程_第2页
2/23
电磁仿真CST入门教程_第3页
3/23

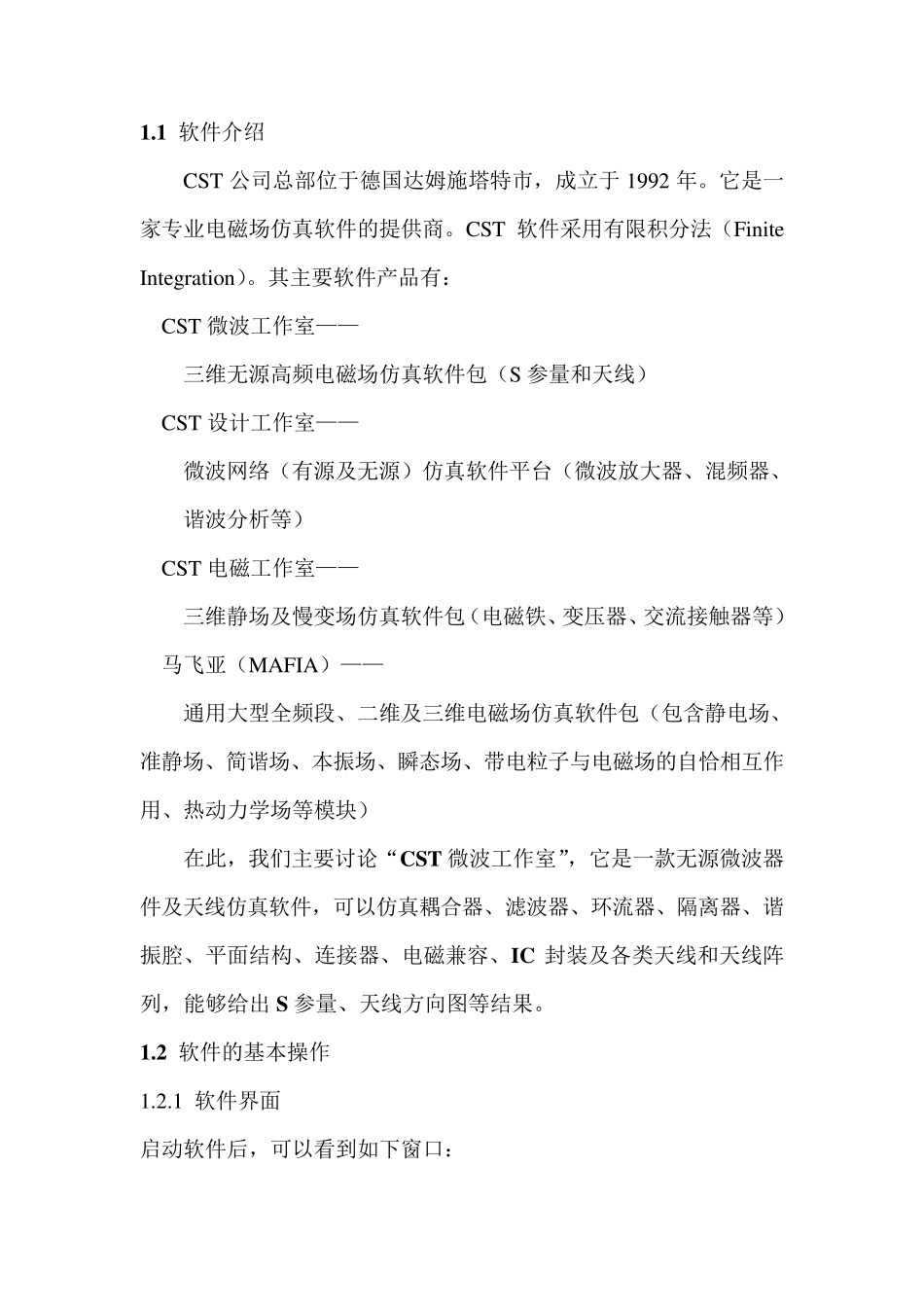

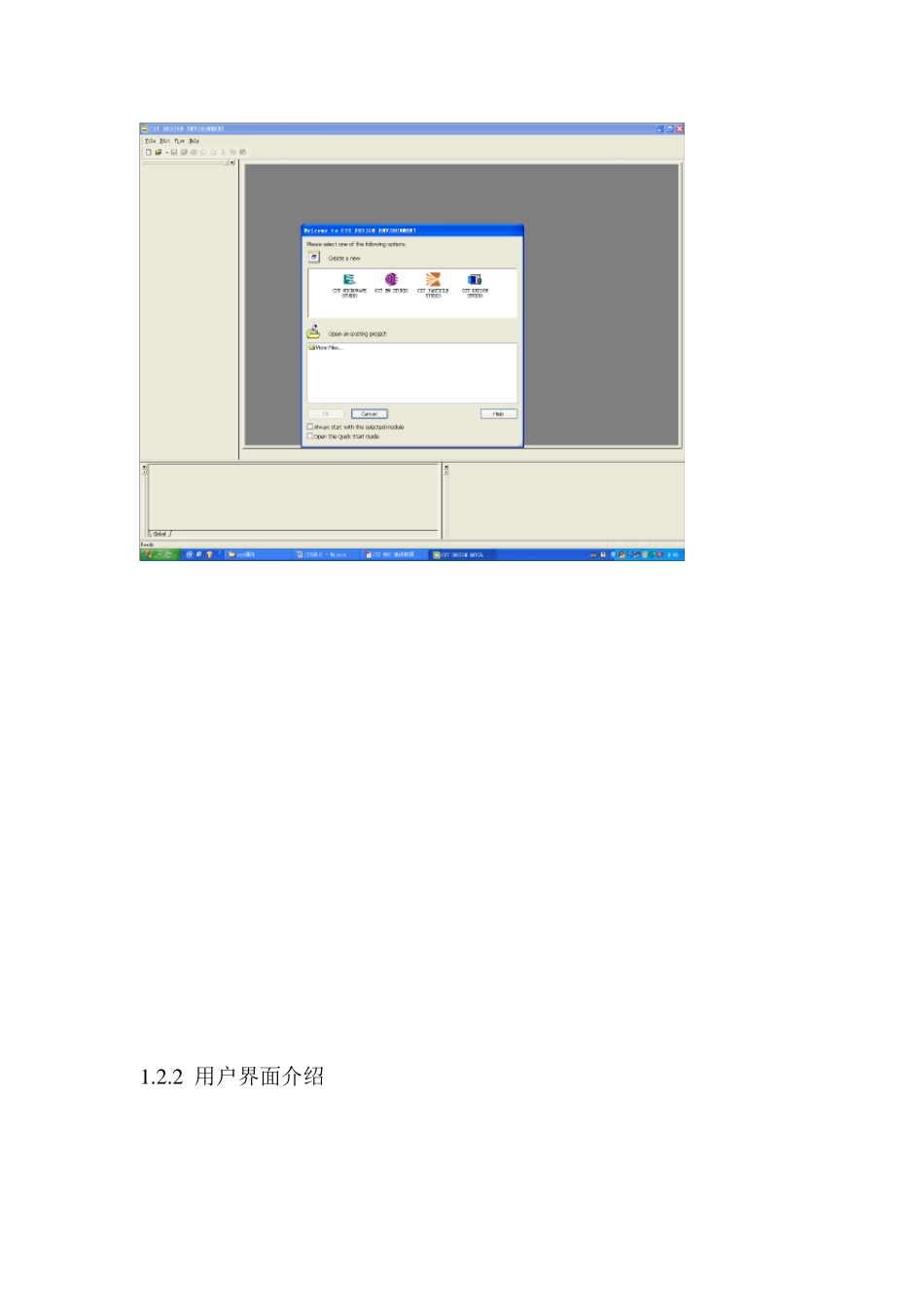

1.1 软件介绍 CST 公司总部位于德国达姆施塔特市,成立于1992 年。它是一家专业电磁场仿真软件的提供商。CST 软件采用有限积分法(Finite Integration)。其主要软件产品有: CST 微波工作室—— 三维无源高频电磁场仿真软件包(S 参量和天线) CST 设计工作室—— 微波网络(有源及无源)仿真软件平台(微波放大器、混频器、谐波分析等) CST 电磁工作室—— 三维静场及慢变场仿真软件包(电磁铁、变压器、交流接触器等) 马飞亚(MAFIA)—— 通用大型全频段、二维及三维电磁场仿真软件包(包含静电场、准静场、简谐场、本振场、瞬态场、带电粒子与电磁场的自恰相互作用、热动力学场等模块) 在此,我们主要讨论“CST 微波工作室”,它是一款无源微波器件及天线仿真软件,可以仿真耦合器、滤波器、环流器、隔离器、谐振腔、平面结构、连接器、电磁兼容、IC 封装及各类天线和天线阵列,能够给出 S 参量、天线方向图等结果。 1.2 软件的基本操作 1.2.1 软件界面 启动软件后,可以看到如下窗口: 1 .2 .2 用户界面介绍 1 .2 .3 基本操作 1 ).模板的选择 CST MW S内建了数种模板,每种模板对特定的器件类型都定义了合适的参数,选用适合自己情况的模板,可以节省设置时间提高效率,对新手特别适用,所有设置在仿真过程中随时都可以进行修改,熟练者亦可不使用模板 模板选取方式: 1,创建新项目 File—new 2,随时选用模板 File—select template 2 )设置工作平面 首先设置工作平面(Edit-w orking Plane Properties) 将捕捉间距改为 1 以下步骤可遵循仿真向导(Help->QuickStart Guide)依次进行 1 )设置单位(Solve->Units) 合适的单位可以减少数据输入的工作量 模板参数 模板类型 2 )能够创建的基本模型 3 )改变视角 快捷键为: 视觉效果的改变: 4 )几何变换 四种变换: 5 )图形的布尔操作 四种布尔操作: 例如: 这里以“减”来说明具体操作 1 ,两种不同材料的物体 2 ,选择第一个物体(立方体) 3 点击工具栏上的图标或在主菜单选择Objects->Boolean->Subtract 4,选择第二个物体(圆球) 5,回车确定 6)选取模型的点、边、面 对每种“选取操作”,都必须选择相应的选取工具。从主菜单 Objects—>Pick—> Pick Point/….. 或从工具栏上选择均可: 7)倒直角和倒圆角 选取的棱边经常被用来倒直角或倒圆角。 工具栏中的 8 )拉伸、旋转...
