电磁兼容习题

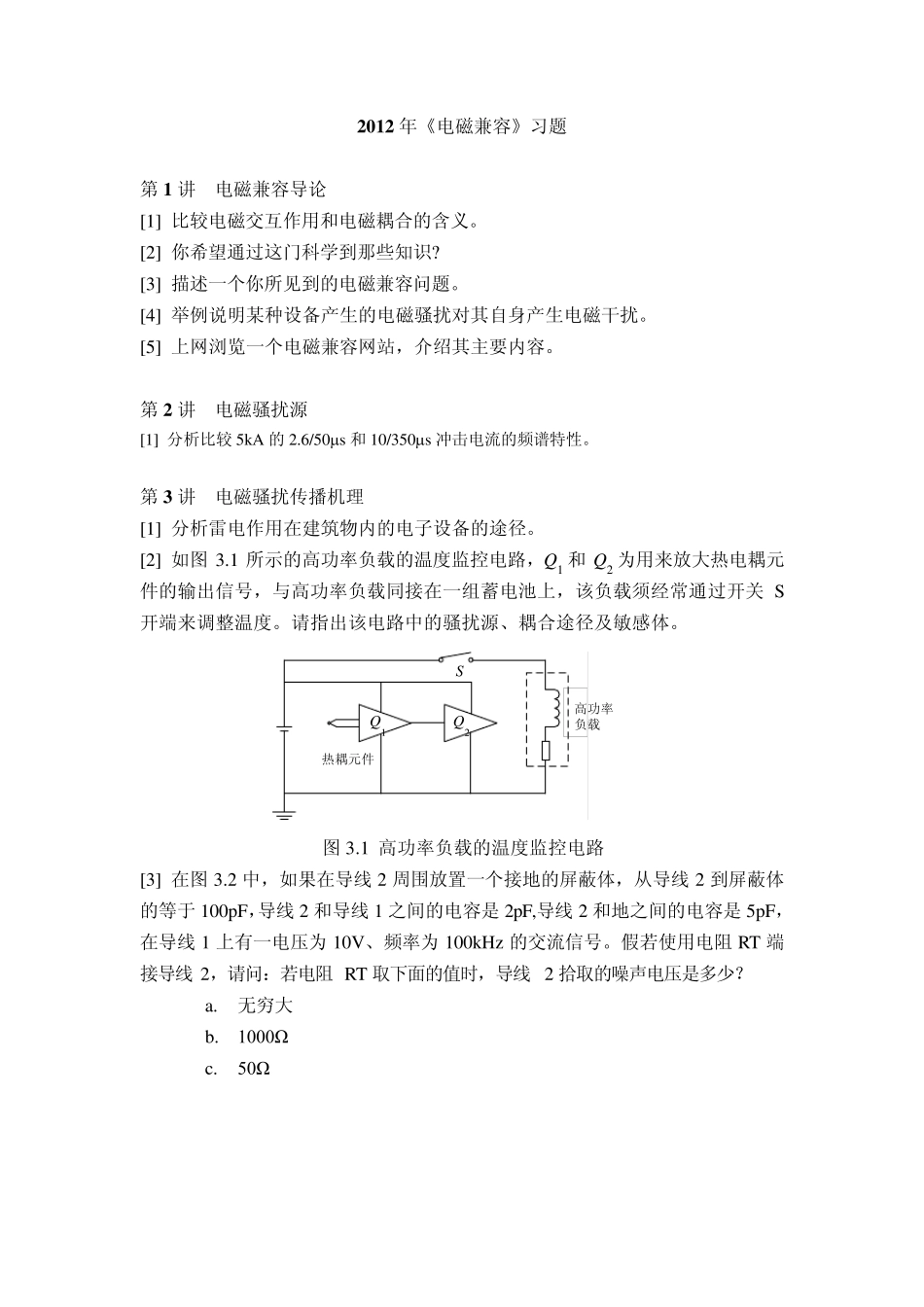

2 0 1 2 年《电磁兼容》习题 第 1 讲 电磁兼容导论 [1] 比较电磁交互作用和电磁耦合的含义。 [2] 你希望通过这门科学到那些知识? [3] 描述一个你所见到的电磁兼容问题。 [4] 举例说明某种设备产生的电磁骚扰对其自身产生电磁干扰。 [5] 上网浏览一个电磁兼容网站，介绍其主要内容。 第 2 讲 电磁骚扰源 [1] 分析比较 5kA 的 2.6/50s 和 10/350s 冲击电流的频谱特性。 第 3 讲 电磁骚扰传播机理 [1] 分析雷电作用在建筑物内的电子设备的途径。 [2] 如图 3.1 所示的高功率负载的温度监控电路，Q1 和 Q2 为用来放大热电耦元件的输出信号，与高功率负载同接在一组蓄电池上，该负载须经常通过开关S开端来调整温度。请指出该电路中的骚扰源、耦合途径及敏感体。 热耦元件Q1Q2S高功率负载 图 3.1 高功率负载的温度监控电路 [3] 在图 3.2 中，如果在导线 2 周围放置一个接地的屏蔽体，从导线 2 到屏蔽体的等于 100pF，导线 2 和导线 1 之间的电容是 2pF,导线 2 和地之间的电容是 5pF，在导线 1 上有一电压为 10V、频率为 100kHz 的交流信号。假若使用电阻 RT 端接导线 2，请问：若电阻 RT 取下面的值时，导线 2 拾取的噪声电压是多少？ a. 无穷大 b. 1000Ω c. 50Ω 图3.2 [4] 因为功率晶体管的开关动作，在开关电源的电源输出导线和电源外壳之间会引入噪声电压，即图3.3 中的VN1。这个噪声电压能以容性耦合方式进入相邻的电路2。CN 是电源输出导线和电源外壳之间的等效耦合电容。 a. 在该电路中，请将VN2/VN1 表示成频率的函数，并绘制出该函数的曲线（忽略图中用点线画出的电容C）。 下一步，按照图示在输出电源导线和电源外壳之间增加电容C，请回答下面的问题。 b. 请问该电容是如何影响噪声耦合的？ c. 电源导线的屏蔽是怎样才能改善电路的噪声性能？ 图3.3 [5]有两根导线，长度均为10cm，导线间距为1cm，用它们构成一个电路。将该电路放在10G、60Hz的磁场中，请问：电路中磁场耦合产生的最大噪声电压是多少？ [6]请问在下列情况下，随着与磁场距离的改变，磁场强度是怎样变化的？ a. 单根隔离的导线。 b. 紧密相邻的平行导线。 第 4 讲 电磁屏蔽 [1] 定量讨论图 4.1 中各种情况下电场和磁场对同轴电缆和屏蔽壳体的耦合。问：哪种情况电场对电缆屏蔽的耦合最强，哪种情况对电缆屏蔽的磁场耦合最强，哪种情况对内部电子设备的电磁...
