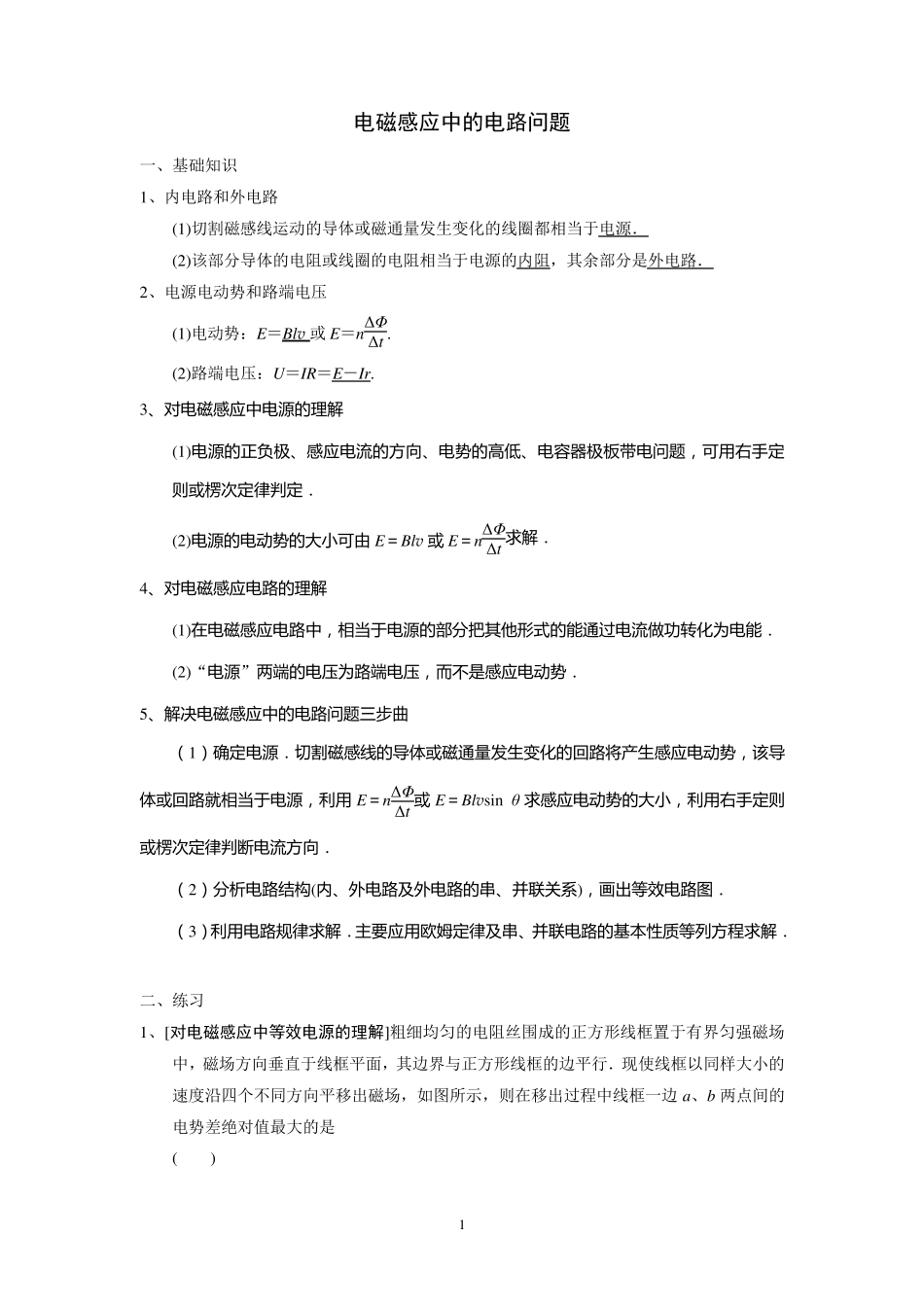

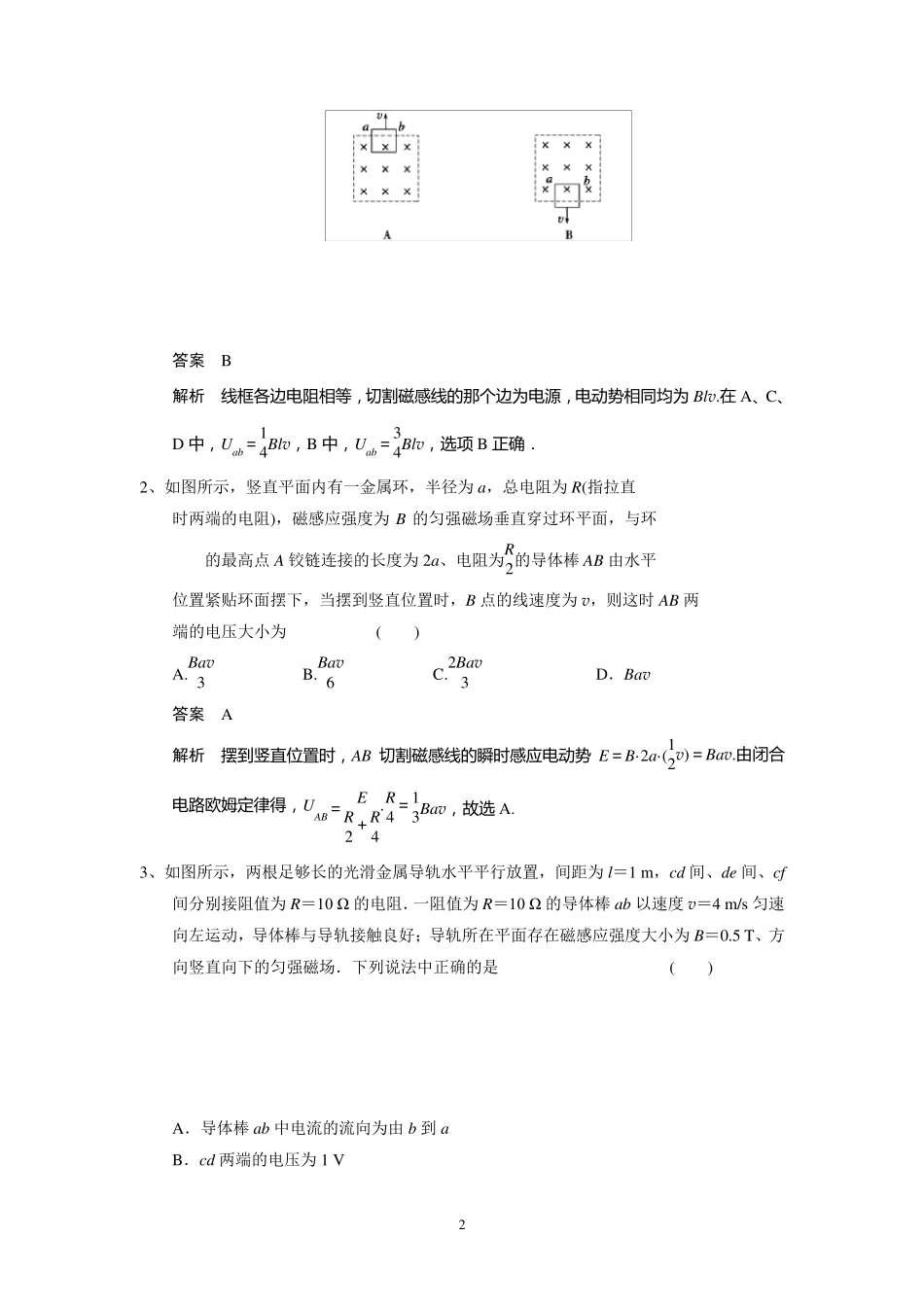

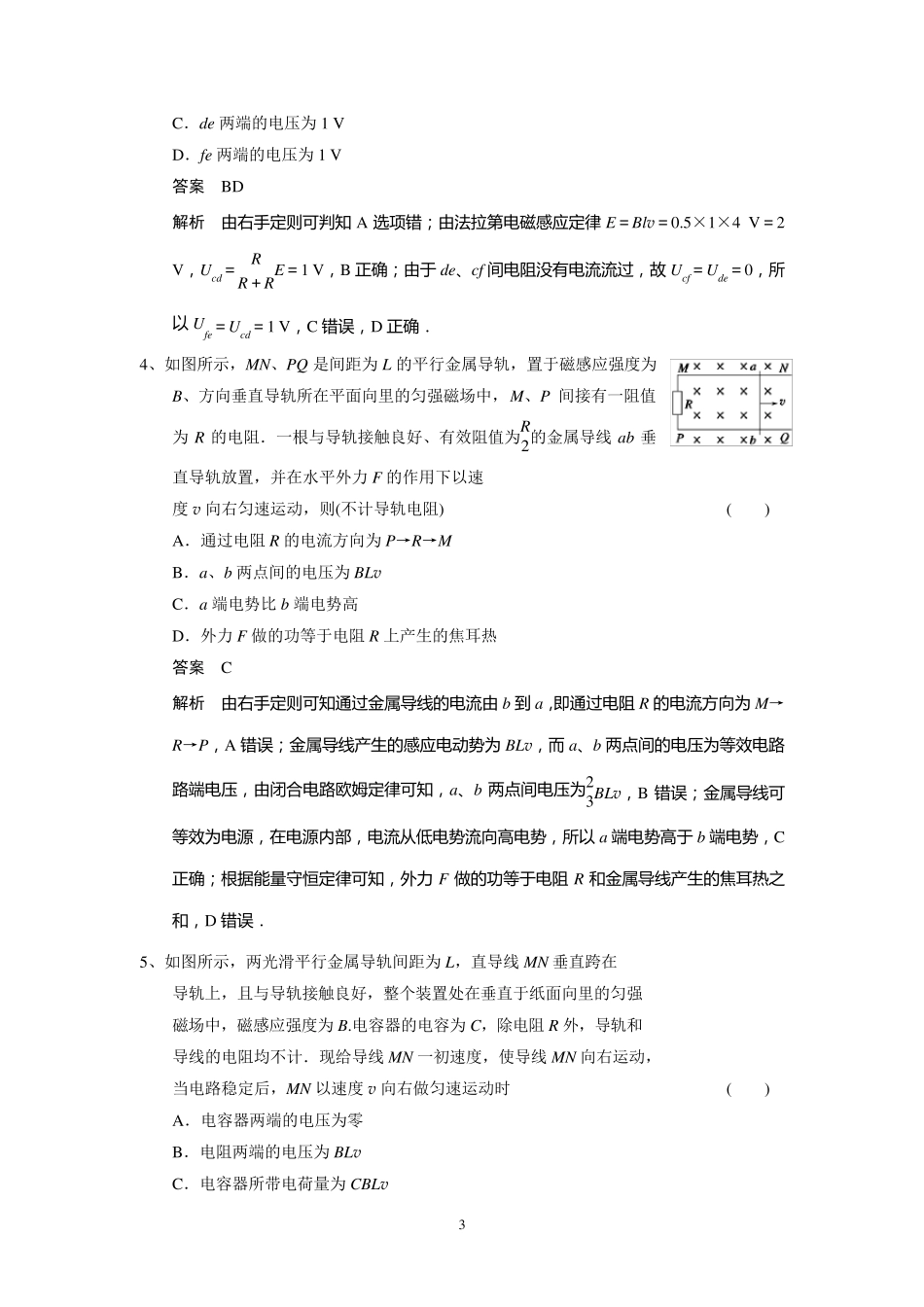

1 电磁感应中的电路问题 一、基础知识 1、内电路和外电路 (1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源． (2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电路． 2、电源电动势和路端电压 (1)电动势：E＝Blv 或E＝nΔΦΔt. (2)路端电压：U＝IR＝E－Ir. 3、对电磁感应中电源的理解 (1)电源的正负极、感应电流的方向、电势的高低、电容器极板带电问题，可用右手定则或楞次定律判定． (2)电源的电动势的大小可由 E＝Blv 或 E＝nΔΦΔt求解． 4、对电磁感应电路的理解 (1)在电磁感应电路中，相当于电源的部分把其他形式的能通过电流做功转化为电能． (2)“电源”两端的电压为路端电压，而不是感应电动势． 5、解决电磁感应中的电路问题三步曲 （1）确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用 E＝nΔΦΔt或 E＝Blvsin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向． （2）分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图． （3）利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解． 二、练习 1、[对电磁感应中等效电源的理解]粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边 a、b 两点间的电势差绝对值最大的是 ( ) 2 答案 B 解析 线 框 各 边 电 阻 相 等 ， 切 割 磁 感 线 的 那 个 边 为 电 源 ， 电 动 势 相 同 均 为 Blv.在 A、C、D 中， Uab＝14Blv， B 中， Uab＝34Blv， 选项 B 正确． 2、如图所示，竖直平面内有一金属环，半径为 a，总电阻为 R(指拉直 时两端的电阻)，磁感应强度为 B 的匀强磁场垂直穿过环平面，与环 的最高点 A 铰链连接的长度为 2a、电阻为R2的导体棒 AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为 v，则这时 AB 两 端的电压大小为 ( ) A.Bav3 B.Bav6 C.2Bav3 D．Bav 答案 A 解析 摆到竖直位置时， AB 切 割 磁 感 线 的 瞬时感 应电 动 势E＝B·2a·(12v)＝Bav.由闭合电 路欧姆定律得， UAB＝ ER2＋R4·R4＝13Bav， 故选 A. 3、如图所示，两根足够长的光滑金属导轨水平平...
