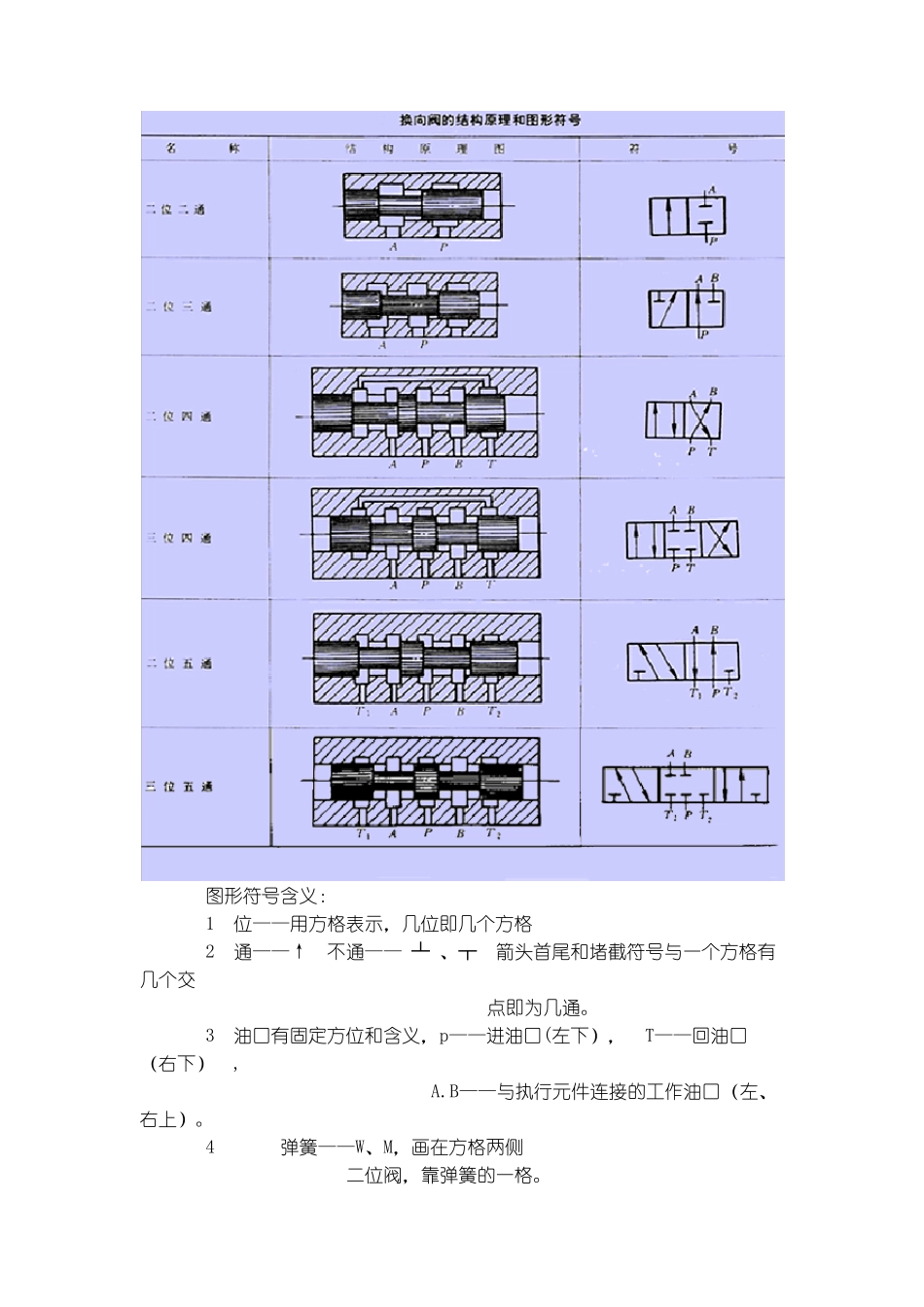

电 磁 换 向 阀 是 利 用 电 磁 铁 推 动 阀 芯 来 控 制 液 流 方 向 的 。采用 电 磁 换 向 阀 可以使操作轻便，容易实现自动 化操作，因此应用 极广。 电磁换向阀只是采用电磁铁来操纵滑阀阀芯运动，而阀芯的结构及型式可以是各种各样的，所以电磁滑阀可以是二位二通、二位三通、二位四通、三位四通和三位五通等多种型式。一般二位阀用一个电磁铁，三位阀需用两个电磁铁。 操纵电磁阀用的电磁铁分为交、直流两种，交流电磁铁的电压一般为 2 2 0 伏。其特点是启动力较大，换向时间短，价廉。但当阀芯卡住或吸力不够而使铁芯吸不上时，电磁铁容易因电流过大而烧坏，故工作可靠性较差，动作时有冲击，寿 命较低。直流电磁铁电压一般为 2 4 伏。其优点是工作可靠，不会因阀芯卡住而烧坏，寿命长，体积小，但启动力较交流电磁铁小，而且在无直流电源时，需整流设 备。为了提高电磁换向阀的工作可靠性和寿命，近年来，国内外正日益广泛地采用湿电磁铁，这种电磁铁与滑阀推杆间无须密封，消除了 O 形密封圈处的摩擦力，它的电磁线圈外面直接用工程塑料封固，不另作金属外壳，这样既保证了绝缘，又利于散热，所以工作可靠，冲击小，寿命长。 换向阀 作用：变换阀心在阀体内的相对工作位置，使阀体各油口连通或断开，从而 控制执行元件的换向或启停。 1 换向阀的分类 座阀式换向阀 按结构形式分 < 滑阀式换向阀 转阀式换向阀 2 滑阀式换向阀 （1）换向阀的结构和工作原理 阀体：有多级沉割槽的圆柱孔 结构〈 阀芯：有多段环行槽的圆柱体 分类： 二位 按工作位置数分 < 三位 位：阀心相对于阀体的工作位置数。 四位 二通 按通路数分 < 三通 通: 阀体对外连接的主要油口数 四通 （不包括控制油和泄漏油口） 五通 电磁换向阀 液动换向阀 按控制方式分 < 电液换向阀 机动换向阀 手动换向阀 图形符号含义： 1 位——用方格表示，几位即几个方格 2 通——↑ 不通—— ┴ 、┬ 箭头首尾和堵截符号与一个方格有几个交 点即为几通。 3 油口有固定方位和含义，p——进油口(左下）， T——回油口（右下） , A.B——与执行元件连接的工作油口（左、右上）。 4 弹簧——W、M，画在方格两侧 二位阀，靠弹簧的一格。 5 常态位置 〈 原理图中，油路应该连接在常态位置 三位阀，中间一格。 （2） 滑阀的中位机能 滑阀机能：换向阀处于常态位置时，阀中各油...
