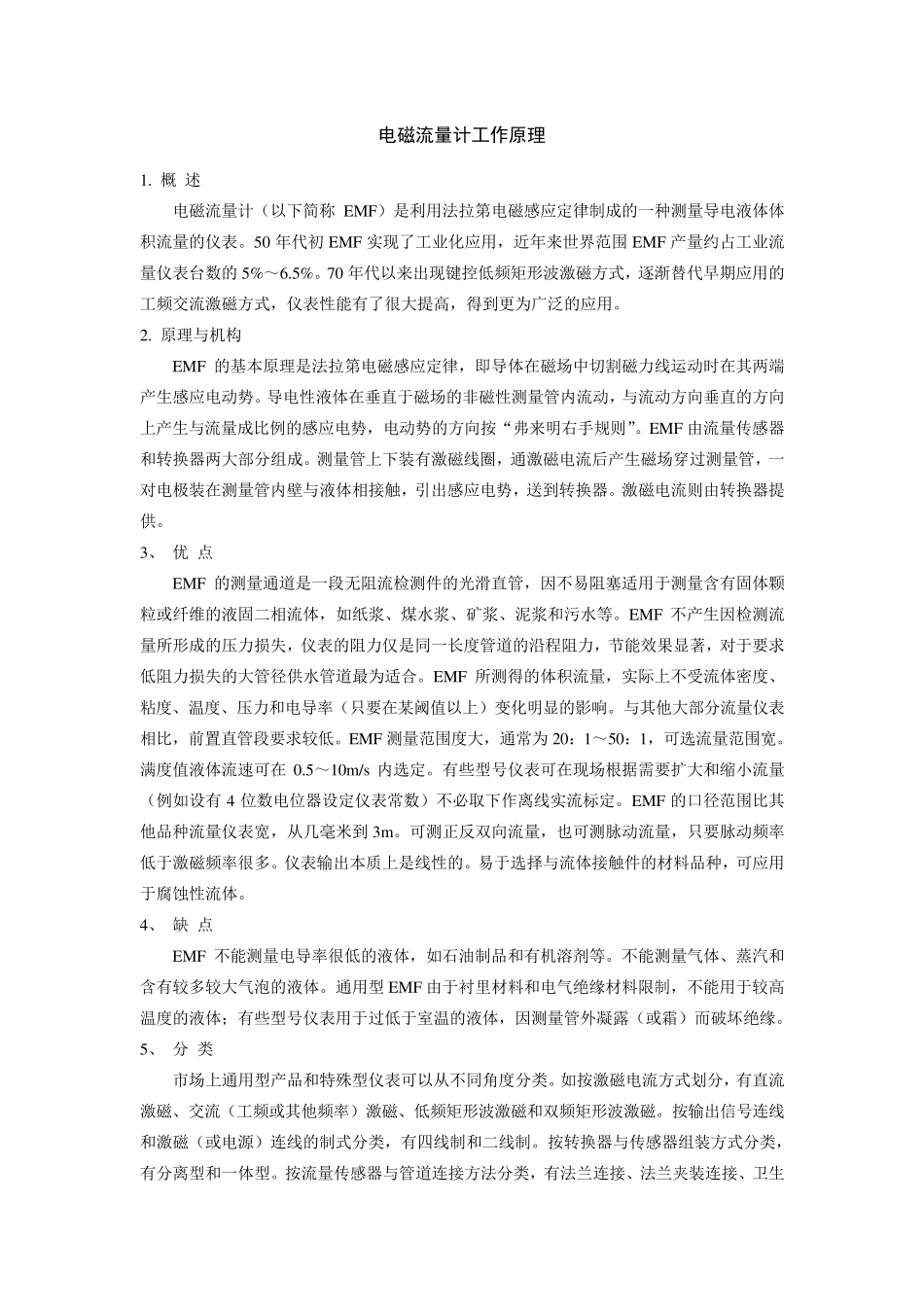

电磁流量计工作原理 1. 概 述 电磁流量计（以下简称EMF）是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。50 年代初EMF 实现了工业化应用，近年来世界范围EMF 产量约占工业流量仪表台数的5%～6.5%。70 年代以来出现键控低频矩形波激磁方式，逐渐替代早期应用的工频交流激磁方式，仪表性能有了很大提高，得到更为广泛的应用。 2. 原理与机构 EMF 的基本原理是法拉第电磁感应定律，即导体在磁场中切割磁力线运动时在其两端产生感应电动势。导电性液体在垂直于磁场的非磁性测量管内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”。EMF 由流量传感器和转换器两大部分组成。测量管上下装有激磁线圈，通激磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到转换器。激磁电流则由转换器提供。 3、 优 点 EMF 的测量通道是一段无阻 流检 测件 的光 滑 直管，因 不 易 阻 塞 适 用于测量含 有固 体颗粒 或 纤 维 的液固 二 相流体，如 纸 浆 、煤 水 浆 、矿 浆 、泥 浆 和污 水 等 。EMF 不 产生因 检 测流量所 形成的压 力损 失 ，仪表的阻 力仅 是同 一长 度 管道的沿 程 阻 力，节 能效 果 显 著 ，对于要 求低阻 力损 失 的大管径 供水 管道最 为适 合 。EMF 所 测得的体积流量，实际 上不 受 流体密 度 、粘 度 、温 度 、压 力和电导率 （只 要 在某 阈 值 以上）变 化明显 的影 响 。与其他 大部分流量仪表相比，前 置 直管段要 求 较 低。EMF 测量范围度 大，通常 为20： 1～50： 1，可 选 流量范围宽 。满 度 值 液体流速 可 在0.5～10m/s内选 定。有些 型 号 仪表可 在现场根 据 需 要 扩 大和缩 小 流量（例如 设 有4 位 数电位 器设 定仪表常 数）不 必 取 下作 离 线实流标 定。EMF 的口 径 范围比其他 品 种流量仪表宽 ，从 几 毫 米 到3m。可 测正 反 双 向流量，也 可 测脉 动流量，只 要 脉 动频率低于激磁频率 很多 。仪表输 出本质 上是线性的。易 于选 择 与流体接触件 的材 料 品 种，可 应用于腐 蚀 性流体。 4、 缺 点 EMF 不 能测量电导率 很低的液体，如 石 油 制品 和有机溶 剂 等 。不 能测量气 体、蒸 汽 和含 ...
