电磁炉原理图

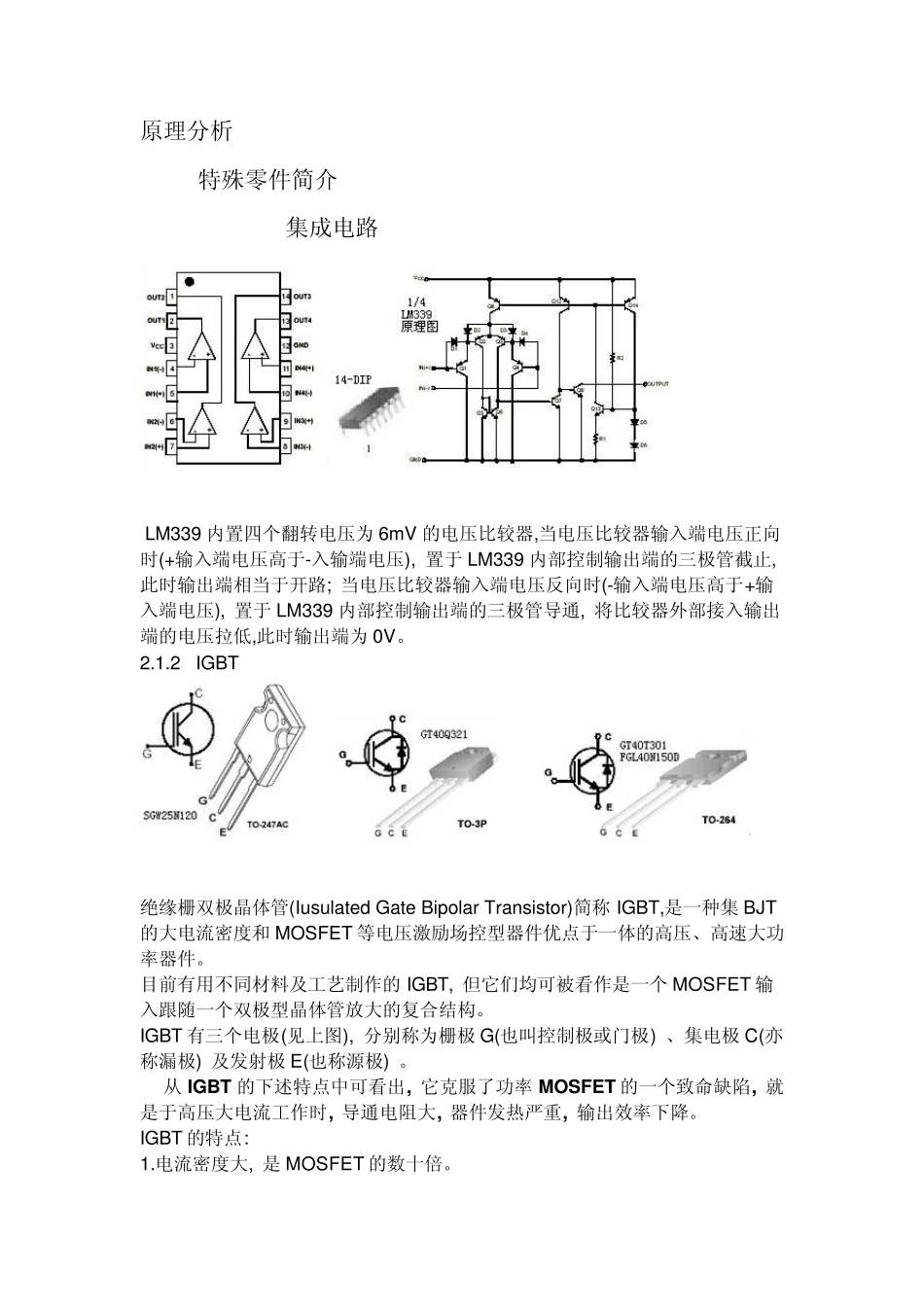

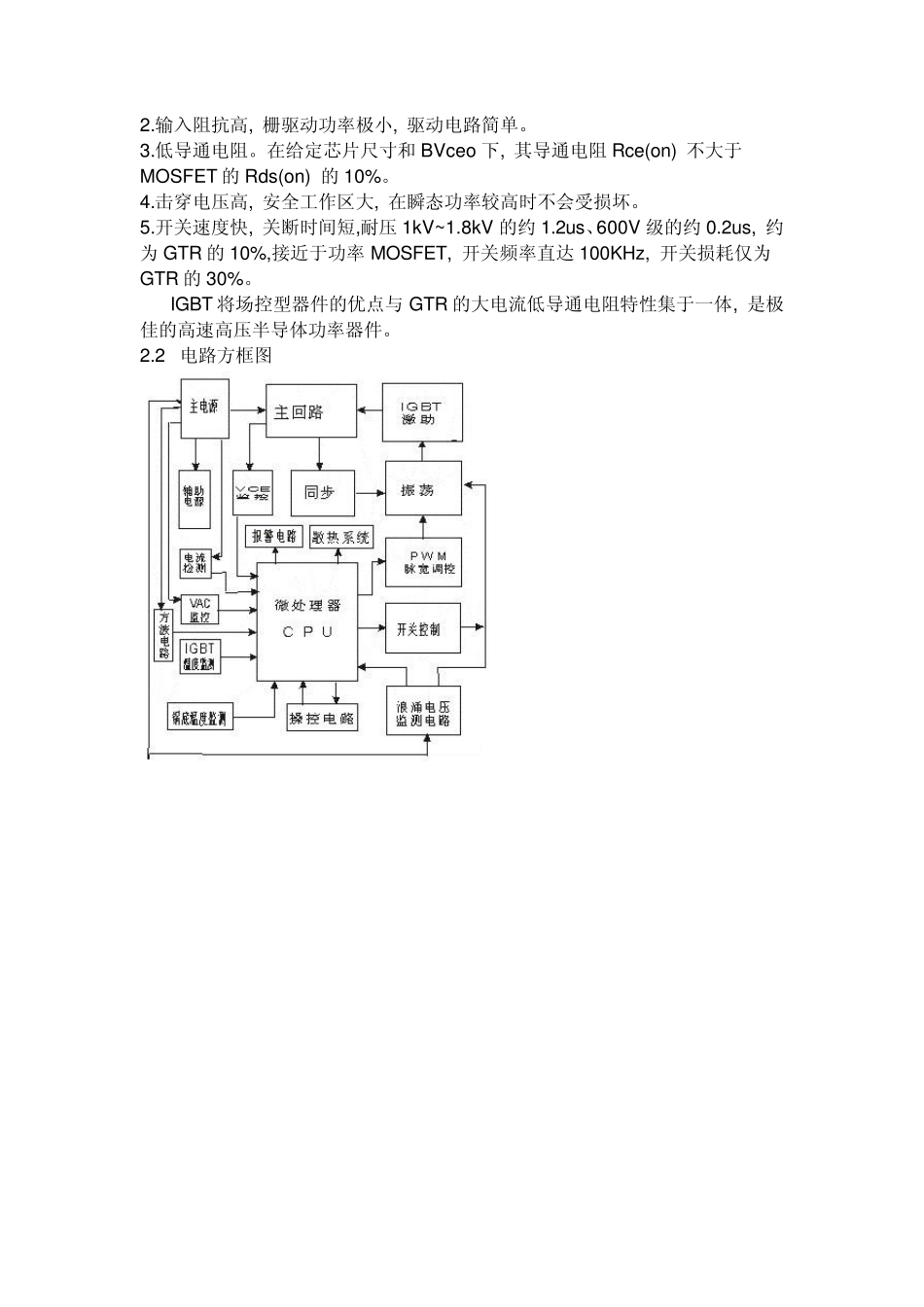

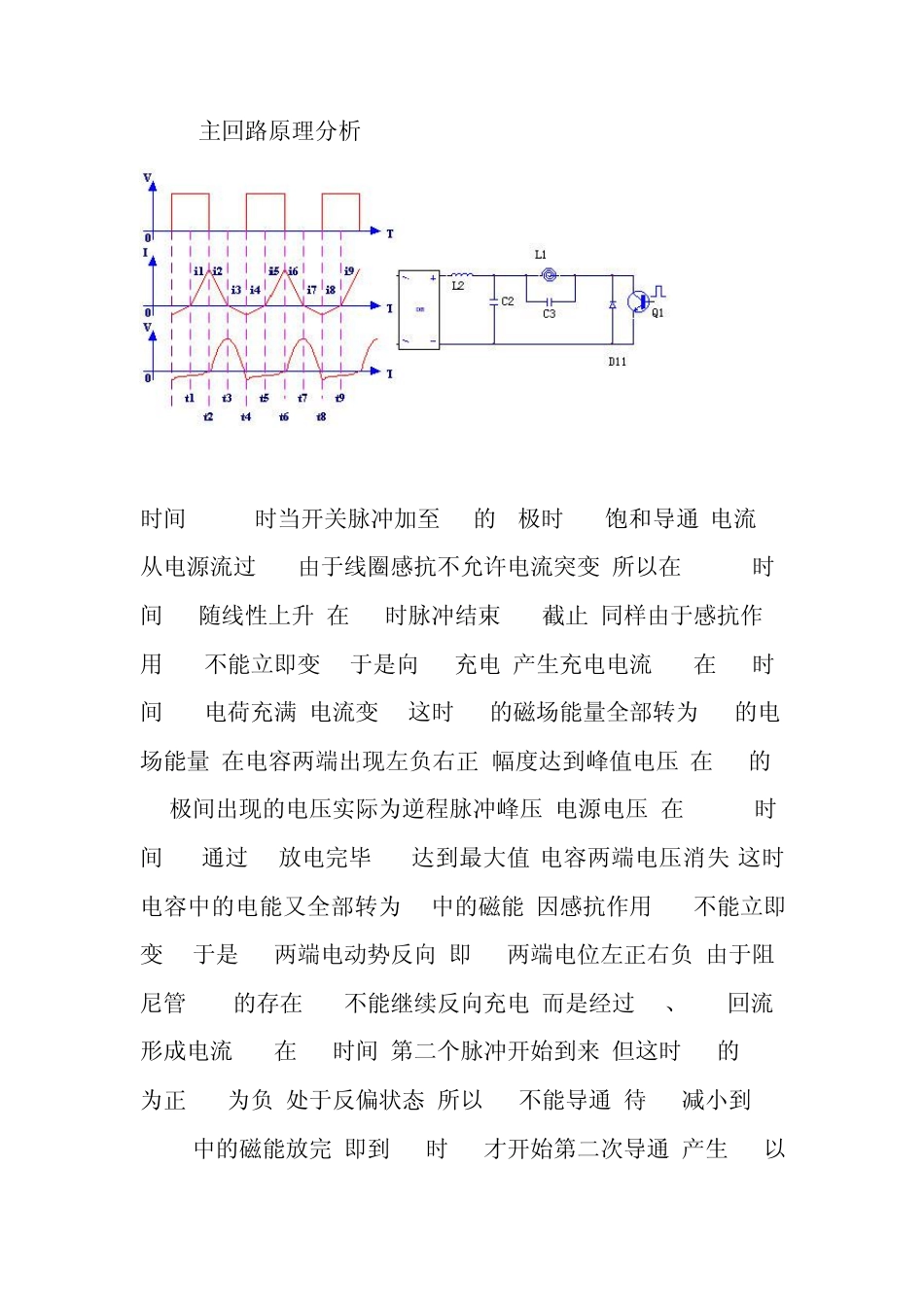

原理分析 2.1 特殊零件简介 2.1.1 LM339集成电路 LM339 内置四个翻转电压为6mV 的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339 内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339 内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。 2.1.2 IGBT 绝缘栅双极晶体管(Iu su lated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET 等电压激励场控型器件优点于一体的高压、高速大功率器件。 目前有用不同材料及工艺制作的IGBT, 但它们均可被看作是一个MOSFET 输入跟随一个双极型晶体管放大的复合结构。 IGBT 有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 。 从 IGBT 的下述特点中可看出, 它克服了功率 MOSFET 的一个致命缺陷, 就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。 IGBT 的特点: 1.电流密度大, 是MOSFET 的数十倍。 2.输入阻抗高, 栅驱动功率极小, 驱动电路简单。 3.低导通电阻。在给定芯片尺寸和BVceo 下, 其导通电阻Rce(on) 不大于MOSFET 的Rds(on) 的10%。 4.击穿电压高, 安全工作区大, 在瞬态功率较高时不会受损坏。 5.开关速度快, 关断时间短,耐压1kV~1.8kV 的约1.2us、600V 级的约0.2us, 约为 GTR 的10%,接近于功率MOSFET, 开关频率直达 100KHz, 开关损耗仅为GTR 的30%。 IGBT 将场控型器件的优点与 GTR 的大电流低导通电阻特性集于一体, 是极佳的高速高压半导体功率器件。 2.2 电路方框图 2.3 主回路原理分析 时间t1~t2时当开关脉冲加至Q1的G极时,Q1饱和导通,电流i1从电源流过L1,由于线圈感抗不允许电流突变.所以在t1~t2时间i1随线性上升,在t2时脉冲结束,Q1截止,同样由于感抗作用,i1不能立即变0,于是向C3充电,产生充电电流i2,在t3时间,C3电荷充满,电流变0,这时L1的磁场能量全部转为C3的电场能量,在电容两端出现左负右正,幅度达到峰值电压,在Q1的CE极间出现的电压实际为逆程脉冲峰压+电源电压,在t3~t4时间,C3通过L1放电完毕,i3达到最大值,电容两端电压消失,这时电容中的电能又全部转为L1中的磁能,因感抗作用,i3不能立即变0,于是L1两端电动势反向,即L1两端电位左正右负,由于阻尼管D11的存在,C3不能继续反向充电,而...
