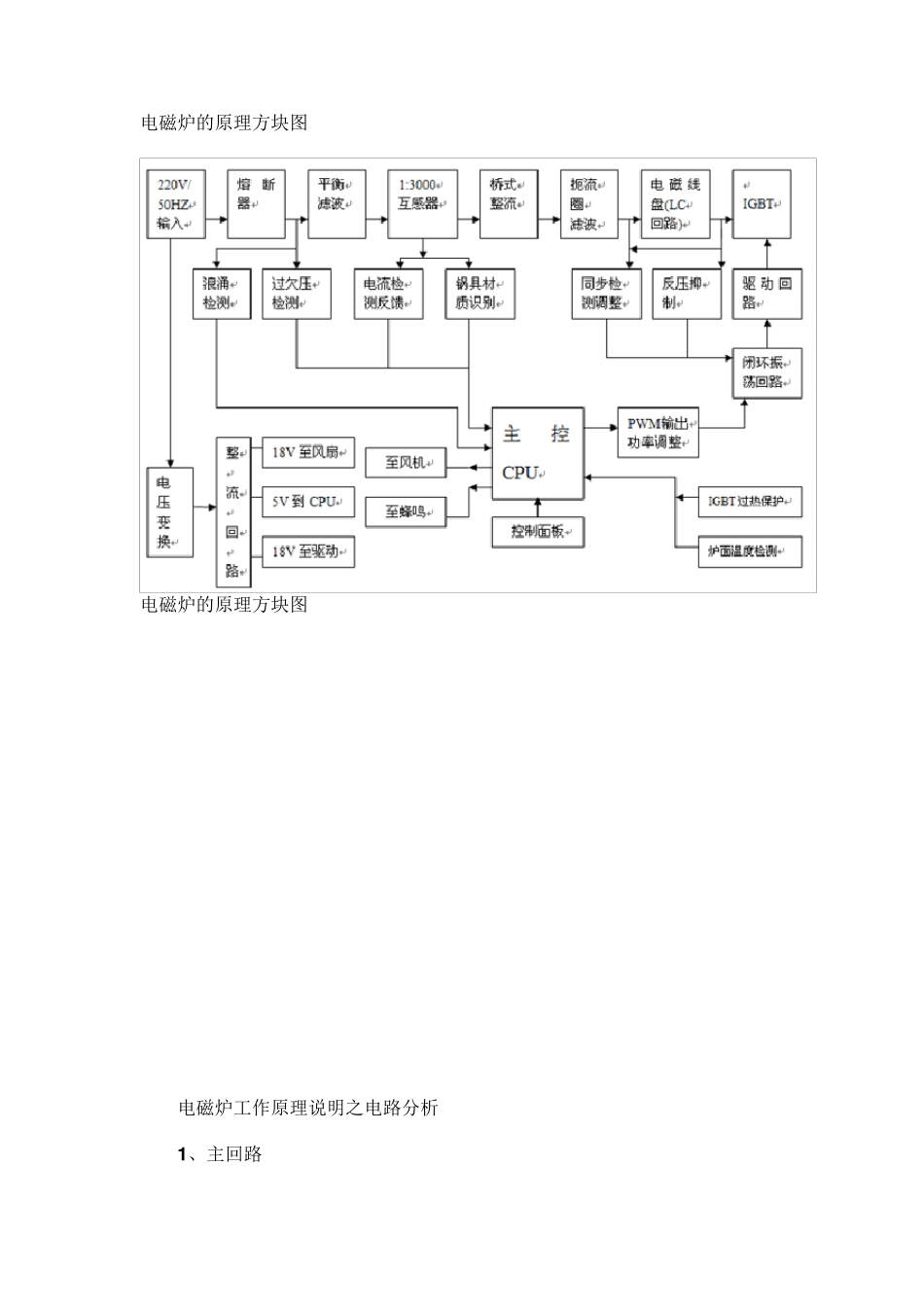

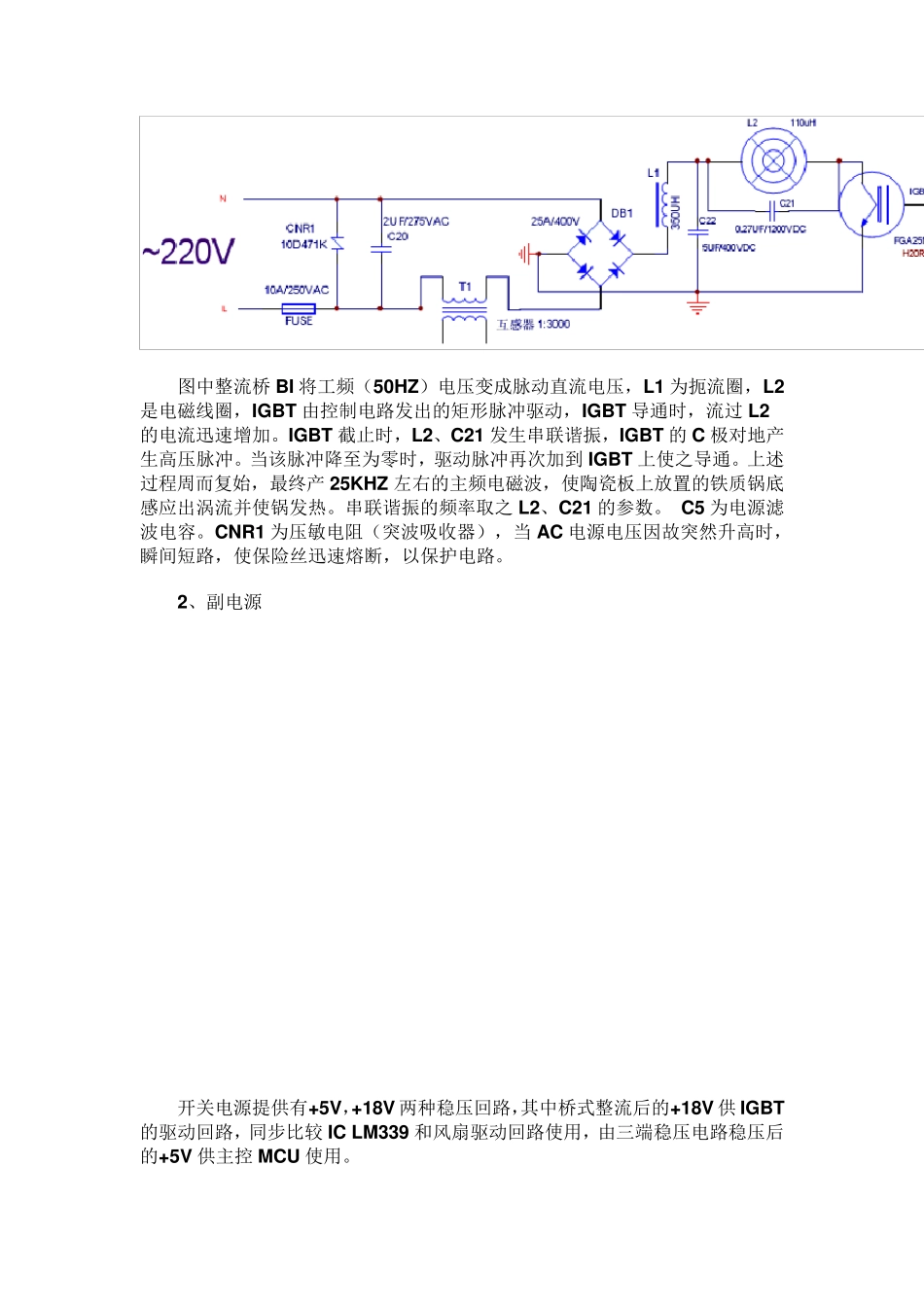

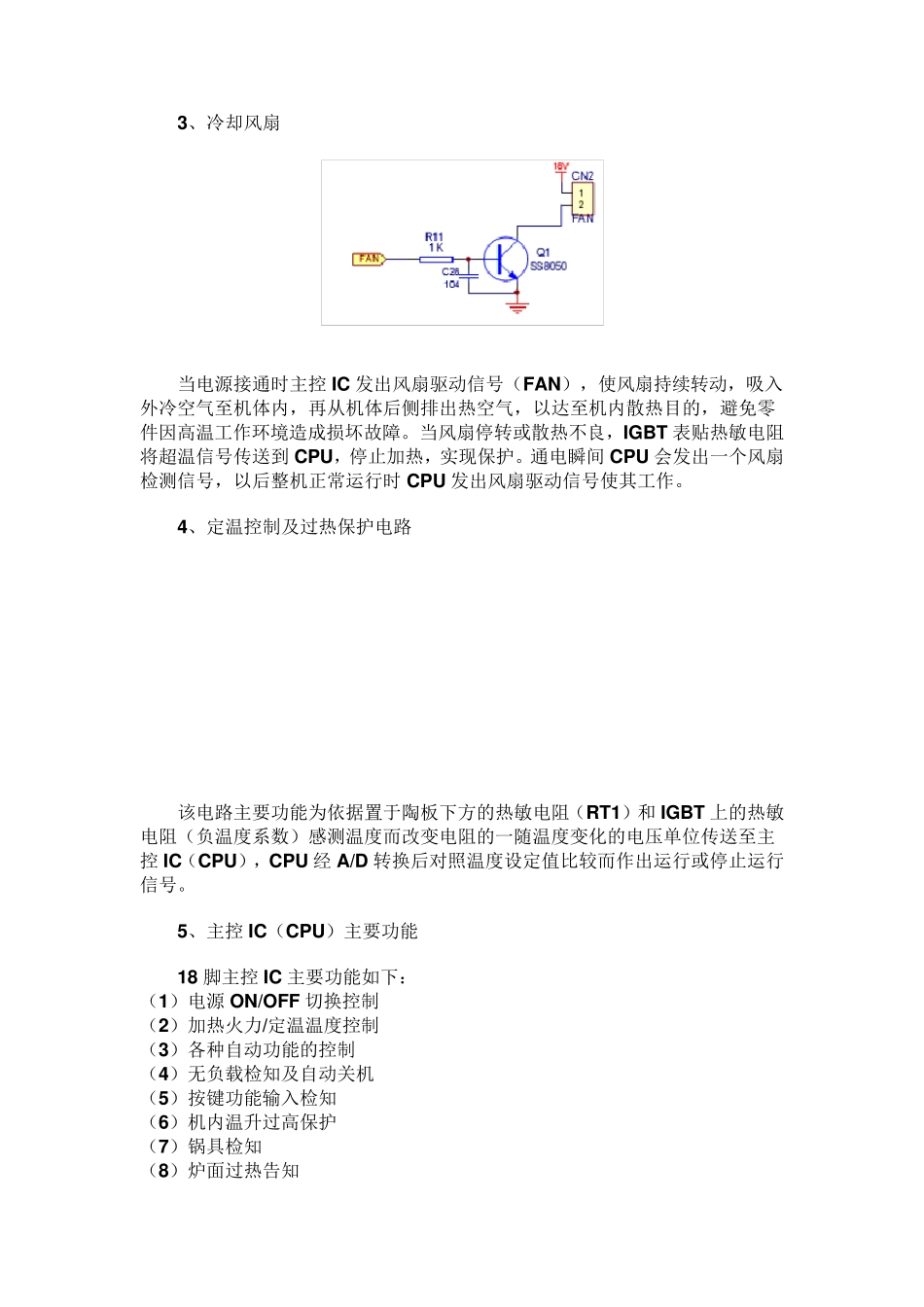

电磁炉的原理方块图 电磁炉的原理方块图 电磁炉工作原理说明之电路分析 1 、主回路 图中整流桥BI 将工频（50HZ）电压变成脉动直流电压，L1 为扼流圈，L2是电磁线圈，IGBT 由控制电路发出的矩形脉冲驱动，IGBT 导通时，流过L2的电流迅速增加。IGBT 截止时，L2、C21 发生串联谐振，IGBT 的C 极对地产生高压脉冲。当该脉冲降至为零时，驱动脉冲再次加到 IGBT 上使之导通。上述过程周而复始，最终产 25KHZ 左右的主频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。串联谐振的频率取之 L2、C21 的参数。 C5 为电源滤波电容。CNR1 为压敏电阻（突波吸收器），当 AC 电源电压因故突然升高时，瞬间短路，使保险丝迅速熔断，以保护电路。 2、副电源 开关电源提供有+5V，+18V 两种稳压回路，其中桥式整流后的+18V 供 IGBT的驱动回路，同步比较 IC LM339 和风扇驱动回路使用，由三端稳压电路稳压后的+5V 供主控MCU 使用。 3、冷却风扇 当电源接通时主控 IC 发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排出热空气，以达至机内散热目的，避免零件因高温工作环境造成损坏故障。当风扇停转或散热不良，IGBT 表贴热敏电阻将超温信号传送到 CPU，停止加热，实现保护。通电瞬间 CPU 会发出一个风扇检测信号，以后整机正常运行时 CPU 发出风扇驱动信号使其工作。 4、定温控制及过热保护电路 该电路主要功能为依据置于陶板下方的热敏电阻（RT1）和 IGBT 上的热敏电阻（负温度系数）感测温度而改变电阻的一随温度变化的电压单位传送至主控 IC（CPU），CPU 经 A/D 转换后对照温度设定值比较而作出运行或停止运行信号。 5、主控 IC（CPU）主要功能 18 脚主控 IC 主要功能如下： （1）电源 ON/OFF 切换控制 （2）加热火力/定温温度控制 （3）各种自动功能的控制 （4）无负载检知及自动关机 （5）按键功能输入检知 （6）机内温升过高保护 （7）锅具检知 （8）炉面过热告知 （9）散热风扇控制 （10）各种面板显示的控制 6、负载电流检知电路 该电路中 T2（互感器）串接在 DB（桥式整流器）前的线路上，因此 T2 二次侧的AC 电压可反映输入电流的变化，此 AC 电压再经 D13、D14、D15、D5全波整流为 DC 电压，该电压经分压后直接送 CPU 的AD 转换后，CPU 根据转换后的AD值判断电流大小经软件计算功率并控制PW M输出大小来控制功率及检知负...
