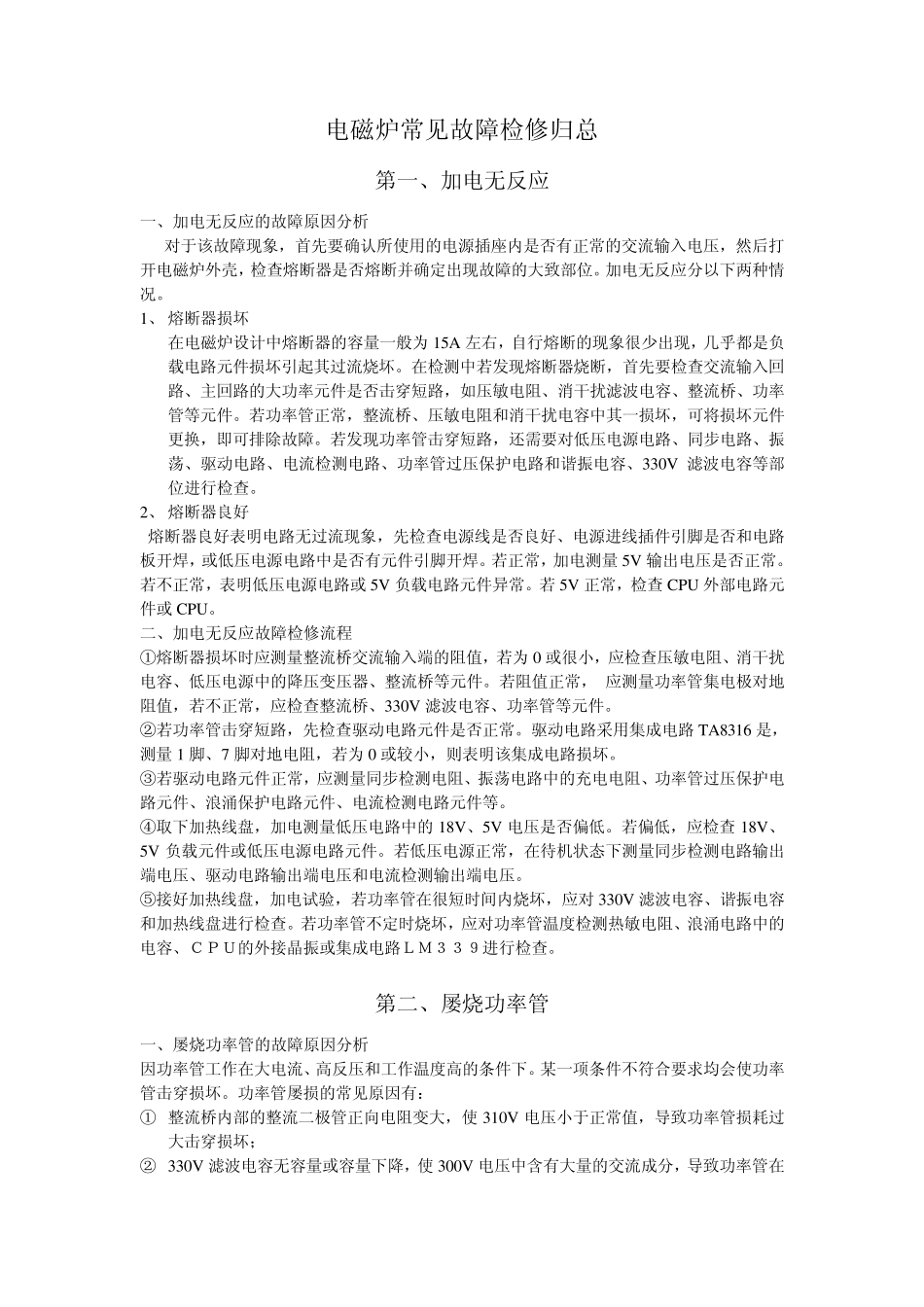

电磁炉常见故障检修归总 第一、加电无反应 一、加电无反应的故障原因分析 对于该故障现象,首先要确认所使用的电源插座内是否有正常的交流输入电压,然后打开电磁炉外壳,检查熔断器是否熔断并确定出现故障的大致部位。加电无反应分以下两种情况。 1、 熔断器损坏 在电磁炉设计中熔断器的容量一般为 15A 左右,自行熔断的现象很少出现,几乎都是负载电路元件损坏引起其过流烧坏。在检测中若发现熔断器烧断,首先要检查交流输入回路、主回路的大功率元件是否击穿短路,如压敏电阻、消干扰滤波电容、整流桥、功率管等元件。若功率管正常,整流桥、压敏电阻和消干扰电容中其一损坏,可将损坏元件更换,即可排除故障。若发现功率管击穿短路,还需要对低压电源电路、同步电路、振荡、驱动电路、电流检测电路、功率管过压保护电路和谐振电容、330V 滤波电容等部位进行检查。 2、 熔断器良好 熔断器良好表明电路无过流现象,先检查电源线是否良好、电源进线插件引脚是否和电路板开焊,或低压电源电路中是否有元件引脚开焊。若正常,加电测量 5V 输出电压是否正常。若不正常,表明低压电源电路或5V 负载电路元件异常。若 5V 正常,检查 CPU 外部电路元件或CPU。 二、加电无反应故障检修流程 ①熔断器损坏时应测量整流桥交流输入端的阻值,若为 0 或很小,应检查压敏电阻、消干扰电容、低压电源中的降压变压器、整流桥等元件。若阻值正常, 应测量功率管集电极对地阻值,若不正常,应检查整流桥、330V 滤波电容、功率管等元件。 ②若功率管击穿短路,先检查驱动电路元件是否正常。驱动电路采用集成电路 TA8316 是,测量 1 脚、7 脚对地电阻,若为 0 或较小,则表明该集成电路损坏。 ③若驱动电路元件正常,应测量同步检测电阻、振荡电路中的充电电阻、功率管过压保护电路元件、浪涌保护电路元件、电流检测电路元件等。 ④取下加热线盘,加电测量低压电路中的 18V、5V 电压是否偏低。若偏低,应检查 18V、5V 负载元件或低压电源电路元件。若低压电源正常,在待机状态下测量同步检测电路输出端电压、驱动电路输出端电压和电流检测输出端电压。 ⑤接好加热线盘,加电试验,若功率管在很短时间内烧坏,应对 330V 滤波电容、谐振电容和加热线盘进行检查。若功率管不定时烧坏,应对功率管温度检测热敏电阻、浪涌电路中的电容、CPU的外接晶振或集成电路LM339进行检查。 第二、屡烧功率管 一、屡烧功率管的故障...
