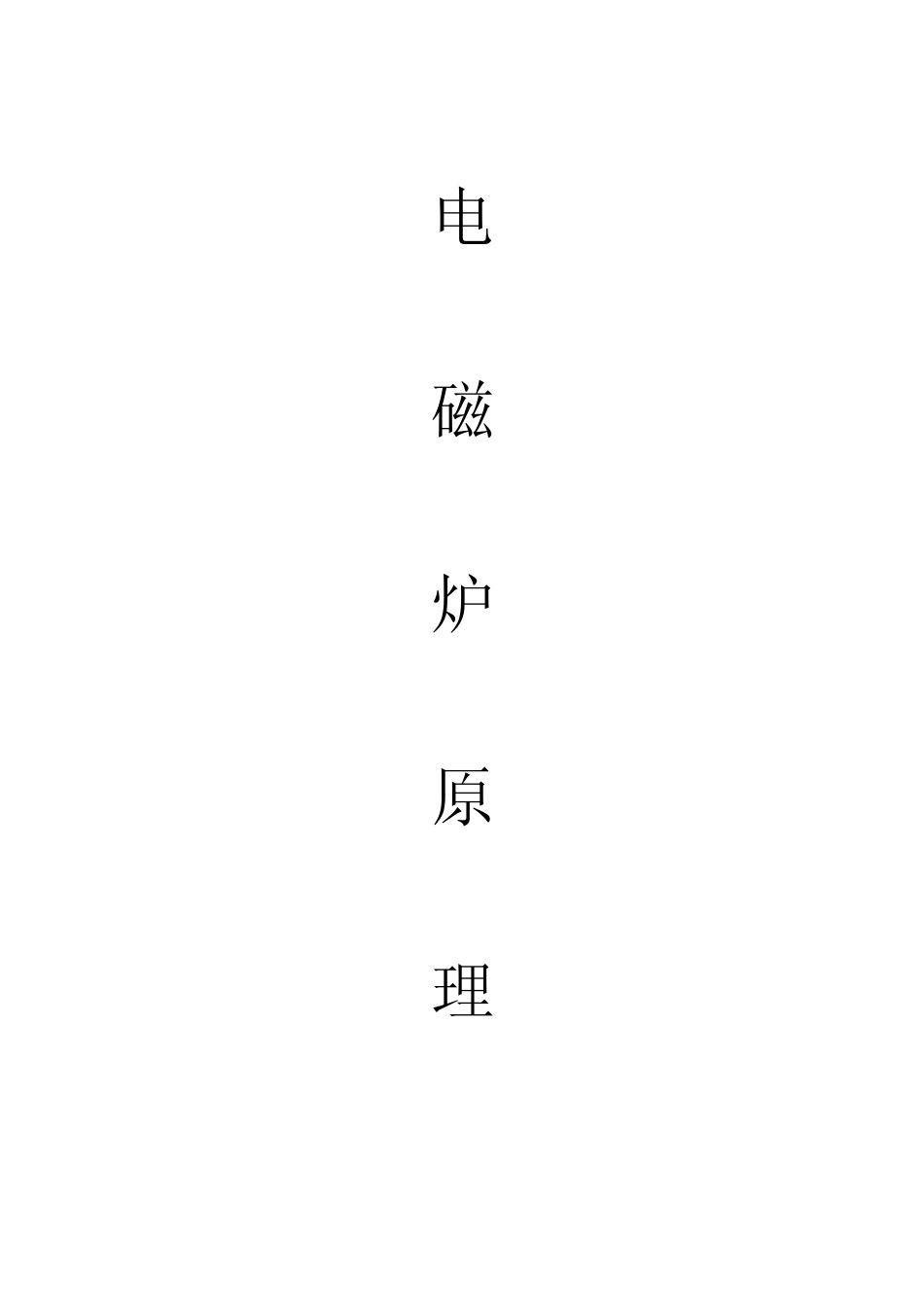

电 磁 炉 原 理 电磁炉维修原理 1、产品分类： 按主板类型分为四类：606G、688A、766A、777 四类。 2、功能方框图： 3、各功能模块简介： 一、EMC 防护模块： 功能：防护高频干扰或者雷击等对后面的电路造成的损坏。 主要原件：主要由 RZ1、C1、R30 组成 RZ1：压敏电阻；检测电压变化，同时具有突变性。当外加电压达到或者突破压敏电压额定值 Uc时，Rz1 阻值大大降低，流过的电流陡增。 C1、R30 吸收电源中的高频谐波。 整流、滤波、EMC 防护电路 整流、滤波的主要功能：AC—DC 转变，整流的核心元件 BG1，L、C 构成滤波电路。 小知识：电感对脉动电流产生饭电动势，对交流阻值很大。电感滤波电路通常用作负载电流很大，二对滤波效果要求不是很严场合。 二、LC 震荡模块： LC 震荡电路 LC 震荡电路： 是电磁炉的主要电路之一，工作原理：LC 并联谐振。 具体工作过程： 当IGBT 的C 极电压为0 伏时，IGBT 导通，电感（线圈）储能，当IGBT 由导通转到截止时，由于线圈的作用，电感电流继续沿先前方向流动。由于IGBT 关闭，故电感对C5 充电，当充电电流为0 时C 极电压达到最高值，此值为IGBT 的耐压指标的直接依据。当C 极电压达到最高值后，电容C15 开始对线圈放电，，此时C 极电压变低，当接近0V 时，IGBT 再次打开（有控制电路检测、监控）。 由此产生震荡波形。 三、同步模块 主要作用：控制IGBT 开关同步，主要元件：电压比较器 IC2 的第 8、9、14 脚和分压电阻 R14、15、16、17、18、19、21、22、3滤波电容C19、20钳位二极管D9构成。电压比较器的第9脚检查IGBT的C 极电压，当检查的电压大于第8 脚时，比较器的输出脚14 就会有一个高电平；低于第8 脚时，14 脚会有一个低电平。该信号送到后面的波形发生电路，于三角波形进行修正后送到功率控制电路，以控制IGBT 的导通于截止。 四、波形发生模块 主要作用：产生标准的锯齿波。 主要元件：电压比较器IC2 的10、11、13 脚电阻 R8、27、积分电容 C23 滤波电容 C24 钳位二极管 D9 构成。它在比较器的反向端产生波形，然后和送过来的同步信号、功率控制信号进行修正。由 14脚输出接近于方波的控制信号。 五、电流检查模块 电流检查电路的构成： 康铜丝RK1、R20、6、7、C14、1、13、可调电阻 VR1、IC1（LM393）的2、3、1 脚构成。从康铜丝采集的电压经过 R20、VR1 分压之后送到 IC1 的2、3 脚进行比较放大...
