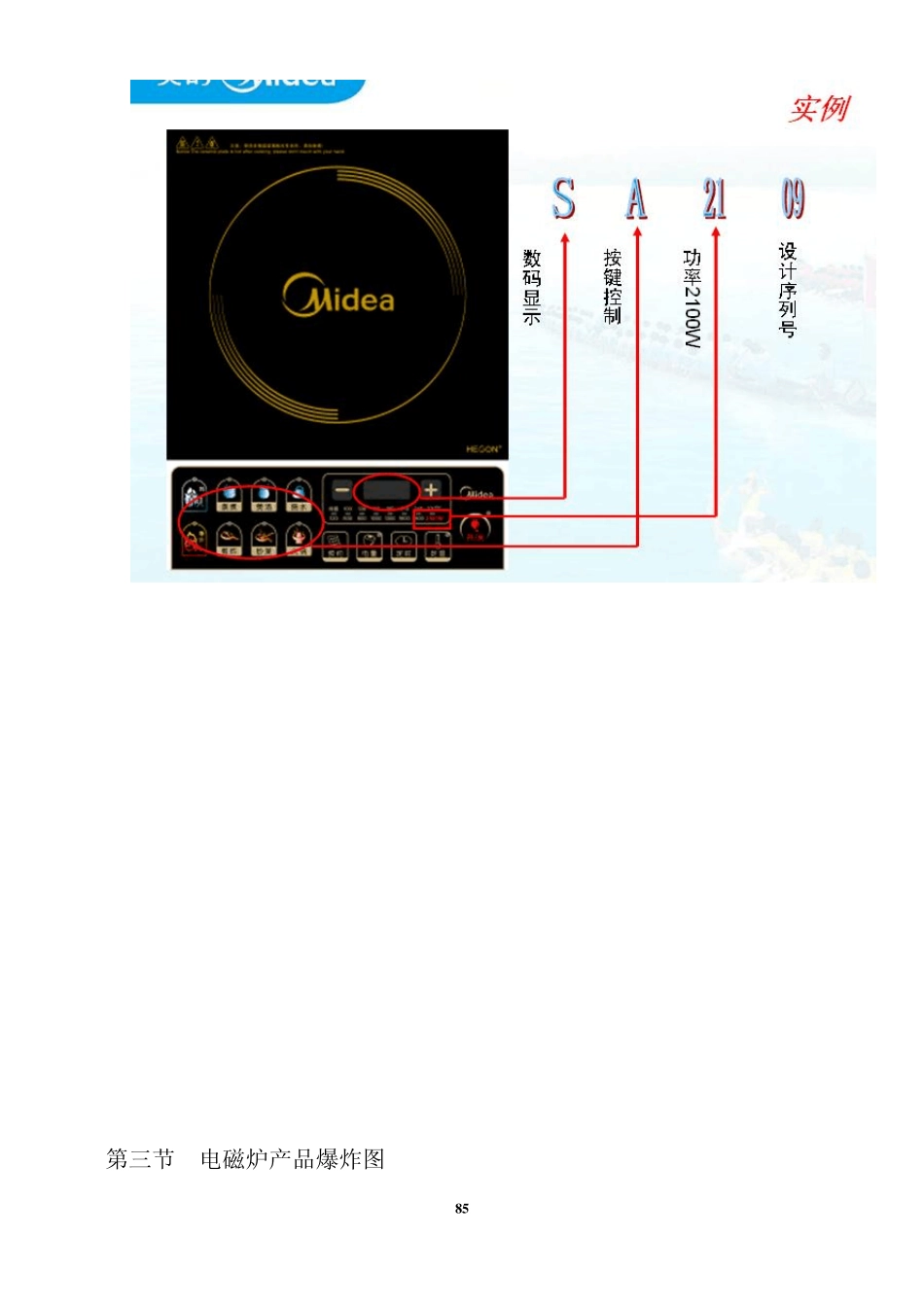

8 4 0 9 年电磁炉维修手册 第一节 0 9 年美的电磁炉使用主板概述 09年，美的电磁炉国内单炉主要使用TM-S1-01A-A(TM-S1-01A升级版),TM-S1-01D两块主板。 两块主板使用不同的集成芯片，前者使用S007芯片，后者使用三洋芯片。 集成芯片内置单片机处理单元，比较器，放大器等电路。从而大大简化了电磁炉外围电路。下面分别讲述此两块主板线路主要原理，维修方法。由于此两块主板芯片原理，外围线路基 本相似，读者可按类比方法理解或维修。 第二节 产品命名方式 0 9 年国内单炉产品命名方式如下： 8 5 第三节 电磁炉产品爆炸图 8 6 一、电磁炉的结构分析 电磁炉的立体结构分析图 电磁炉的结构相对来说较简单，主要由：塑料外壳、陶瓷面板、电控系统、散8 7 热系统等构成。如下图： ⑴、塑料面盖和塑料底座构成了电磁炉的塑料外壳。 ⑵、陶瓷面板就是电磁炉上的微晶玻璃板。 ⑶、电控系统主要由主电路板、显示板、线圈盘等组件构成。 ⑷、散热系统由散热风机、温度传感器、电路板散热片等组成。 电磁炉的整体结构图 第四节 电磁炉工作原理 微晶面板 塑料底座 主电路板 显 示 板 线 圈 盘 塑料面盖 风 机 8 8 一、电磁炉工作原理 1、电磁炉的加热原理 电磁炉主要是利用电磁感应原理将电能转换为热能的厨房电器。 当电磁炉在正常工作时，由整流电路将 50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为 20-40KHz的高频电压。电磁炉线圈盘上就会产生交变磁场，磁力线就会在锅具底部反复切割变化，使锅具底部产生环状电流（涡流），并利用无数的小涡流高速振荡铁分子，致使器皿本身自行高速发热，然后通过热量传递原理，使器皿加热盛装在其内的东西。 这种振荡生热的加热方式，能减少热量传递的中间环节，大大提高制热效率。 电磁炉是应用高频感应涡流生热的原理设计制造的，它保持并大大优于一般热源炉的烹饪功能，有“烹饪之神”的美誉。 2、电磁炉电控部分工作原理 3 、电磁炉工作流程： 检有锅 开机 无锅，蜂鸣器叫，1 分钟后自动关机 8 9 4 、美的电磁炉电气性能参数 序号 项 目 指标 1 电源电压适用范围 50/60Hz 140~280VAC（公差±10V） 2 工作环境温度范围 0℃～40℃ 3 待机状态消耗功率(220V电压) 5W以下（VFD产品除外） 5 、电磁炉各种功能控制原理 目前，电磁炉行业里各大品牌厂家的产品，一般就产品功能设计来说都各有特色，自成一家。...
