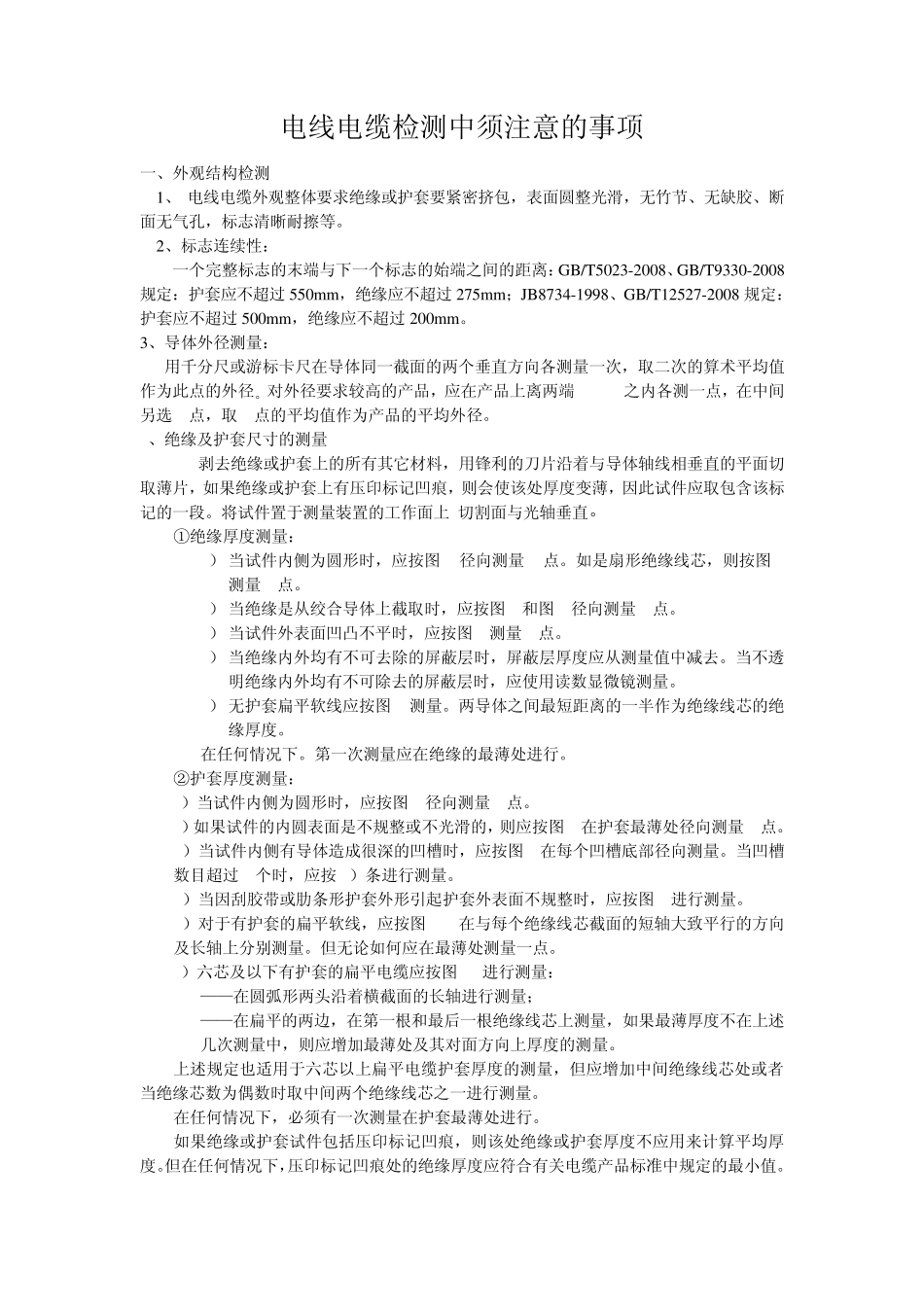

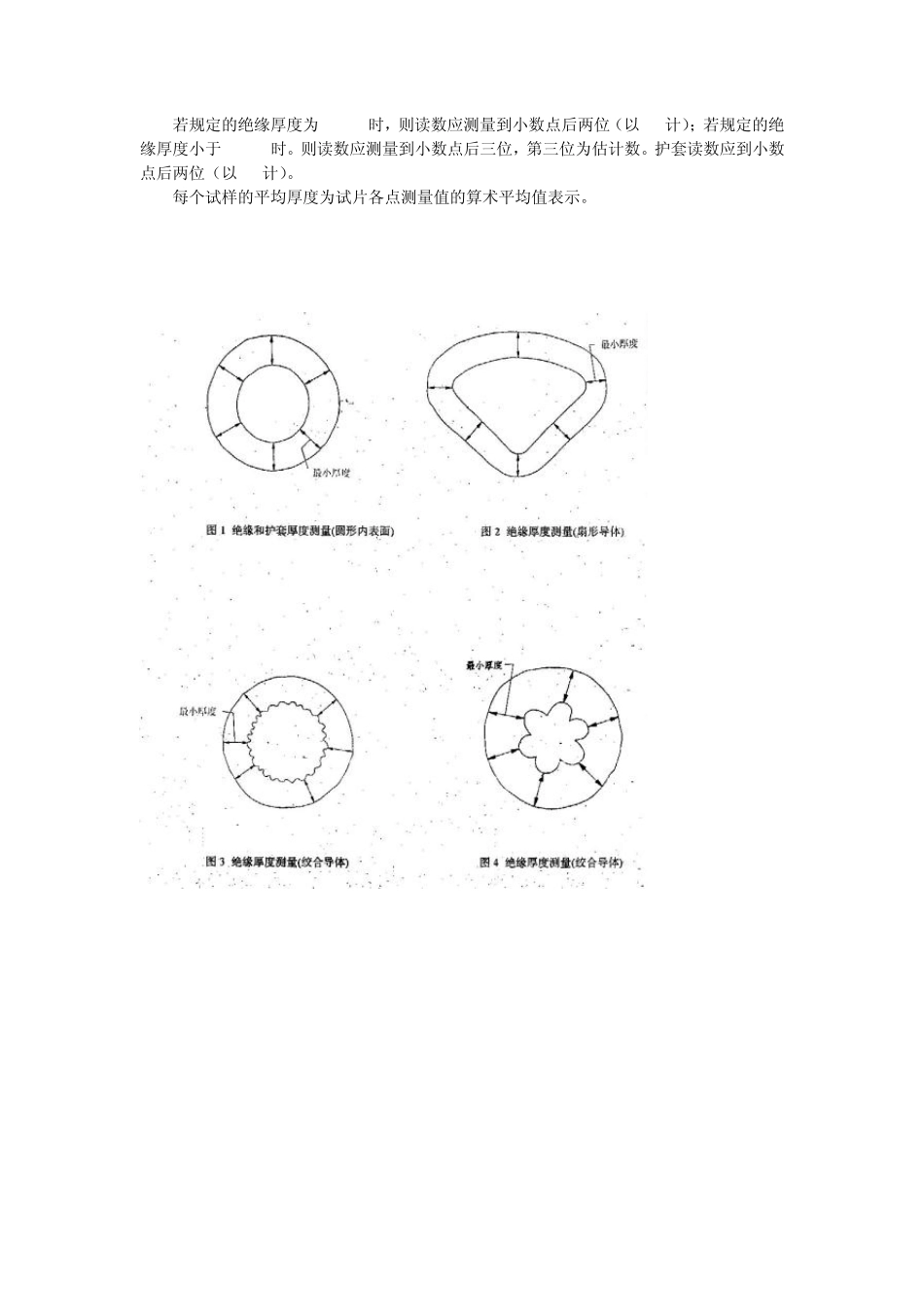

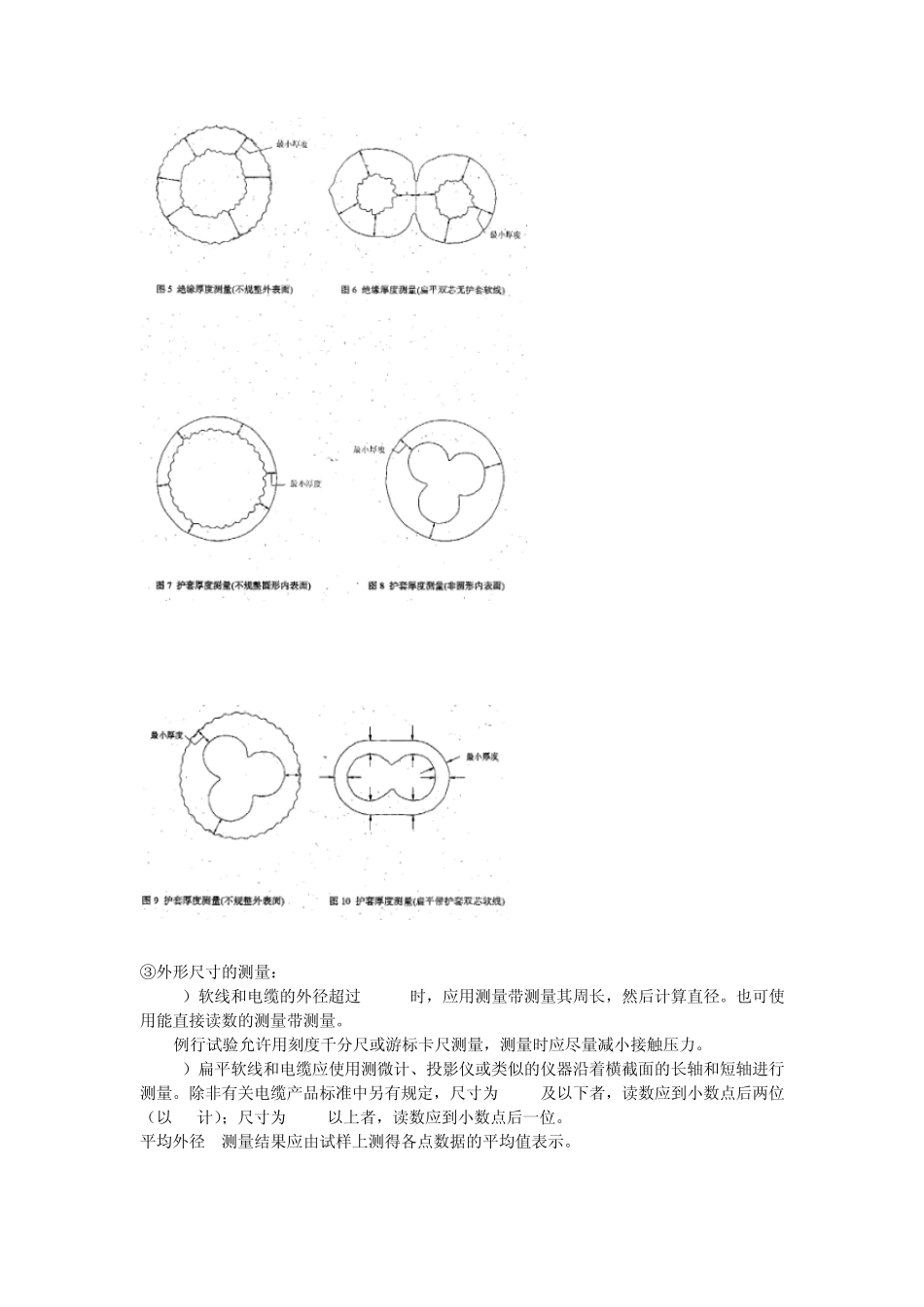

电线电缆检测中须注意的事项 一、外观结构检测 1、 电线电缆外观整体要求绝缘或护套要紧密挤包,表面圆整光滑,无竹节、无缺胶、断面无气孔,标志清晰耐擦等。 2、标志连续性: 一个完整标志的末端与下一个标志的始端之间的距离:GB/T5023-2008、GB/T9330-2008规定:护套应不超过 550m m ,绝缘应不超过 275m m ;JB8734-1998、GB/T12527-2008 规定:护套应不超过 500m m ,绝缘应不超过 200m m 。 3、导体外径测量: 用千分尺或游标卡尺在导体同一截面的两个垂直方向各测量一次,取二次的算术平均值作为此点的外径。对外径要求较高的产品,应在产品上离两端 100cm之内各测一点,在中间另选 3点,取 5点的平均值作为产品的平均外径。 4、绝缘及护套尺寸的测量 剥去绝缘或护套上的所有其它材料,用锋利的刀片沿着与导体轴线相垂直的平面切取薄片,如果绝缘或护套上有压印标记凹痕,则会使该处厚度变薄,因此试件应取包含该标记的一段。将试件置于测量装置的工作面上,切割面与光轴垂直。 ①绝缘厚度测量: a) 当试件内侧为圆形时,应按图1径向测量 6点。如是扇形绝缘线芯,则按图2测量 6点。 b) 当绝缘是从绞合导体上截取时,应按图3和图4径向测量 6点。 c) 当试件外表面凹凸不平时,应按图5测量 6点。 d) 当绝缘内外均有不可去除的屏蔽层时,屏蔽层厚度应从测量值中减去。当不透明绝缘内外均有不可除去的屏蔽层时,应使用读数显微镜测量。 e) 无护套扁平软线应按图6测量。两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。 在任何情况下。第一次测量应在绝缘的最薄处进行。 ②护套厚度测量: a)当试件内侧为圆形时,应按图1径向测量 6点。 b)如果试件的内圆表面是不规整或不光滑的,则应按图7在护套最薄处径向测量 6点。 c)当试件内侧有导体造成很深的凹槽时,应按图8在每个凹槽底部径向测量。当凹槽数目超过 6个时,应按b)条进行测量。 d)当因刮胶带或肋条形护套外形引起护套外表面不规整时,应按图9进行测量。 e)对于有护套的扁平软线,应按图10在与每个绝缘线芯截面的短轴大致平行的方向及长轴上分别测量。但无论如何应在最薄处测量一点。 f)六芯及以下有护套的扁平电缆应按图11进行测量: ——在圆弧形两头沿着横截面的长轴进行测量; ——在扁平的两边,在第一根和最后一根绝缘线芯上测量,如果最薄厚度不在上述几次测量中,则应增加最薄处及其对面方向上厚度的测量。 上...
