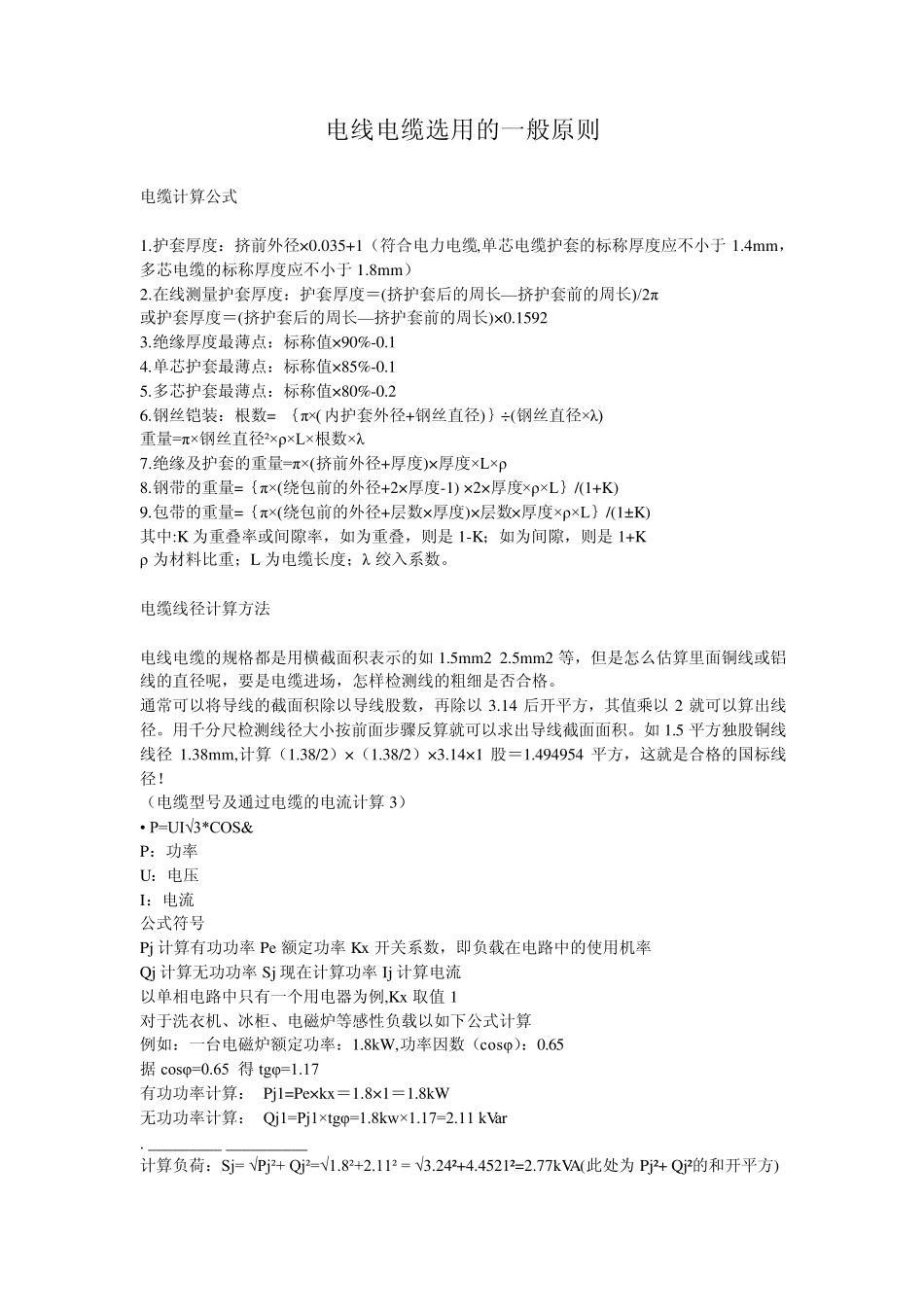

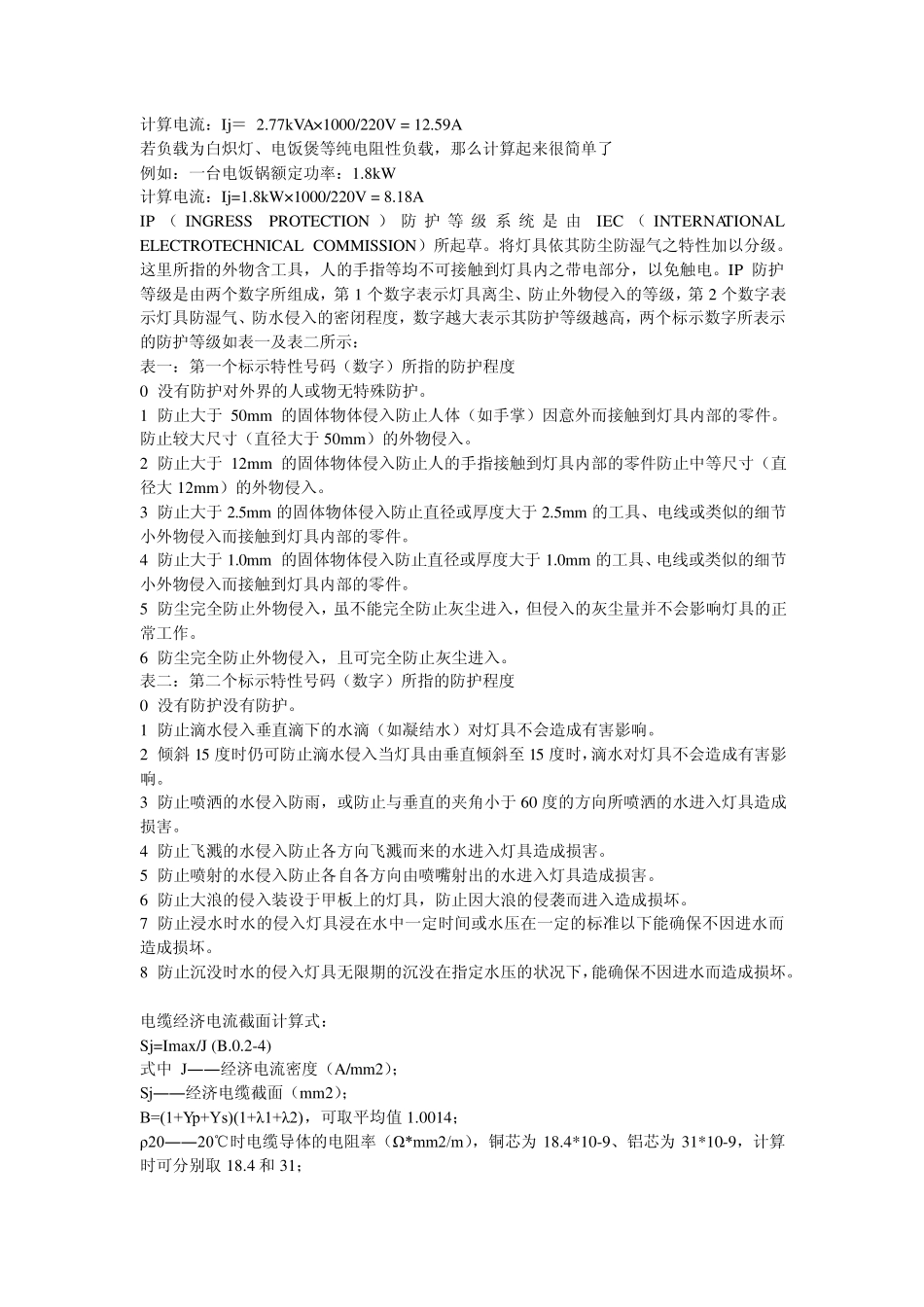

电线电缆选用的一般原则 电缆计算公式 1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于 1.4mm，多芯电缆的标称厚度应不小于 1.8mm） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592 3.绝缘厚度最薄点：标称值×90%-0.1 4.单芯护套最薄点：标称值×85%-0.1 5.多芯护套最薄点：标称值×80%-0.2 6.钢丝铠装：根数= ｛π×( 内护套外径+钢丝直径)｝÷(钢丝直径×λ) 重量=π×钢丝直径²×ρ×L×根数×λ 7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ 8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K) 9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K 为重叠率或间隙率，如为重叠，则是 1-K；如为间隙，则是 1+K ρ 为材料比重；L 为电缆长度；λ 绞入系数。 电缆线径计算方法 电线电缆的规格都是用横截面积表示的如 1.5mm2 2.5mm2 等，但是怎么估算里面铜线或铝线的直径呢，要是电缆进场，怎样检测线的粗细是否合格。 通常可以将导线的截面积除以导线股数，再除以 3.14 后开平方，其值乘以 2 就可以算出线径。用千分尺检测线径大小按前面步骤反算就可以求出导线截面面积。如 1.5 平方独股铜线线径 1.38mm,计算（1.38/2）×（1.38/2）×3.14×1 股＝1.494954 平方，这就是合格的国标线径！ （电缆型号及通过电缆的电流计算 3） • P=UI√3*COS& P：功率 U：电压 I：电流 公式符号 Pj 计算有功功率 Pe 额定功率 Kx 开关系数，即负载在电路中的使用机率 Qj 计算无功功率 Sj 现在计算功率 Ij 计算电流 以单相电路中只有一个用电器为例,Kx 取值 1 对于洗衣机、冰柜、电磁炉等感性负载以如下公式计算 例如：一台电磁炉额定功率：1.8kW,功率因数（cosφ）：0.65 据 cosφ=0.65 得 tgφ=1.17 有功功率计算： Pj1=Pe×kx＝1.8×1＝1.8kW 无功功率计算： Qj1=Pj1×tgφ=1.8kw×1.17=2.11 kVar . _________ __________ 计算负荷：Sj= √Pj²+ Qj²=√1.8²+2.11² = √3.24²+4.4521²=2.77kVA(此处为 Pj²+ Qj²的和开平方) 计算电流：Ij＝ 2.77kVA×1000/220V = 12.59A 若负载为白炽灯、电饭煲等纯电阻性负载，那么计算起来很简单了 例如：一台电饭锅额定功率：1.8kW 计算电流：Ij...
