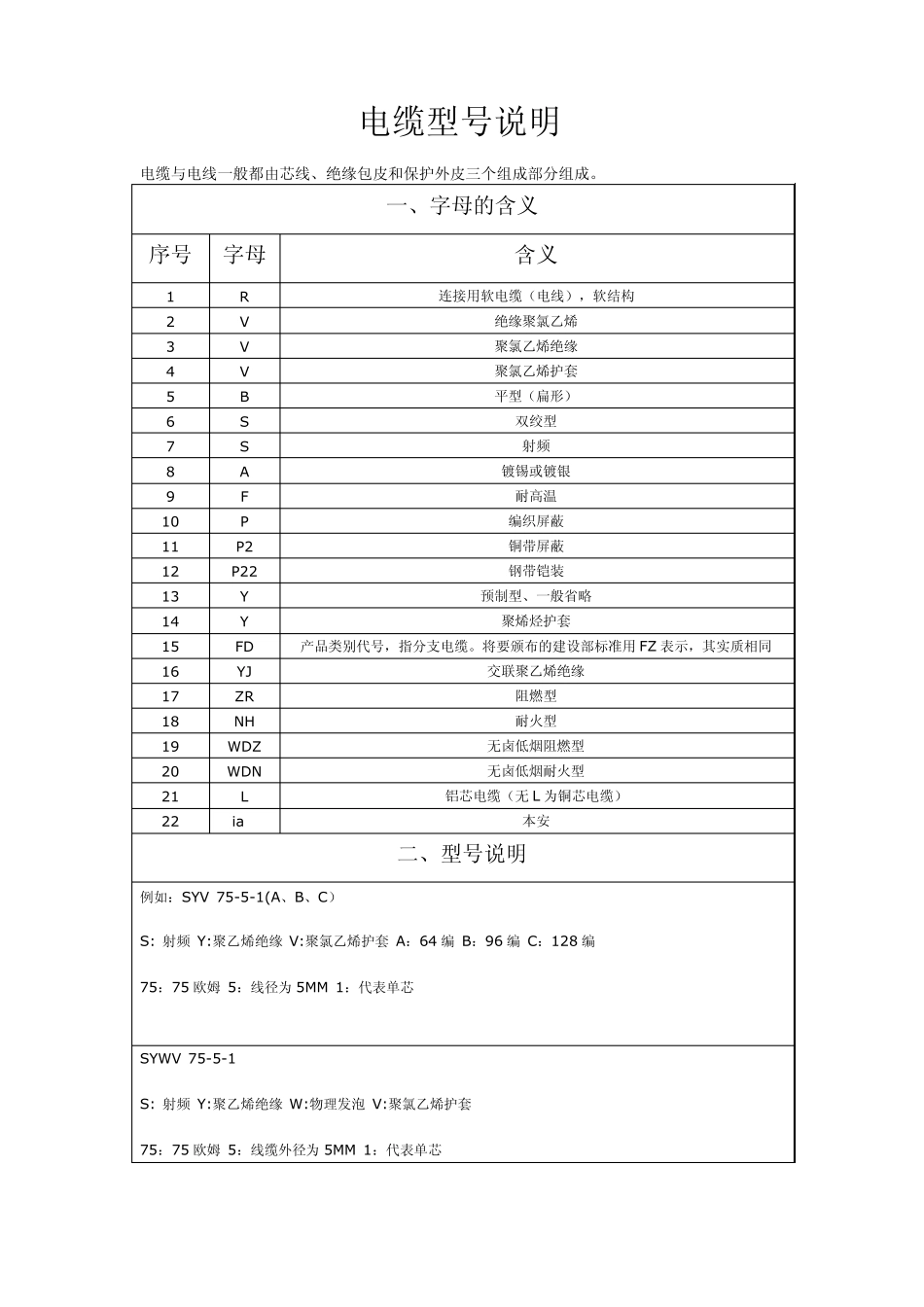

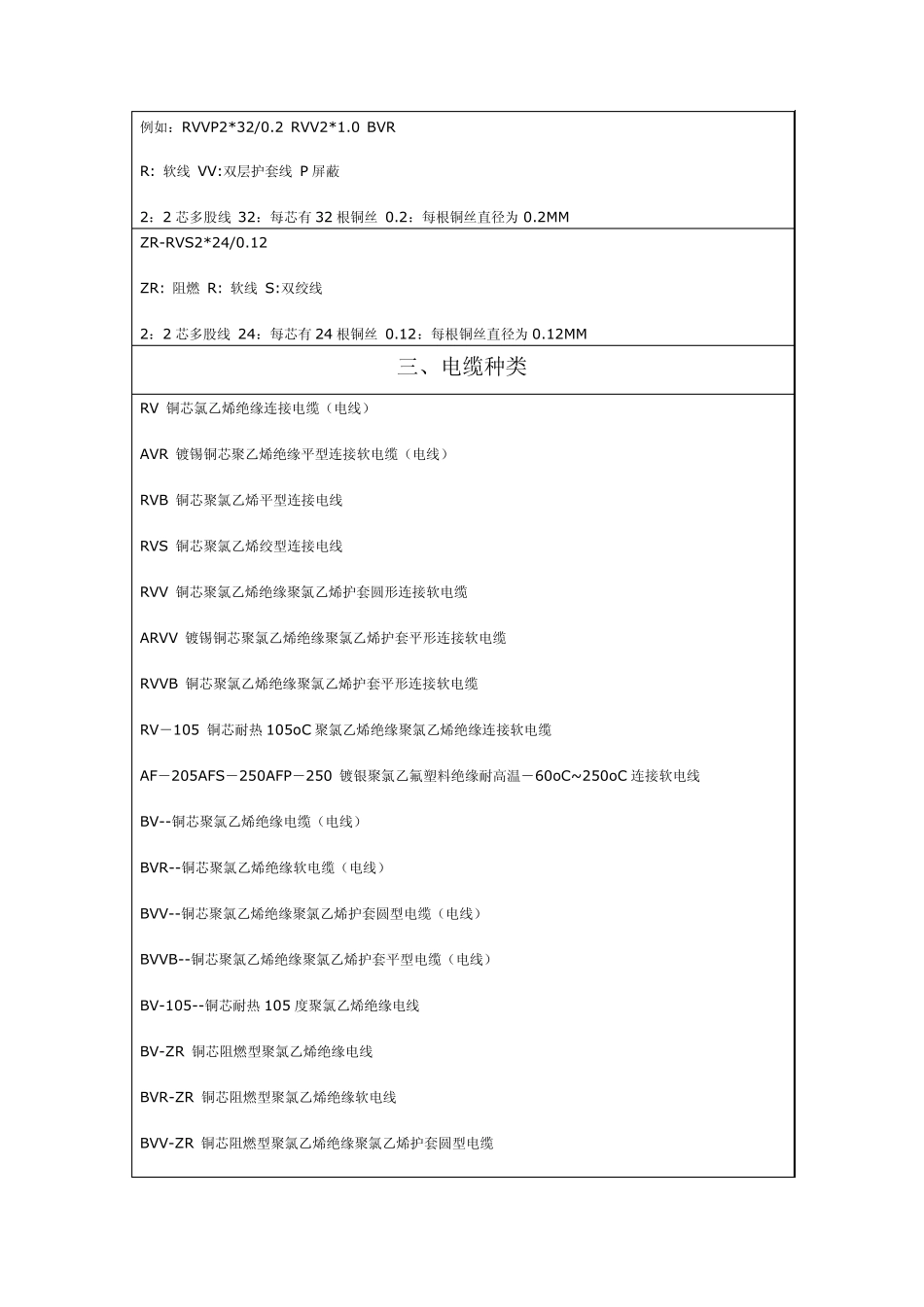

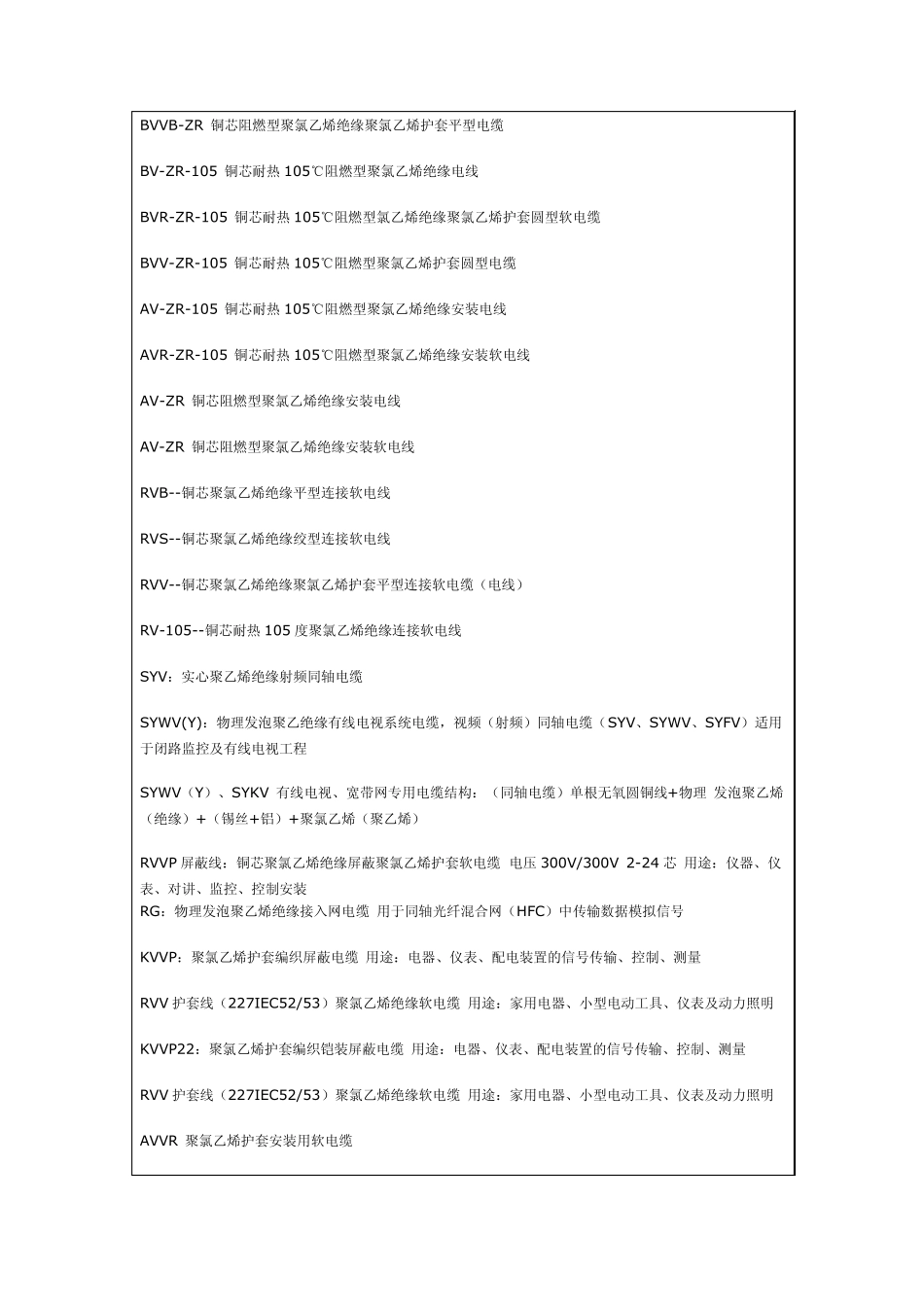

电缆型号说明 电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。 一、字母的含义 序号 字母 含义 1 R 连接用软电缆(电线),软结构 2 V 绝缘聚氯乙烯 3 V 聚氯乙烯绝缘 4 V 聚氯乙烯护套 5 B 平型(扁形) 6 S 双绞型 7 S 射频 8 A 镀锡或镀银 9 F 耐高温 10 P 编织屏蔽 11 P2 铜带屏蔽 12 P22 钢带铠装 13 Y 预制型、一般省略 14 Y 聚烯烃护套 15 FD 产品类别代号,指分支电缆。将要颁布的建设部标准用 FZ 表示,其实质相同 16 YJ 交联聚乙烯绝缘 17 ZR 阻燃型 18 NH 耐火型 19 WDZ 无卤低烟阻燃型 20 WDN 无卤低烟耐火型 21 L 铝芯电缆(无 L 为铜芯电缆) 22 ia 本安 二、型号说明 例如:SYV 75-5-1(A、B、C) S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64 编 B:96 编 C:128 编 75:75 欧姆 5:线径为 5MM 1:代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75:75 欧姆 5:线缆外径为 5MM 1:代表单芯 例如:RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P 屏蔽 2:2 芯多股线 32:每芯有32 根铜丝 0.2:每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2:2 芯多股线 24:每芯有24 根铜丝 0.12:每根铜丝直径为0.12MM 三、电缆种类 RV 铜芯氯乙烯绝缘连接电缆(电线) AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线) RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV-105 铜芯耐热 105oC 聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~ 250oC 连接软电线 BV--铜芯聚氯乙烯绝缘电缆(电线) BVR--铜芯聚氯乙烯绝缘软电缆(电线) BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆(电线) BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆(电线) BV-105--铜芯耐热 105 度聚氯乙烯绝缘电线 BV-ZR 铜芯阻燃型聚氯乙烯绝缘电线 BVR-ZR 铜芯阻燃型聚氯乙烯绝缘软电线 BVV-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆 BVVB-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆 BV-ZR-105...
