电脑开关电源工作原理

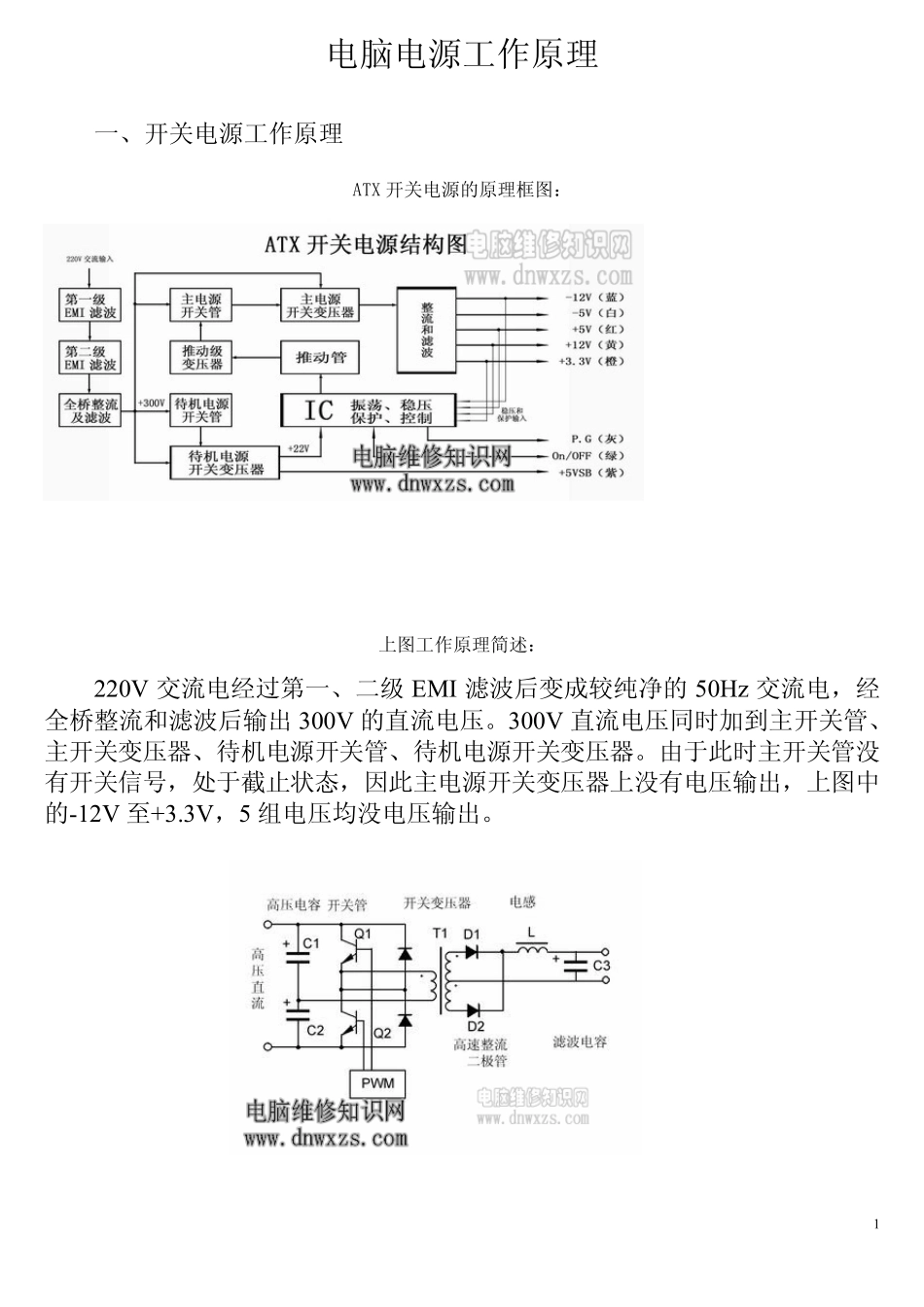

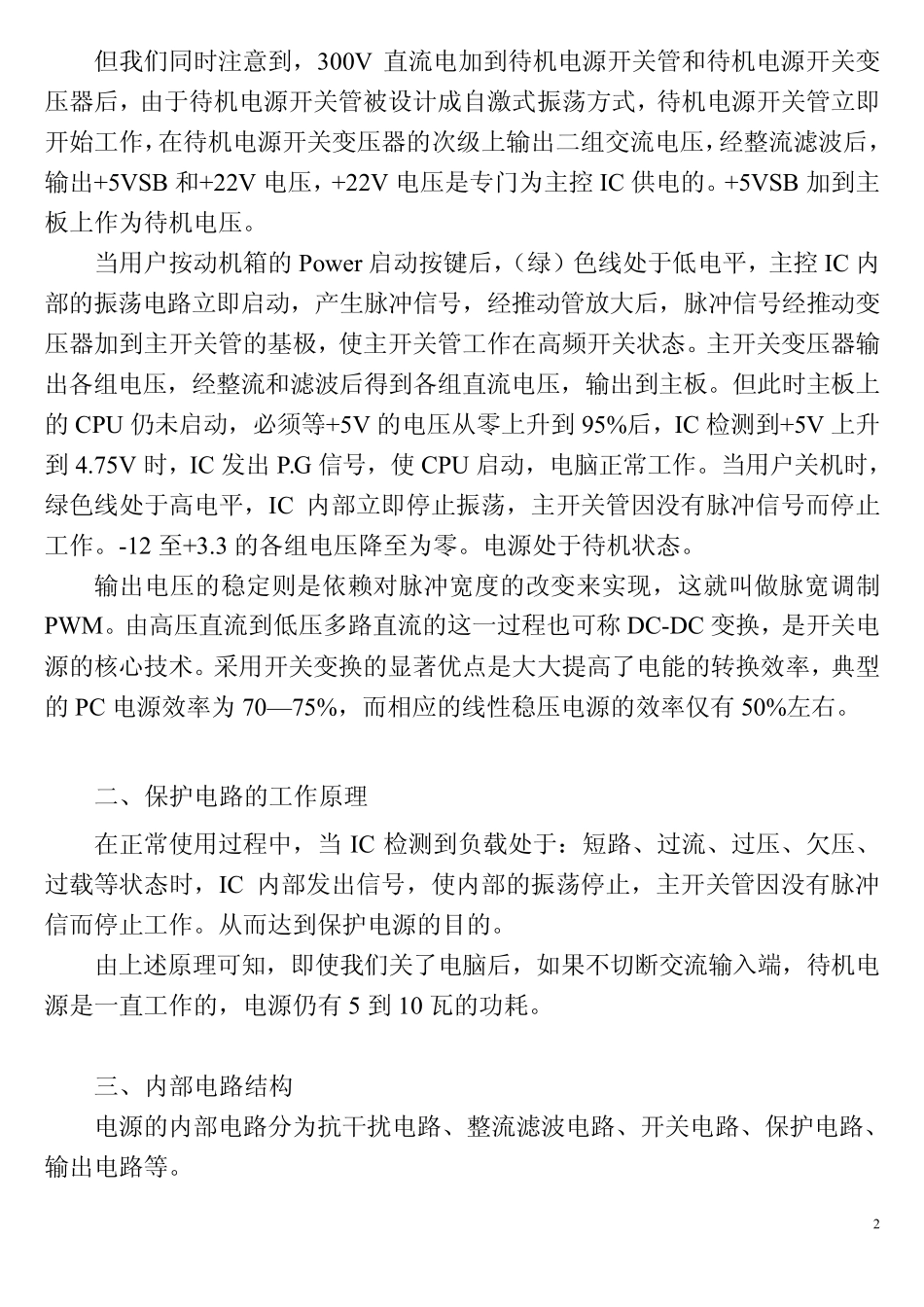

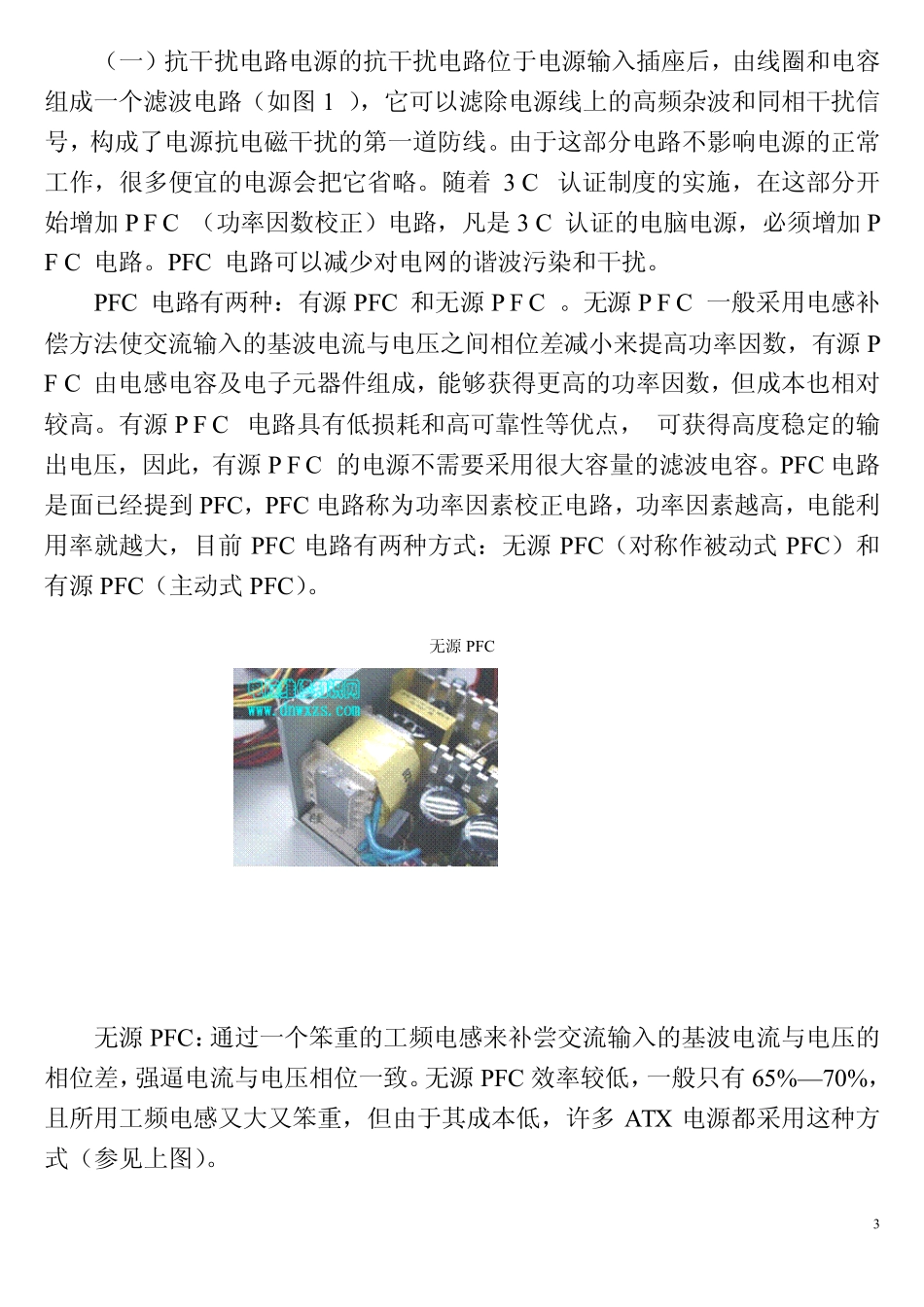

电脑电源工作原理 一、开关电源工作原理 ATX 开关电源的原理框图： 上图工作原理简述： 220V 交流电经过第一、二级 EMI 滤波后变成较纯净的 50Hz交流电，经全桥整流和滤波后输出 300V 的直流电压。300V 直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，上图中的-12V 至+3.3V，5 组电压均没电压输出。 1 2但我们同时注意到，300V 直流电加到待机电源开关管和待机电源开关变压器后，由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB 和+22V 电压，+22V 电压是专门为主控 IC 供电的。+5VSB 加到主板上作为待机电压。 当用户按动机箱的 Power 启动按键后，（绿）色线处于低电平，主控 IC 内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。主开关变压器输出各组电压，经整流和滤波后得到各组直流电压，输出到主板。但此时主板上的 CPU 仍未启动，必须等+5V 的电压从零上升到 95%后，IC 检测到+5V 上升到 4.75V 时，IC 发出 P.G 信号，使 CPU 启动，电脑正常工作。当用户关机时，绿色线处于高电平，IC 内部立即停止振荡，主开关管因没有脉冲信号而停止工作。-12 至+3.3 的各组电压降至为零。电源处于待机状态。 输出电压的稳定则是依赖对脉冲宽度的改变来实现，这就叫做脉宽调制PWM。由高压直流到低压多路直流的这一过程也可称DC-DC 变换，是开关电源的核心技术。采用开关变换的显著优点是大大提高了电能的转换效率，典型的 PC 电源效率为 70— 75%，而相应的线性稳压电源的效率仅有 50%左右。 二、保护电路的工作原理 在正常使用过程中，当 IC 检测到负载处于：短路、过流、过压、欠压、过载等状态时，IC 内部发出信号，使内部的振荡停止，主开关管因没有脉冲信而停止工作。从而达到保护电源的目的。 由上述原理可知，即使我们关了电脑后，如果不切断交流输入端，待机电源是一直工作的，电源仍有 5 到 10 瓦的功耗。 三、内部电路结构 电源的内部电路分为抗干扰电路、整流滤波电路、开关电路、保护电路、输出电路等。 （一）抗干扰电路电源的抗干扰电路位于电源输入插座后，由线圈和...
