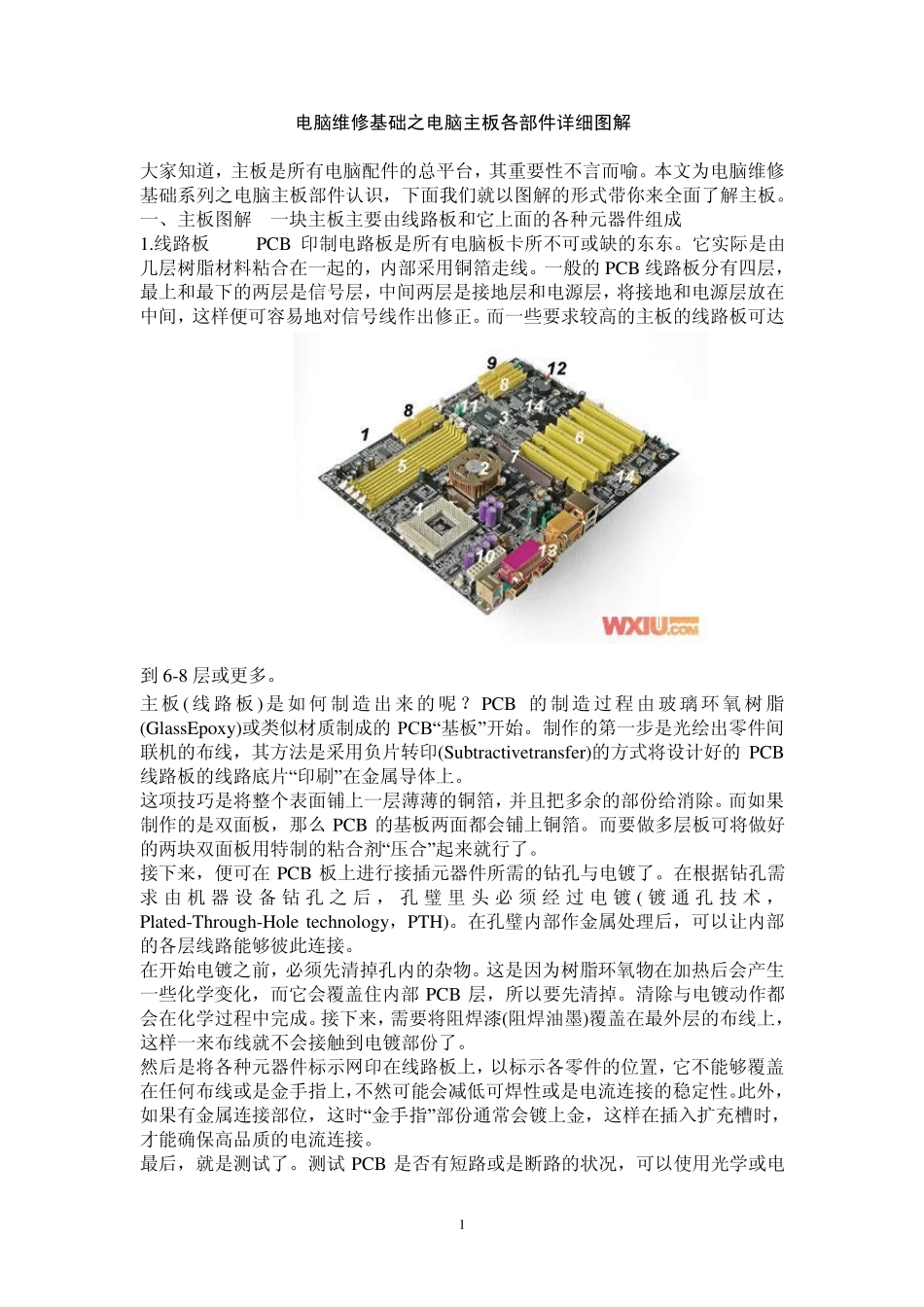

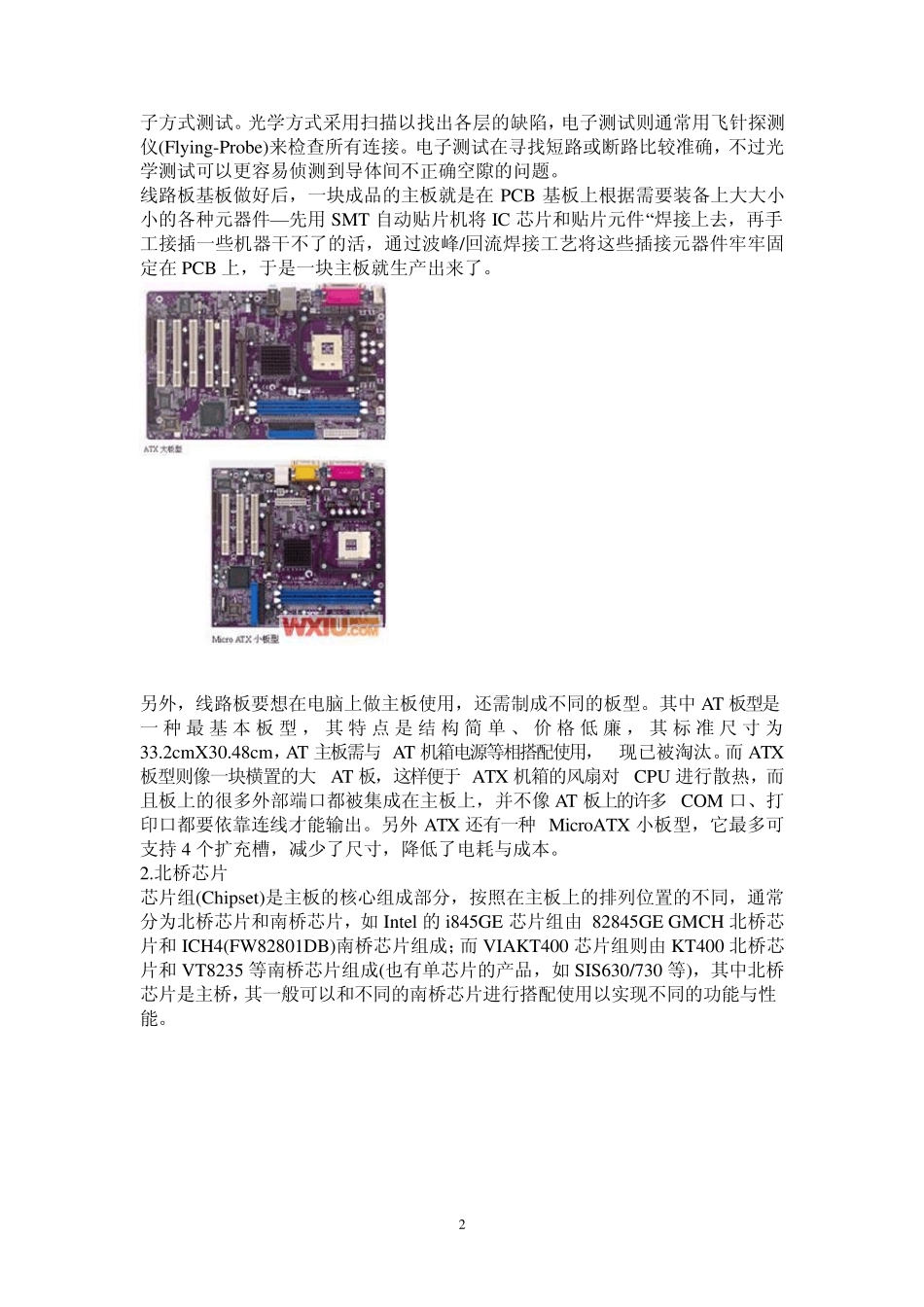

1 电脑维修基础之电脑主板各部件详细图解 大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。本文为电脑维修基础系列之电脑主板部件认识，下面我们就以图解的形式带你来全面了解主板。 一、主板图解 一块主板主要由线路板和它上面的各种元器件组成 1.线路板 PCB 印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB 线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到 6-8 层或更多。 主板( 线 路 板)是如何 制 造 出 来的呢 ？ PCB 的制 造 过 程由 玻璃 环 氧 树 脂(GlassEpox y )或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Su btractiv etransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。 这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么 PCB 的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。 接下来，便可在 PCB 板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求 由 机 器 设 备 钻 孔 之后 ，孔 璧 里 头 必 须 经 过 电镀 ( 镀 通 孔 技 术 ，Plated-Throu gh-Hole technology ，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB 层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。 然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。 最后，就是测试了。测试 PCB 是否有短路或是断路的状况，可以使用光学或电 2 子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Fly ing-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确...
