电路分析方法

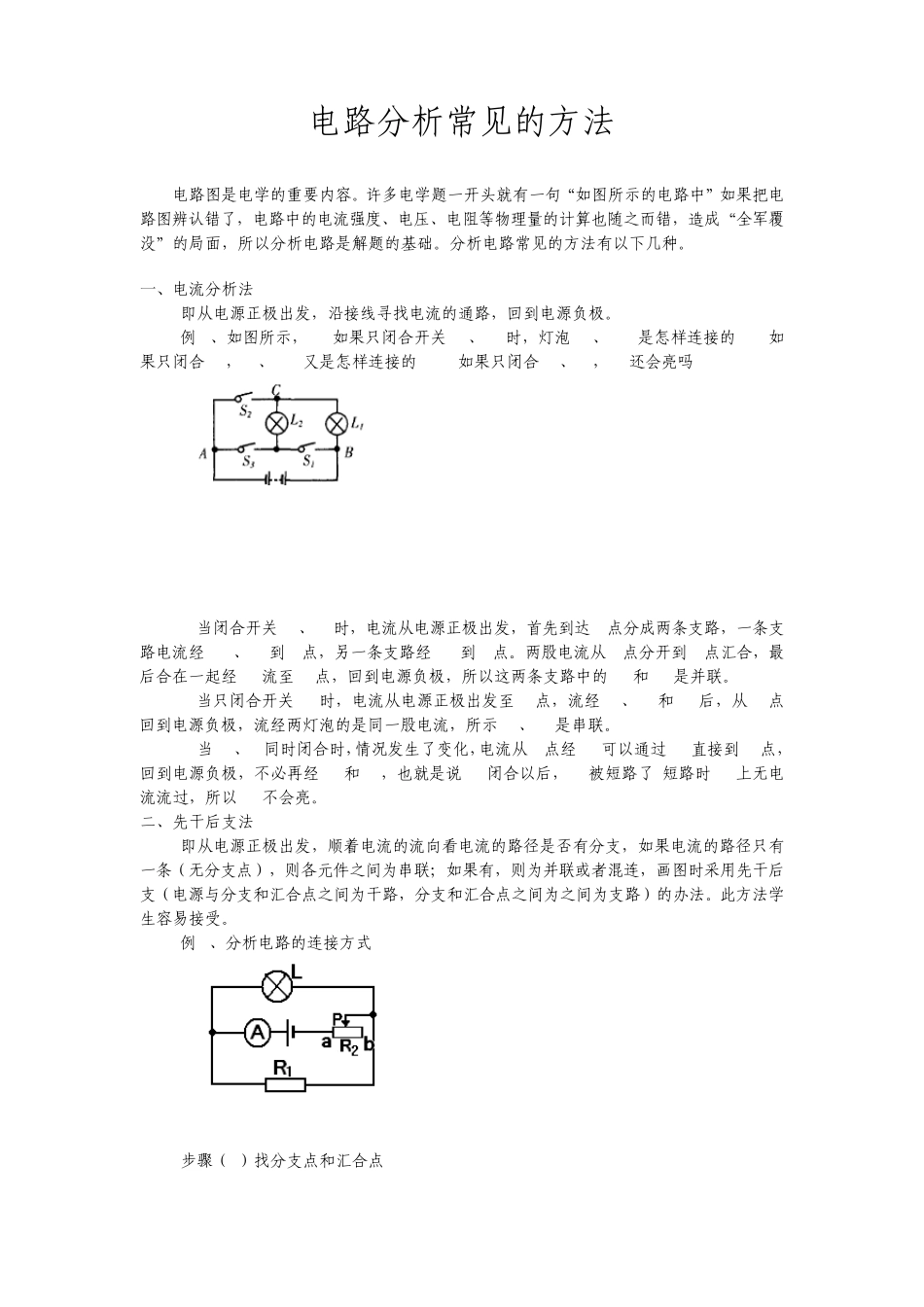

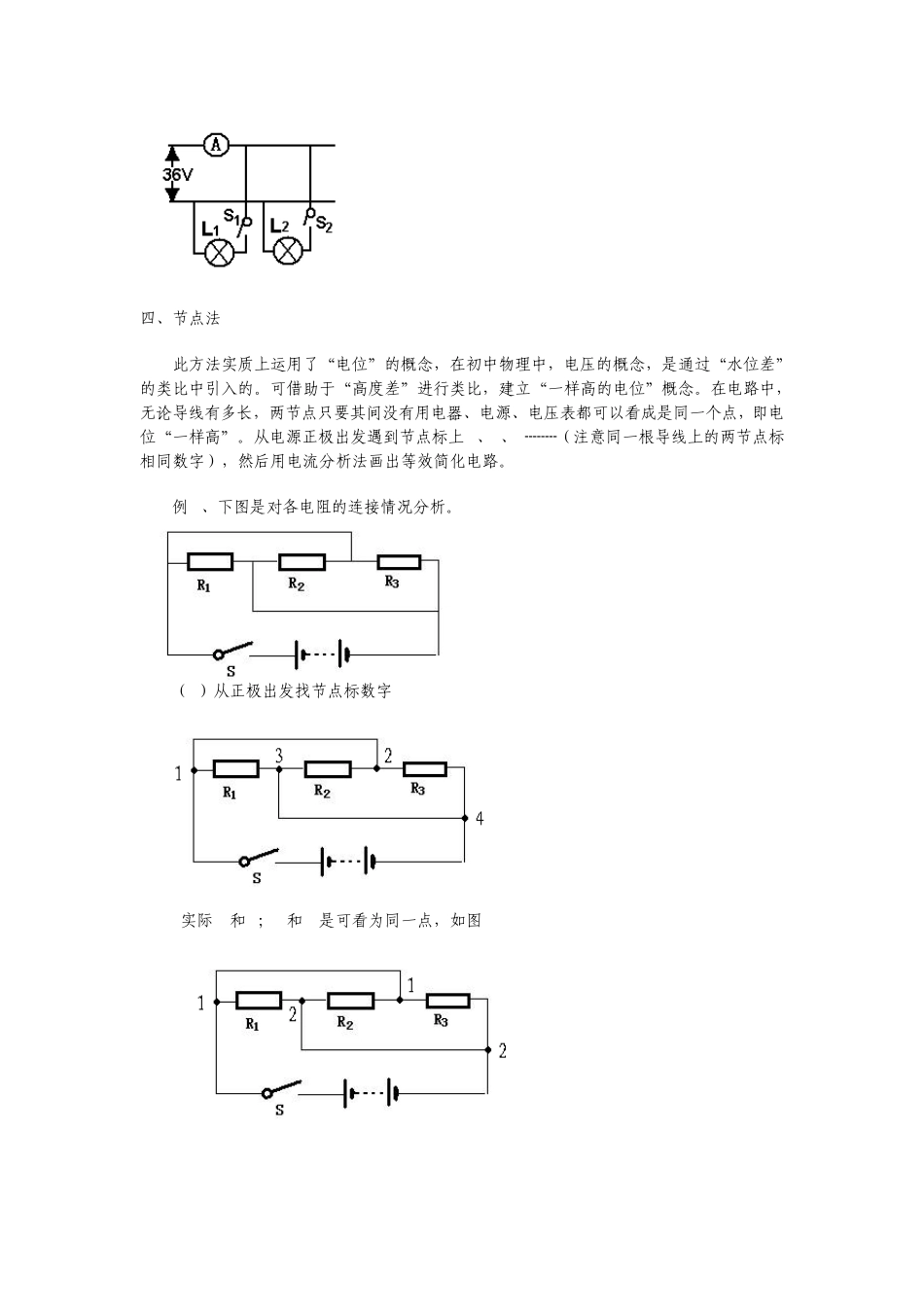

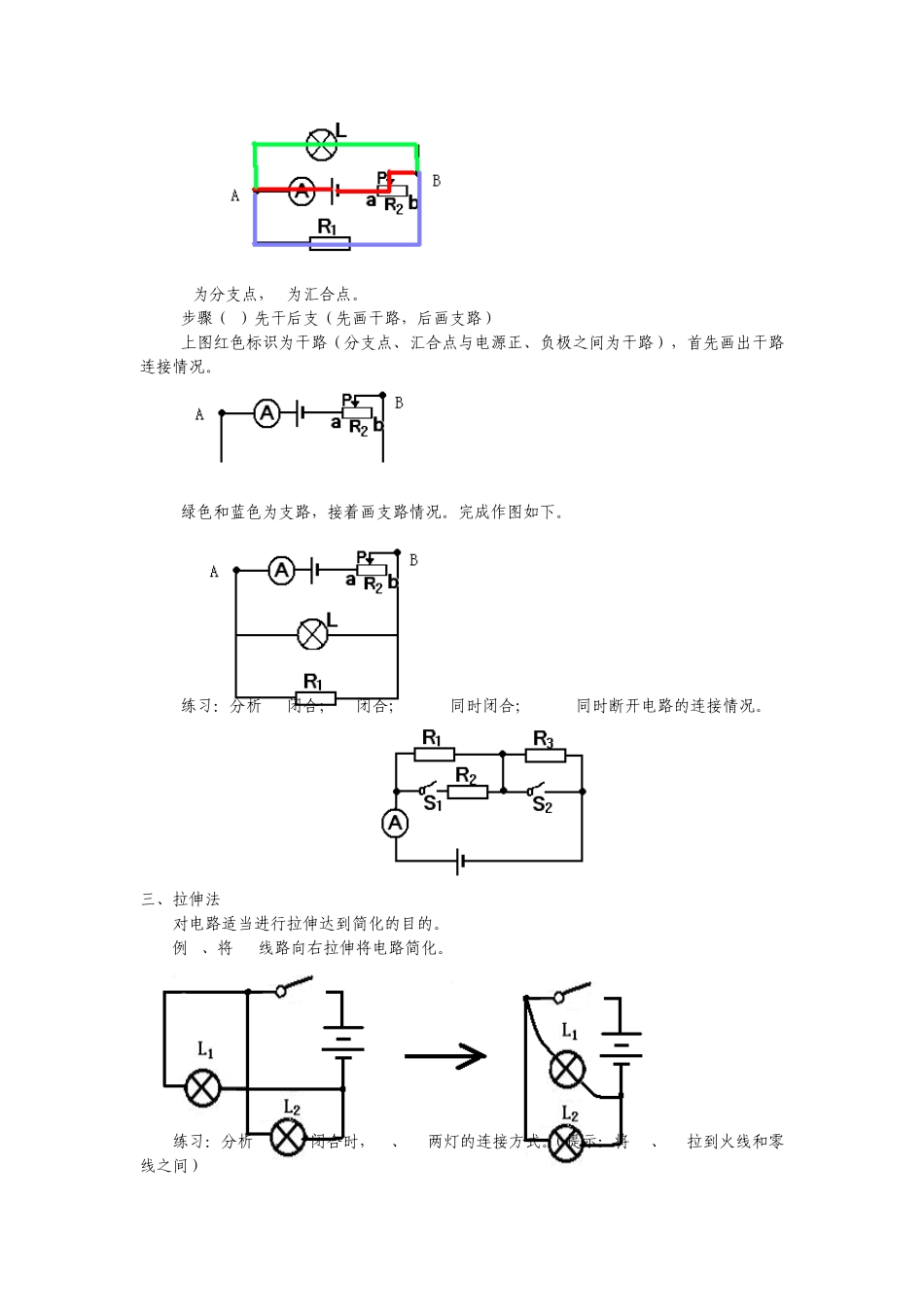

电路分析常见的方法 电路图是电学的重要内容。许多电学题一开头就有一句“如图所示的电路中”如果把电路图辨认错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没”的局面，所以分析电路是解题的基础。分析电路常见的方法有以下几种。 一、电流分析法 即从电源正极出发，沿接线寻找电流的通路，回到电源负极。 例 1、如图所示，(1)如果只闭合开关 S1、S2时，灯泡 L1、L 2是怎样连接的?(2)如果只闭合 S3，L1、L 2又是怎样连接的? (3)如果只闭合 S2、S3，L2还会亮吗? (1)当闭合开关 S1、S2时，电流从电源正极出发，首先到达 B点分成两条支路，一条支路电流经 S1 、L2到 C点，另一条支路经 L1 到 C点。两股电流从 B点分开到 C点汇合，最后合在一起经 S2流至 A 点，回到电源负极，所以这两条支路中的L1和 L2是并联。 (2)当只闭合开关 S3时，电流从电源正极出发至 B 点，流经 L1、L2和 S3后，从 A 点回到电源负极，流经两灯泡的是同一股电流，所示 L1、L2是串联。 (3)当 S2、S3同时闭合时，情况发生了变化，电流从 B点经 L1可以通过 S2直接到 A 点，回到电源负极，不必再经 L2和 S3，也就是说 S2闭合以后，L2被短路了,短路时 L2上无电流流过，所以 L2不会亮。 二、先干后支法 即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果电流的路径只有一条（无分支点），则各元件之间为串联；如果有，则为并联或者混连，画图时采用先干后支（电源与分支和汇合点之间为干路，分支和汇合点之间为之间为支路）的办法。此方法学生容易接受。 例 2、分析电路的连接方式 步骤（1）找分支点和汇合点 A为分支点，B为汇合点。 步骤（2）先干后支（先画干路，后画支路） 上图红色标识为干路（分支点、汇合点与电源正、负极之间为干路），首先画出干路连接情况。 绿色和蓝色为支路，接着画支路情况。完成作图如下。 练习：分析 S1闭合；S2闭合；S1 S2同时闭合；S1 S2同时断开电路的连接情况。 三、拉伸法 对电路适当进行拉伸达到简化的目的。 例 3、将 L1线路向右拉伸将电路简化。 练习：分析 S1、S2闭合时，L1、L2两灯的连接方式。（提示：将 L1、L2拉到火线和零线之间） 四、节点法 此方法实质上运用了“电位”的概念，在初中物理中，电压的概念，是通过“水位差”的类比中引入的。可借助于“高度差”进行类比，建立“一样高的电位”概念。在电路中，无论...
