电路原理各章习题

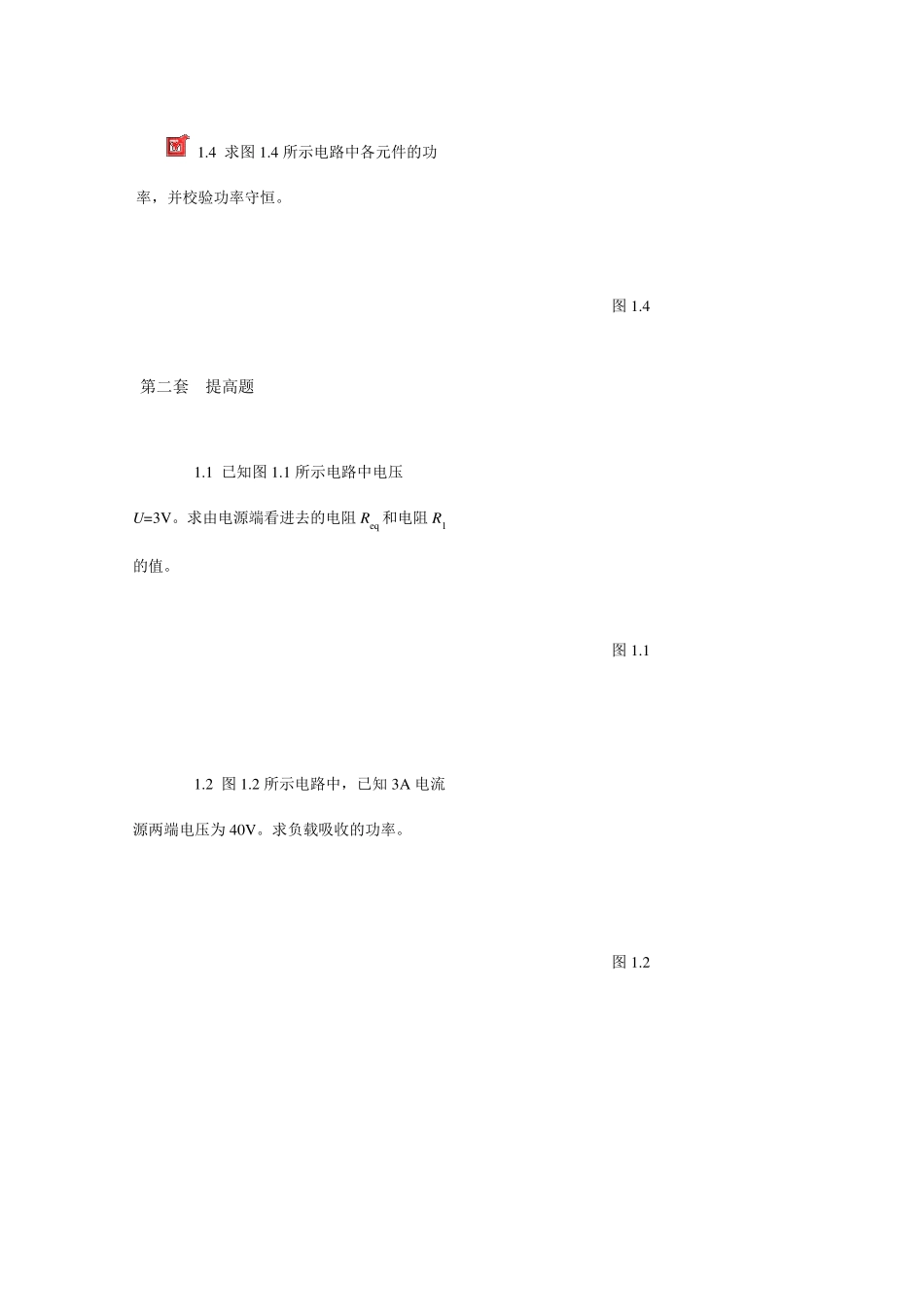

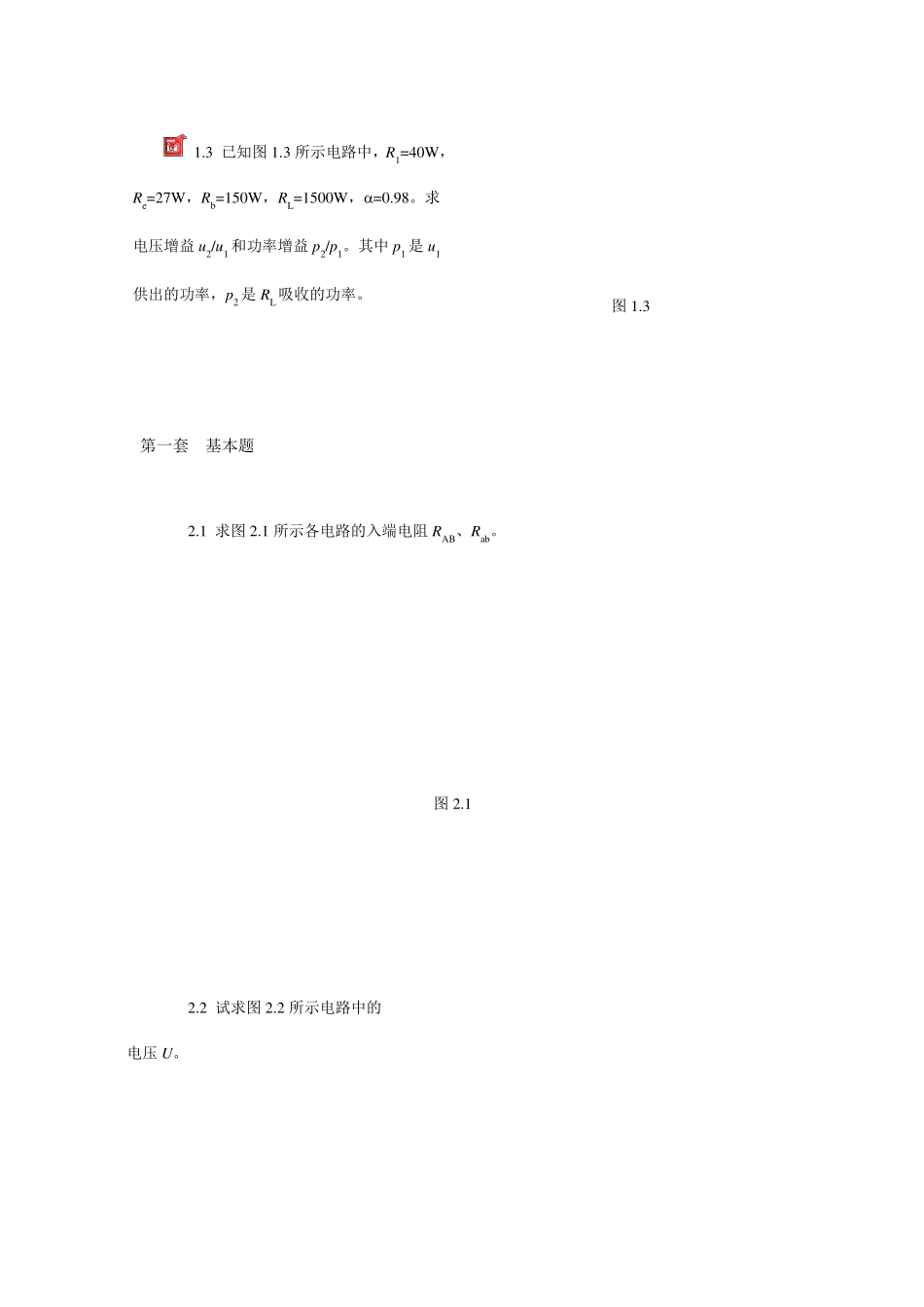

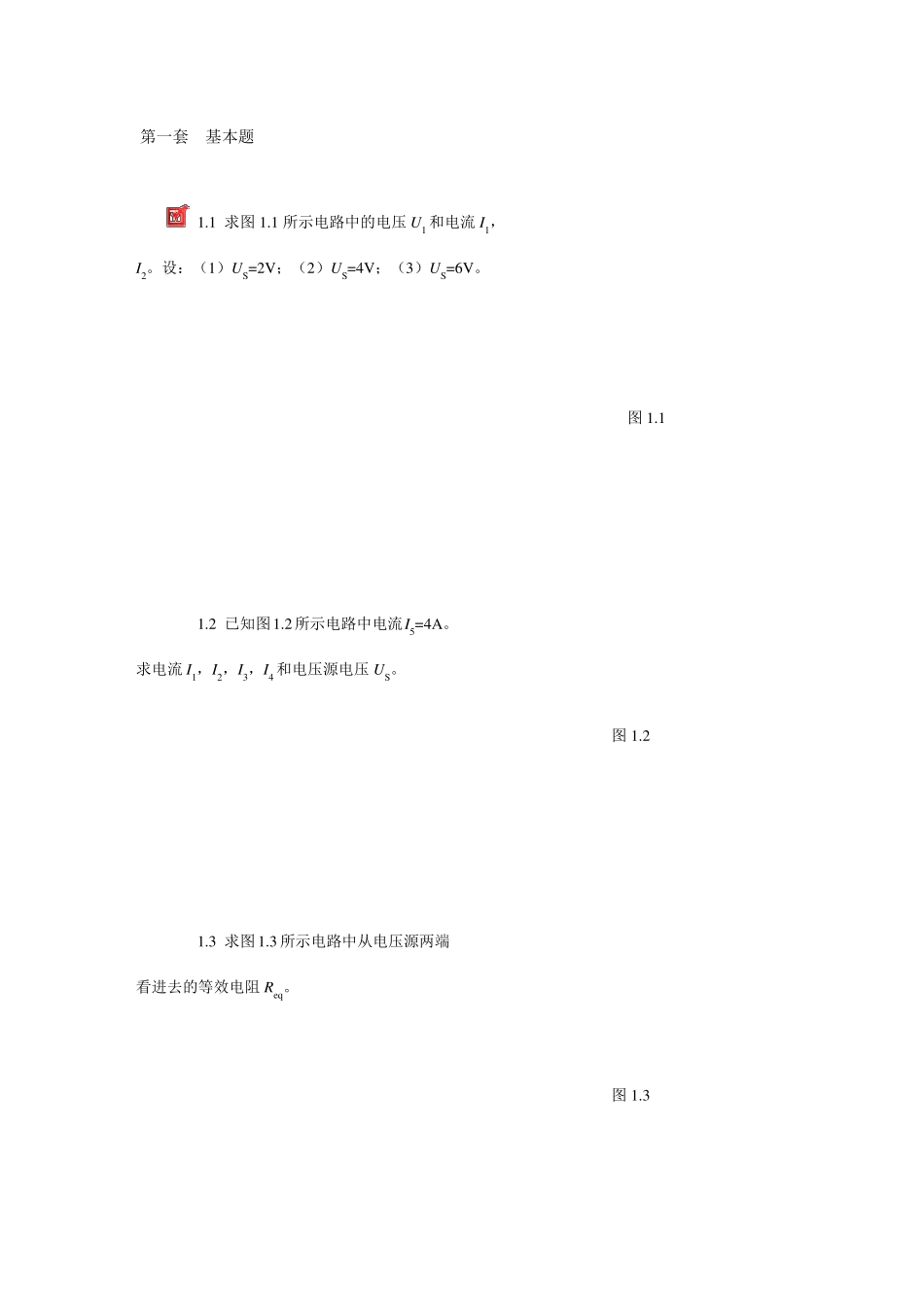

第一套 基本题 1.1 求图1.1 所示电路中的电压U 1 和电流I1，I2。设：（1）U S=2V；（2）U S=4V；（3）U S=6V。 图1.1 1.2 已知图1.2所示电路中电流I5=4A。求电流I1，I2，I3，I4 和电压源电压U S。 图1.2 1.3 求图1.3 所示电路中从电压源两端看进去的等效电阻 Req。 图1.3 1.4 求图1.4 所示电路中各元件的功率，并校验功率守恒。 图1.4 第二套 提高题 1.1 已知图1.1 所示电路中电压U=3V。求由电源端看进去的电阻 Req 和电阻 R1的值。 图1.1 1.2 图1.2 所示电路中，已知 3A 电流源两端电压为 40V。求负载吸收的功率。 图1.2 1.3 已知图1.3 所示电路中，R1=40W，Re=27W，Rb=150W，RL=1500W，=0.98。求电压增益u2/u1 和功率增益p2/p1。其中p1 是u1供出的功率，p2 是RL 吸收的功率。 图1.3 第一套 基本题 2.1 求图2.1 所示各电路的入端电阻RAB、Rab。 图2.1 2.2 试求图2.2 所示电路中的电压U。 图2.2 2.3 试将图2.3 所示电路化成最简单形式。 图2.3 2.4 图2.4 所示电路中，设输入电压为U i，试求 U o / U i。 图2.4 第二套 提高题 2.1 求图2.1 所示各电路的入端电阻 RAB，Rab。图中各电阻值均为 1。 图2.1 答案： 2.2 求图2.2 所示电路中的电压UL。设IS，R，RL 为已知。 图2.2 2.3 求图2.3 所示电路中的电流 i。 图2.3 2.4 图2.4 所示电路由许多单元构成，每个单元包含R1 和R2 两个电阻。设单元数极多，视作无穷大。 （1） 设 R1=2，R2=1。求 A，B 处的入端电阻。 （2）以 B 点为电位参考点，若每个节点电压是前一个节点电压的一半，问此时 R1/R2 是多少？ 图2.4 第一套 基本题 3.1 在图3.1 所示电路中，试用支路电流法求图示电路的各支路电流。 图3.1 3.2 试用回路电流法求图3.2 所示电路中电流源两端电压 U S。 图3.2 3 .3 试用节点法求图3 .3 所示电路中的电流I 和电流源两端电压U 。 图3 .3 3 .4 求图3 .4 所示电路中各独立源发出的功率。 图3 .4 第二套 提高题 3 .1 试用回路电流法求图3 .1 所示电路中电压U 。 图3 .1 3.2 试用回路电流法求图3.2 所示电路中1A 电流源发出的功率。 图3.2 3.3 用节点电压法求图3.3 所示电路中电压表的读数。 图3.3 3.4 求图3.4 所示电路中各节点的电压U1，U2，U3 和 U4。 图3.4 第一套 基本题 4.1 用叠加定理计算图4.1 所示电路中...
