电路图常用符号VIP专享

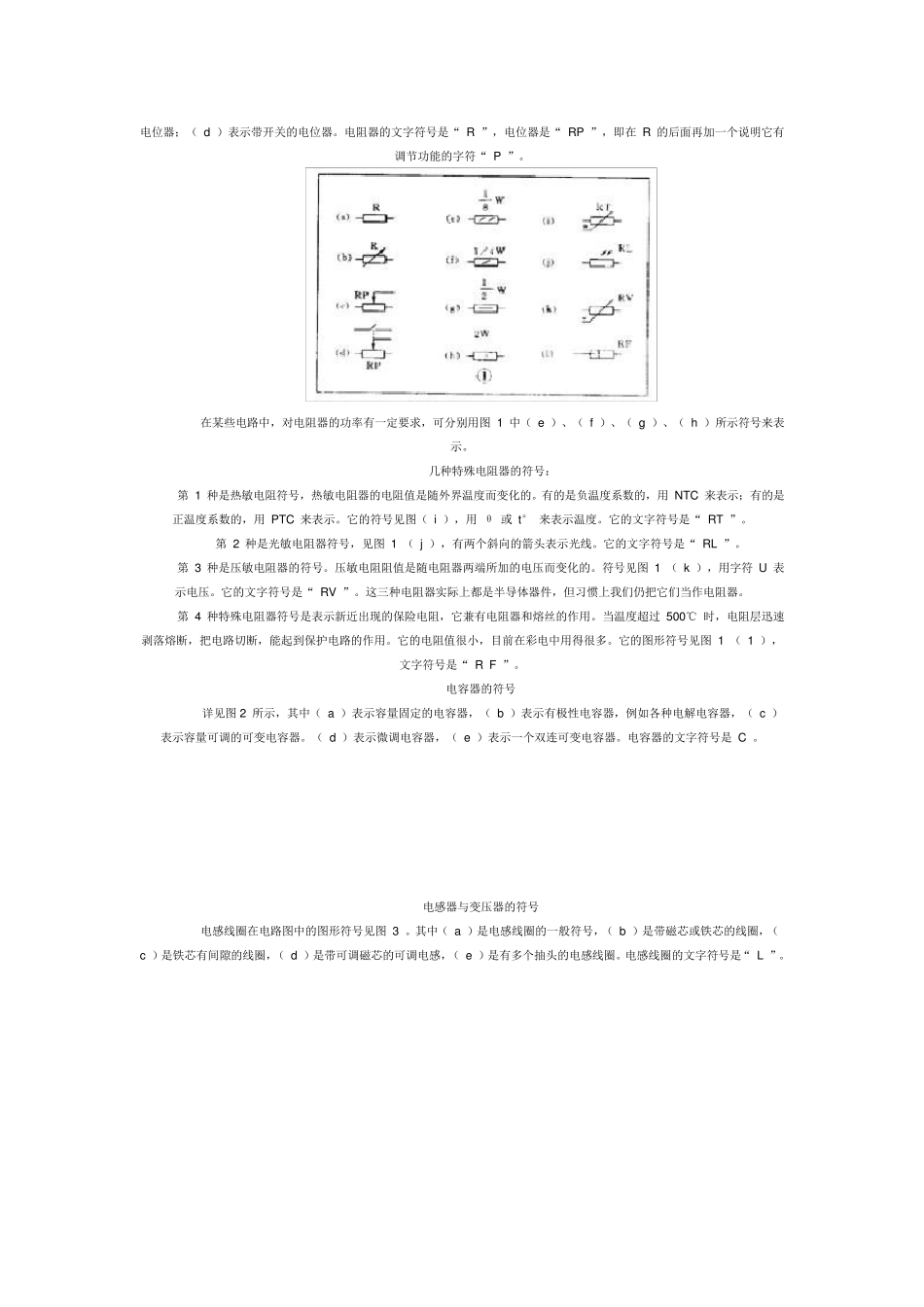

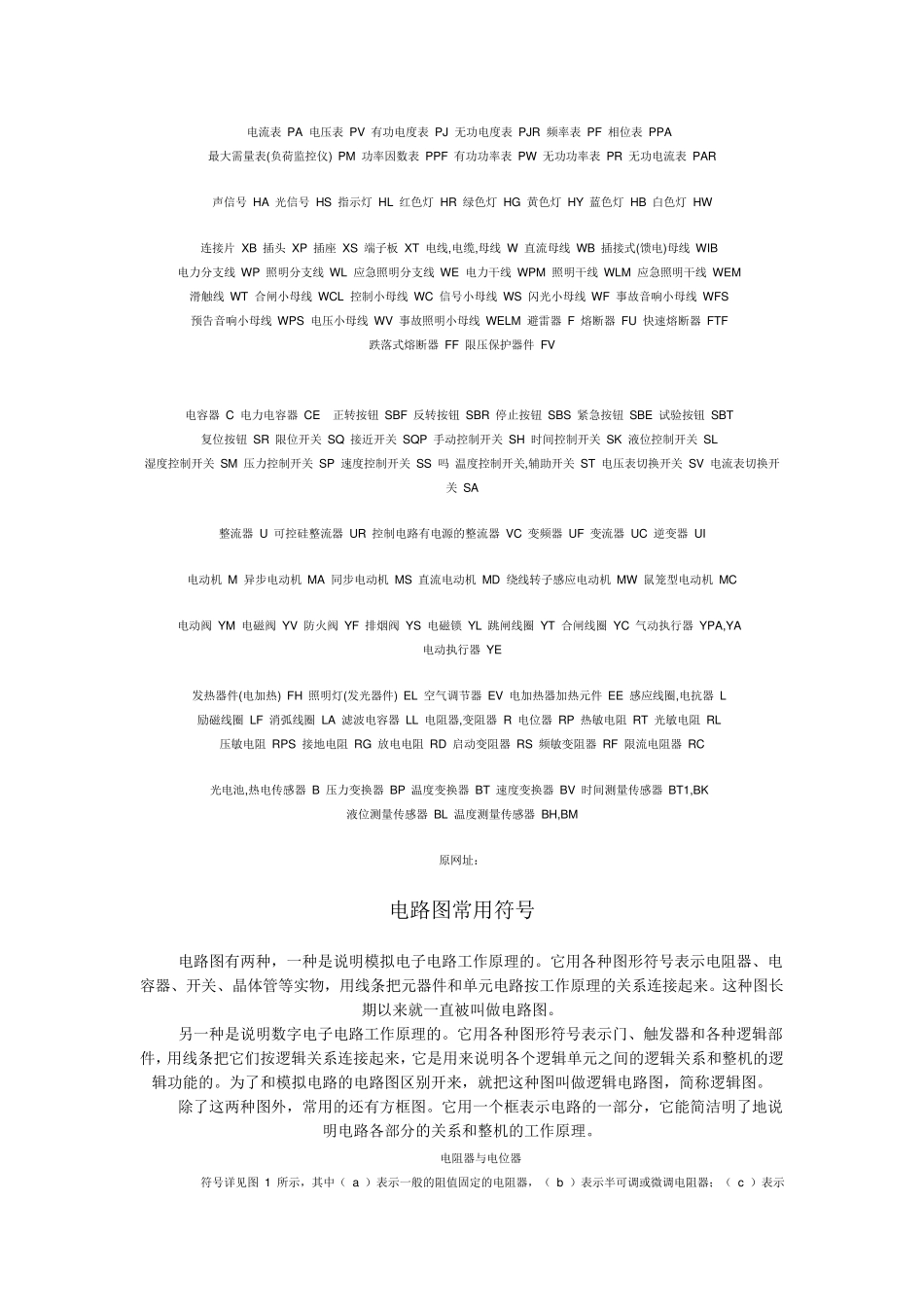

电 流 表 PA 电 压 表 PV 有 功 电 度 表 PJ 无 功 电 度 表 PJR 频 率 表 PF 相 位 表 PPA 最 大 需 量 表 (负 荷 监 控 仪 ) PM 功 率 因 数 表 PPF 有 功 功 率 表 PW 无 功 功 率 表 PR 无 功 电 流 表 PAR 声 信 号 HA 光 信 号 HS 指 示 灯 HL 红 色 灯 HR 绿 色 灯 HG 黄 色 灯 HY 蓝 色 灯 HB 白 色 灯 HW 连 接 片 XB 插 头 XP 插 座 XS 端 子 板 XT 电 线 ,电 缆 ,母 线 W 直 流 母 线 WB 插 接 式 (馈 电 )母 线 WIB 电 力 分 支 线 WP 照 明 分 支 线 WL 应 急 照 明 分 支 线 WE 电 力 干 线 WPM 照 明 干 线 WLM 应 急 照 明 干 线 WEM 滑 触 线 WT 合 闸 小 母 线 WCL 控 制 小 母 线 WC 信 号 小 母 线 WS 闪 光 小 母 线 WF 事 故 音 响 小 母 线 WFS 预 告 音 响 小 母 线 WPS 电 压 小 母 线 WV 事 故 照 明 小 母 线 WELM 避 雷 器 F 熔 断 器 FU 快 速 熔 断 器 FTF 跌 落 式 熔 断 器 FF 限 压 保 护 器 件 FV 电 容 器 C 电 力 电 容 器 CE 正 转 按 钮 SBF 反 转 按 钮 SBR 停 止 按 钮 SBS 紧 急 按 钮 SBE 试 验 按 钮 SBT 复 位 按 钮 SR 限 位 开 关 SQ 接 近 开 关 SQP 手 动 控 制 开 关 SH 时 间 控 制 开 关 SK 液 位 控 制 开 关 SL 湿 度 控 制 开 关 SM 压 力 控 制 开 关 SP 速 度 控 制 开 关 SS 吗 温 度 控 制 开 关 ,辅 助 开 关 ST 电 压 表 切 换 开 关 SV 电 流 表 切 换 开关 SA 整 流 器 U 可 控 硅 整 流 器 UR 控 制 电 路 有 电 源 的 整 流 器 VC 变 频 器 UF 变 流 器 UC 逆 变 器 UI 电 动 机 M 异 步 电 动 机 MA 同 步 电 动 机 MS 直 流 电 动 机 MD 绕 线 转 子 感 应 电 动 机 MW 鼠 笼 型电 动 机 MC 电 动 阀 YM 电 磁阀 YV 防火阀 YF 排烟阀 YS 电 磁锁 YL 跳闸 线 圈 YT 合 闸 线 圈 YC 气动 执行器 YPA,YA 电 动 执行器 YE 发热器 件 (电 加热) FH 照 明 灯 (发光...
