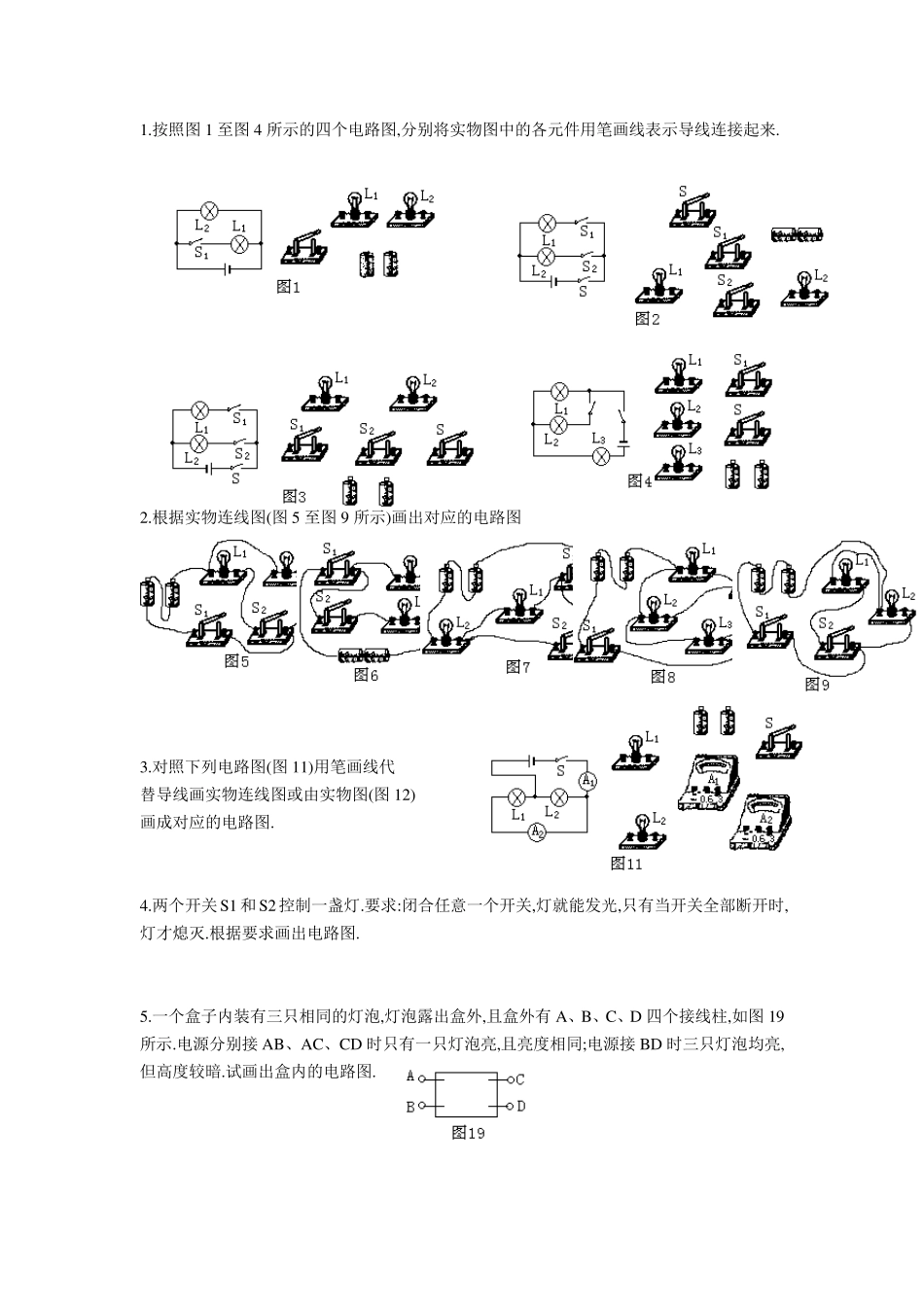

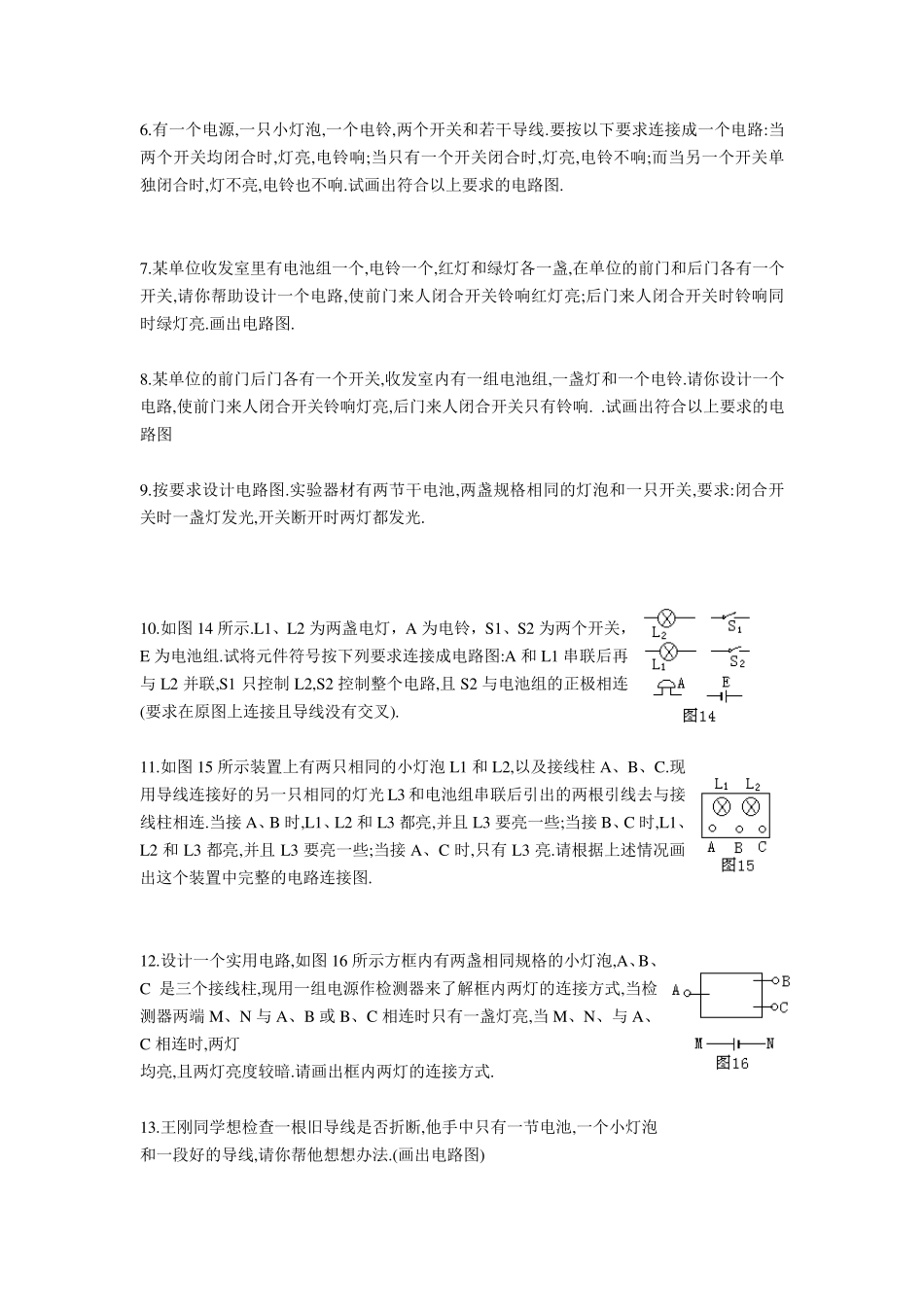

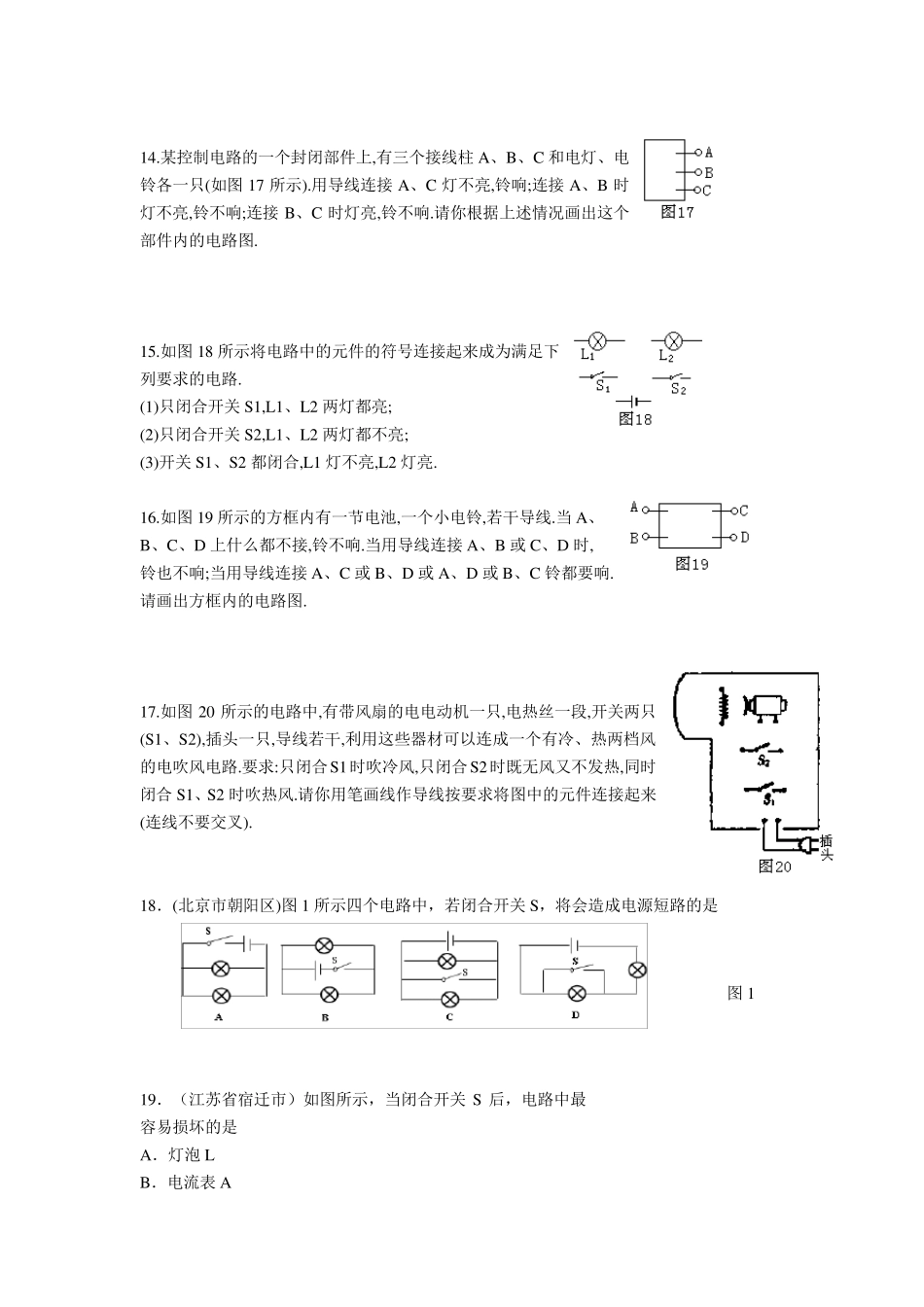

1.按照图1 至图4 所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 2.根据实物连线图(图5 至图9 所示)画出对应的电路图 3.对照下列电路图(图11)用笔画线代 替导线画实物连线图或由实物图(图12) 画成对应的电路图. 4.两个开关S1 和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图. 5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D 四个接线柱,如图19所示.电源分别接AB、AC、CD 时只有一只灯泡亮,且亮度相同;电源接BD 时三只灯泡均亮,但高度较暗.试画出盒内的电路图. 6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图. 7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图. 8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图 9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光. 10.如图14 所示.L1、L2 为两盏电灯，A 为电铃，S1、S2 为两个开关，E 为电池组.试将元件符号按下列要求连接成电路图:A 和L1 串联后再与 L2 并联,S1 只控制 L2,S2 控制整个电路,且 S2 与电池组的正极相连(要求在原图上连接且导线没有交叉). 11.如图15 所示装置上有两只相同的小灯泡L1 和L2,以及接线柱 A、B、C.现用导线连接好的另一只相同的灯光L3 和电池组串联后引出的两根引线去与接线柱相连.当接A、B 时,L1、L2 和L3 都亮,并且 L3 要亮一些;当接B、C 时,L1、L2 和L3 都亮,并且 L3 要亮一些;当接A、C 时,只有L3 亮.请根据上述情况画出这个装置中完整的电路连接图. 12.设计一个实用电路,如图16 所示方框内有两盏相同规格的小灯泡,A、B、C 是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端 M、N 与 A、B 或 B、C 相连时只有一盏灯亮,当M、N、与 A、C 相连时,两灯 均亮,...
