电路基础实验RC电路的频率特性实验报告

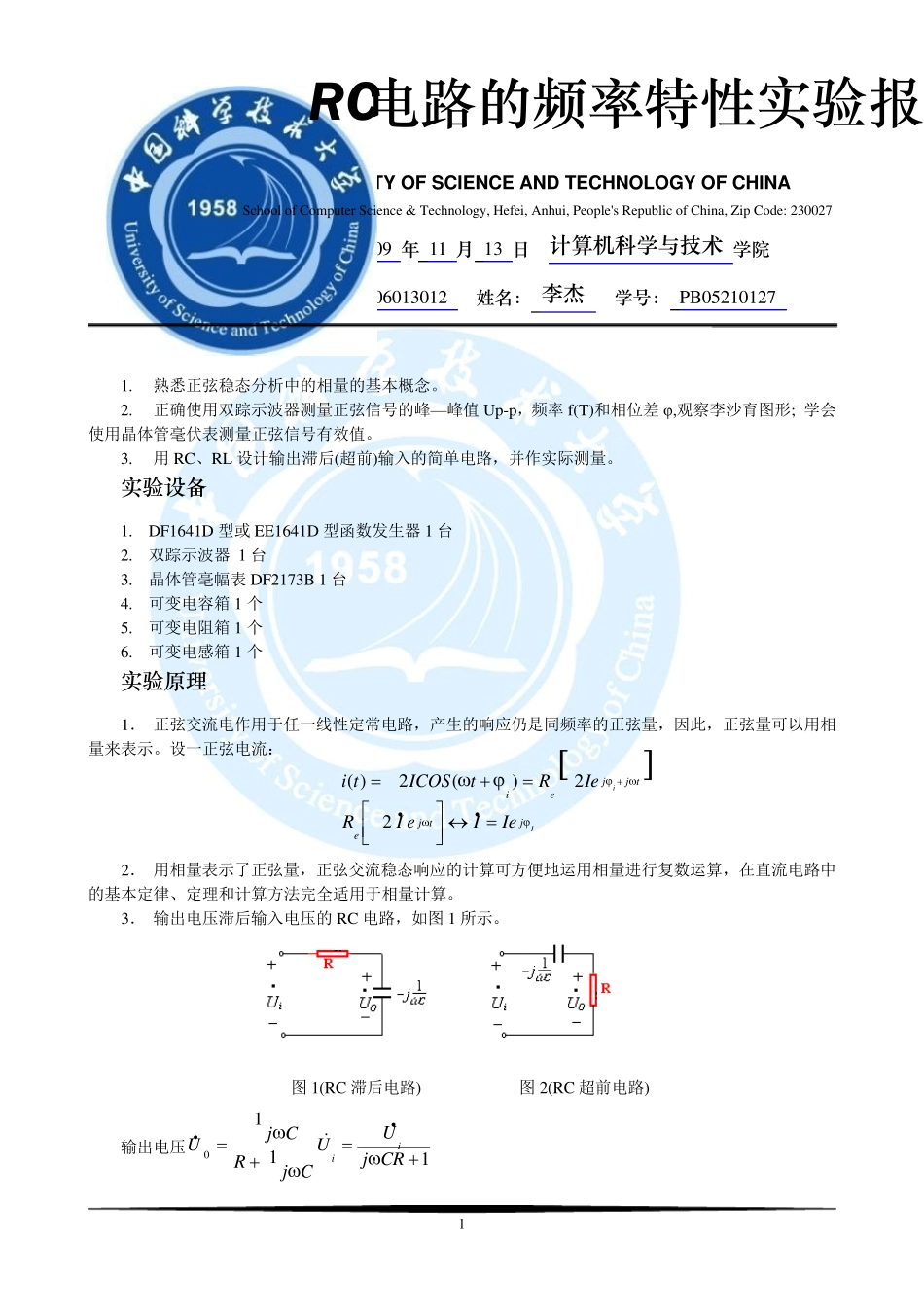

1 指导教师： 王吉英 2009 年 11 月 13 日 计算机科学与技术 学院 姓名： 钟超 学号： PB06013012 姓名： 李杰 学号： PB05210127 实验目的 1. 熟悉正弦稳态分析中的相量的基本概念。 2. 正确使用双踪示波器测量正弦信号的峰—峰值Up-p，频率f(T)和相位差φ,观察李沙育图形; 学会使用晶体管毫伏表测量正弦信号有效值。 3. 用RC、RL 设计输出滞后(超前)输入的简单电路，并作实际测量。 实验设备 1. DF1641D 型或 EE1641D 型函数发生器1 台 2. 双踪示波器 1 台 3. 晶体管毫幅表DF2173B 1 台 4. 可变电容箱 1 个 5. 可变电阻箱 1 个 6. 可变电感箱 1 个 实验原理 1． 正弦交流电作用于任一线性定常电路，产生的响应仍是同频率的正弦量，因此，正弦量可以用相量来表示。设一正弦电流： IijtjetjjeiIeIeIRIeRtICOSti22)(2)( 2． 用相量表示了正弦量，正弦交流稳态响应的计算可方便地运用相量进行复数运算，在直流电路中的基本定律、定理和计算方法完全适用于相量计算。 3． 输出电压滞后输入电压的RC 电路，如图1 所示。 图1(RC 滞后电路) 图2(RC 超前电路) 输出电压1110CRjUUCjRCjUii UNIVERSITY OF SCIENCE AND TECHNOLOGY OF CHINA School of Compu ter Science & Technology , Hefei, Anhu i, People's Repu blic of China, Zip Code: 230027 RC电路的频率特性实验报告 2 网络函数为： )()(11)(120jHRCtgRCUUjHi 式中，2)(11)(RCUUjHio ，称为幅频特性，显然是低通。)()(1RCtg ，称为相频特性，显然是输出滞后输入)(1RCtg。 4． 输出超前输入电压的 R C 电路如图 2 所示。 输出电压为： iiUCRjCRjUcjRRU110 网络函数为： )()(21)(120jHRCtgRCRCUUjHi 式中，2)(1)(RCRCUUjHIo ，称为幅频特性，显然是高通。)(2)(1RCtg ，称为相频特性，显然输出超前输入)(21RCtg。 5. R C 串并联选频电路 图 3 为R C 串并联选频电路。 图 3 3 实验内容及接线图 1. RC 低通电路 按图1 接线，取2.2Rk ，0.1CF，1iUV（有效值）。测量输出电压，并读取输出电压00...
