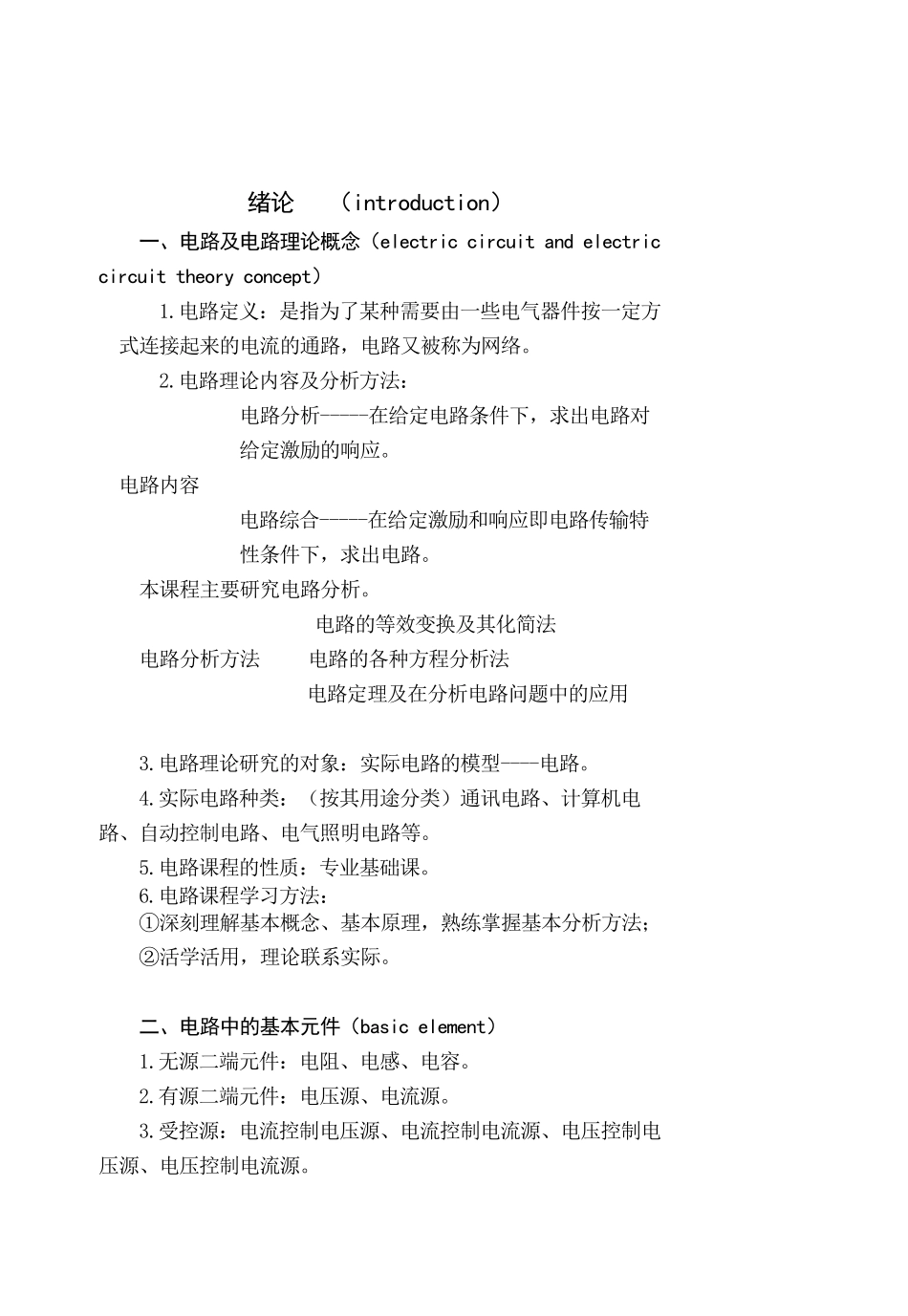

课目： 电路基础 教学内容 第一节 电路的模型 教学目的 １、了解电路模型的有关概念 ； 2、掌握电阻、电容和电感模型的性质。 教学重点 掌握电阻、电容和电感模型的性质 教学难点 电阻、电容和电感模型的性质 预习要求 了解本次课的主要内容 课堂类型 理论课 提问内容 教学时数 2 学时 作业 习题一：1-16、1-20 绪论 （introduction） 一、电路及电路理论概念（electric circuit and electric circuit theory concept） 1.电路定义：是指为了某种需要由一些电气器件按一定方式连接起来的电流的通路，电路又被称为网络。 2.电路理论内容及分析方法： 电路分析-----在给定电路条件下，求出电路对给定激励的响应。 电路内容 电路综合-----在给定激励和响应即电路传输特性条件下，求出电路。 本课程主要研究电路分析。 电路的等效变换及其化简法 电路分析方法 电路的各种方程分析法 电路定理及在分析电路问题中的应用 3.电路理论研究的对象：实际电路的模型----电路。 4.实际电路种类：（按其用途分类）通讯电路、计算机电路、自动控制电路、电气照明电路等。 5.电路课程的性质：专业基础课。 6.电路课程学习方法： ①深刻理解基本概念、基本原理，熟练掌握基本分析方法； ②活学活用，理论联系实际。 二、电路中的基本元件（basic element） 1.无源二端元件：电阻、电感、电容。 2.有源二端元件：电压源、电流源。 3.受控源：电流控制电压源、电流控制电流源、电压控制电压源、电压控制电流源。 三、电路中的基本定律(basic circuit laws) ①欧姆定律：Riu  ②基尔霍夫电流定律： 0i ③基尔霍夫电压定律： 0u 4）叠加定理； 5）戴维南定理。 四、电路实验 1 、 实验目的： 1 ）学习常用的电子仪器、仪表的性能和工作原理，并学会其使用方法； 2 ）学习并掌握基本的测量方法，会测量常见的物理量；能够根据实验讲义独立完成实验并写出实验报告； 3 ）培养初步的实验技能，包括正确选用仪器、仪表，制定合理的实验方案，实验中各种现象的观察和判断，实验数据的正确读取和处理，误差分析，实验报告的编写。 2 、实验要求： 1 ） 课前预习，理解掌握相关的理论知识； 2 ） 独立完成实验过程并撰写出实验报告。 3 ）注意安全，按章操作，爱护仪器。 3 、实验报告要求 1 ） 格式：实验题目、实验目的、实验原理、实验仪器、实验内容（包括步骤、数据记...
