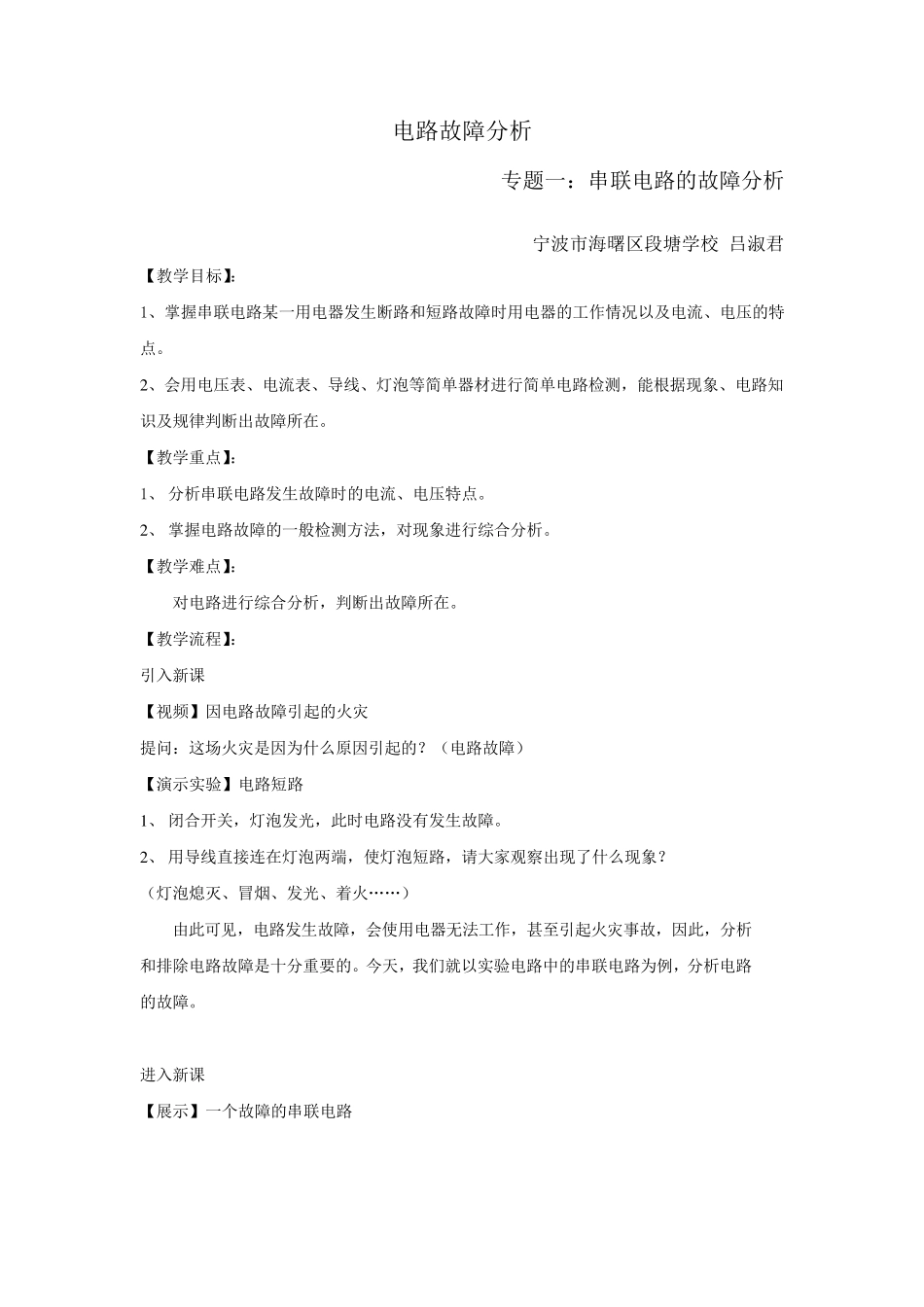

电 路 故 障 分 析 专 题 一 ： 串 联 电 路 的 故 障 分 析 宁 波 市 海 曙 区 段 塘 学 校 吕 淑 君 【 教 学 目 标 】： 1、 掌 握 串 联 电 路 某 一 用 电 器 发 生 断 路 和 短 路 故 障 时 用 电 器 的 工 作 情 况 以 及 电 流 、 电 压 的 特点
2 、 会 用 电 压 表 、 电 流 表 、 导 线 、 灯 泡 等 简 单 器 材 进 行 简 单 电 路 检 测 ， 能 根 据 现 象 、 电 路 知识 及 规 律 判 断 出 故 障 所 在
【 教 学 重 点 】： 1、 分 析 串 联 电 路 发 生 故 障 时 的 电 流 、 电 压 特 点
2 、 掌 握 电 路 故 障 的 一 般 检 测 方 法 ， 对 现 象 进 行 综 合 分 析
【 教 学 难 点 】： 对 电 路 进 行 综 合 分 析 ， 判 断 出 故 障 所 在
【 教 学 流 程 】： 引 入 新 课 【 视 频 】 因 电 路 故 障 引 起 的 火 灾 提 问 ： 这 场 火 灾 是 因 为 什 么 原 因 引 起 的
（ 电 路 故 障 ） 【 演 示 实 验 】 电 路 短 路 1 、 闭 合 开 关 ， 灯 泡 发 光 ， 此 时 电 路 没 有 发 生 故 障
2 、 用 导 线 直 接 连 在 灯 泡 两 端， 使灯 泡 短 路 ， 请大家观察出 现 了什 么 现 象
（ 灯 泡 熄灭、 冒烟、 发 光 、 着火 ……） 由此 可见， 电 路 发 生 故 障 ， 会 使用 电 器 无法 工 作 ， 甚至引 起 火 灾 事故 ， 因 此 ， 分 析和 排除电 路 故 障 是 十分 重 要的
今天， 我们就以 实 验 电 路 中的 串 联 电 路 为 例， 分 析 电 路的 故 障
