电路焊接的基本技术

电路焊接的基本技术_第1页
1/40

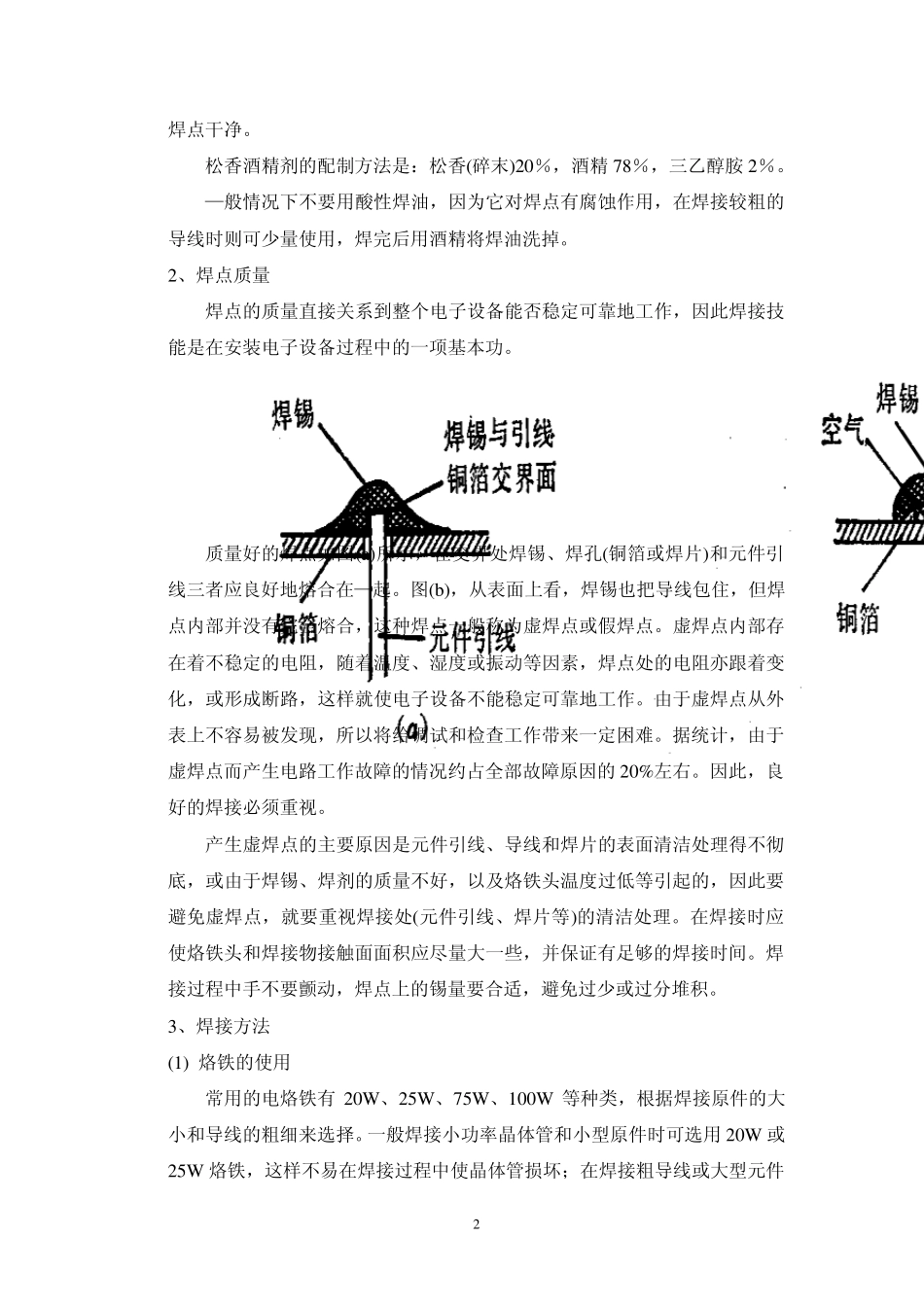

电路焊接的基本技术_第2页
2/40

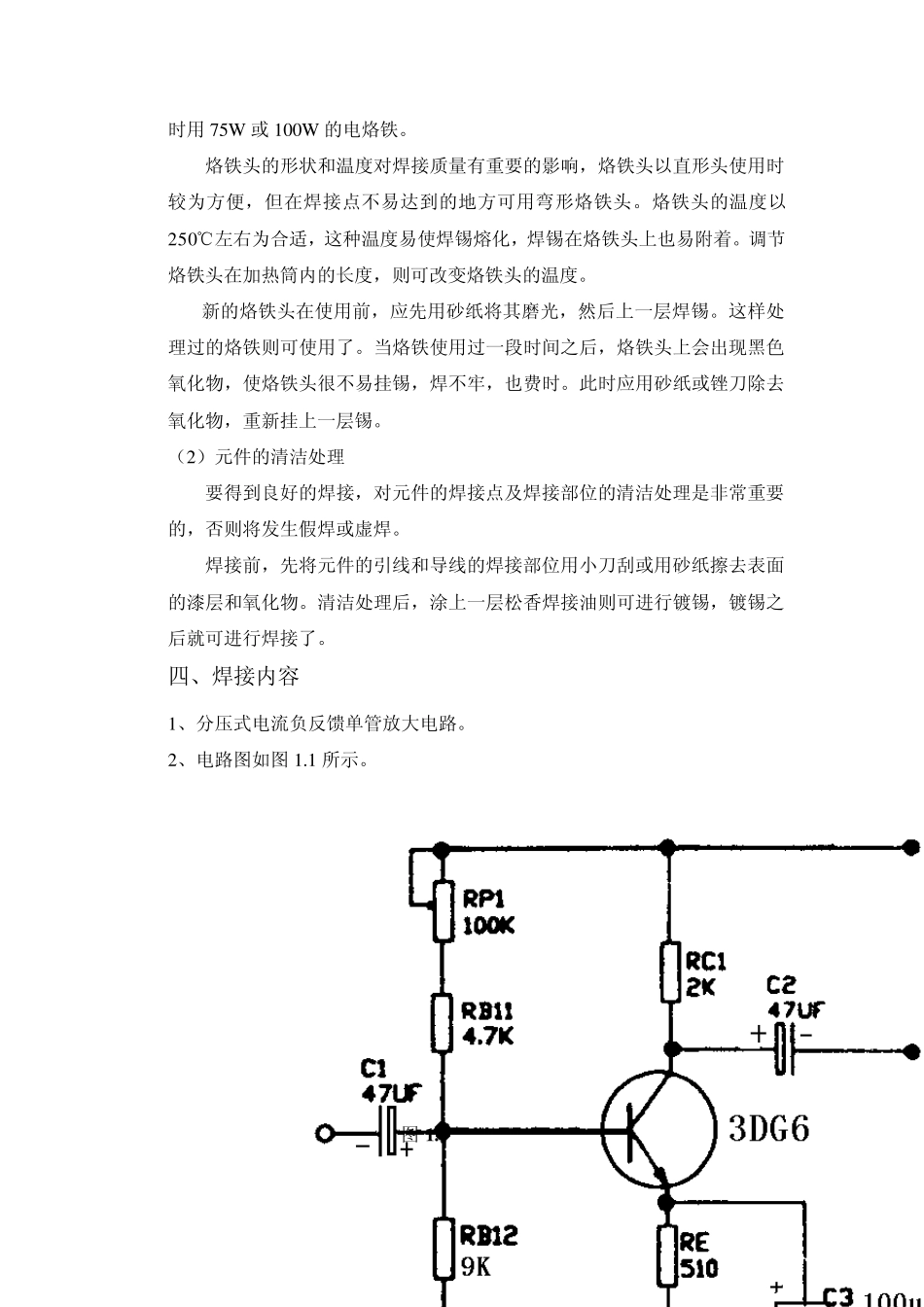

电路焊接的基本技术_第3页
3/40

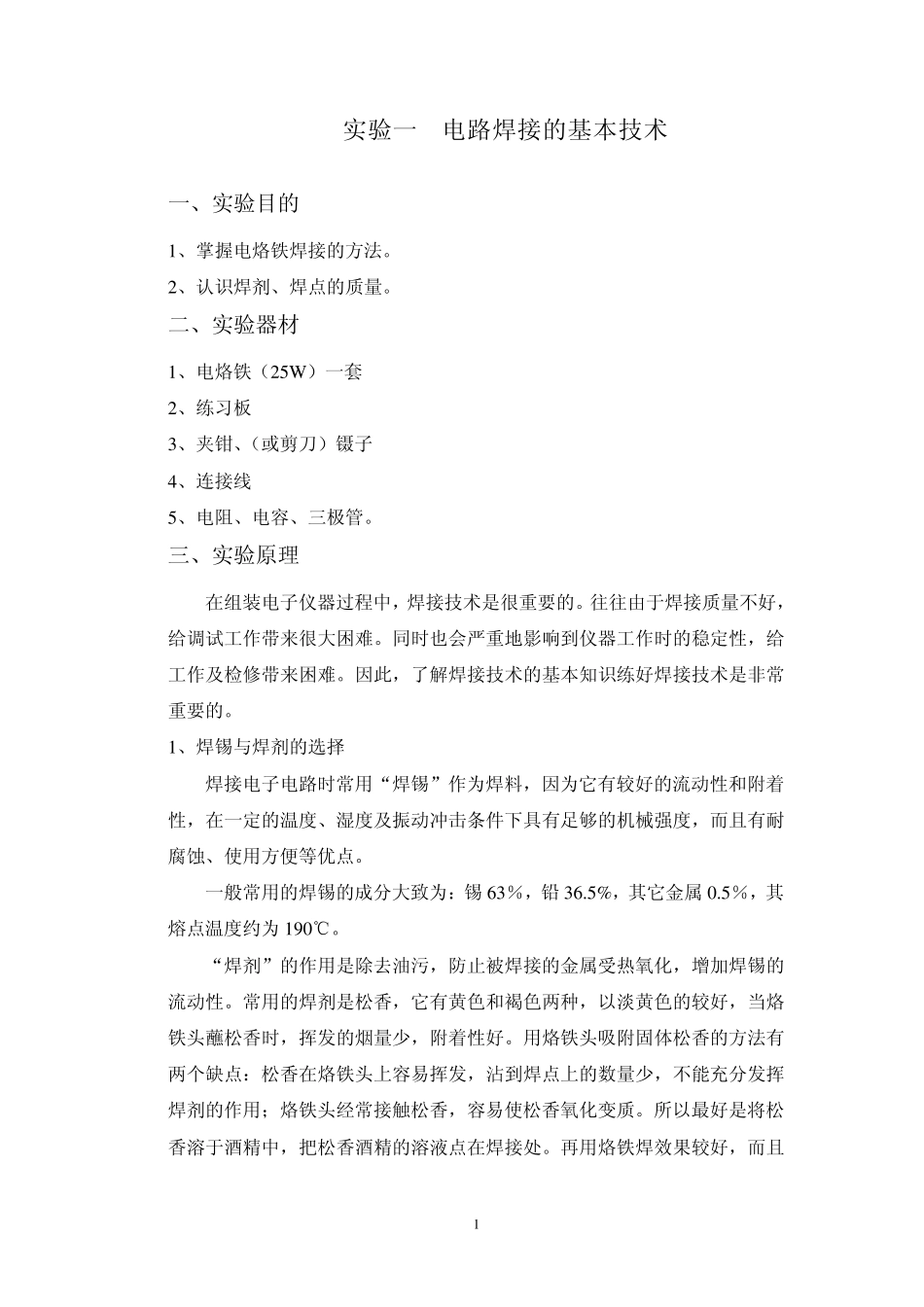

1 实验一 电路焊接的基本技术 一、实验目的 1、掌握电烙铁焊接的方法。 2、认识焊剂、焊点的质量。 二、实验器材 1、电烙铁(25W )一套 2、练习板 3、夹钳、(或剪刀)镊子 4、连接线 5、电阻、电容、三极管。 三、实验原理 在组装电子仪器过程中,焊接技术是很重要的。往往由于焊接质量不好,给调试工作带来很大困难。同时也会严重地影响到仪器工作时的稳定性,给工作及检修带来困难。因此,了解焊接技术的基本知识练好焊接技术是非常重要的。 1、焊锡与焊剂的选择 焊接电子电路时常用“焊锡”作为焊料,因为它有较好的流动性和附着性,在一定的温度、湿度及振动冲击条件下具有足够的机械强度,而且有耐腐蚀、使用方便等优点。 一般常用的焊锡的成分大致为:锡63%,铅 36.5%,其它金属 0.5%,其熔点温度约为 190℃。 “焊剂”的作用是除去油污,防止被焊接的金属受热氧化,增加焊锡的流动性。常用的焊剂是松香,它有黄色和褐色两种,以淡黄色的较好,当烙铁头蘸松香时,挥发的烟量少,附着性好。用烙铁头吸附固体松香的方法有两个缺点:松香在烙铁头上容易挥发,沾到焊点上的数量少,不能充分发挥焊剂的作用;烙铁头经常接触松香,容易使松香氧化变质。所以最好是将松香溶于酒精中,把松香酒精的溶液点在焊接处。再用烙铁焊效果较好,而且 2 焊点干净。 松香酒精剂的配制方法是:松香(碎末)20%,酒精78%,三乙醇胺2%。 —般情况下不要用酸性焊油,因为它对焊点有腐蚀作用,在焊接较粗的导线时则可少量使用,焊完后用酒精将焊油洗掉。 2、焊点质量 焊点的质量直接关系到整个电子设备能否稳定可靠地工作,因此焊接技能是在安装电子设备过程中的一项基本功。 质量好的焊点如图(a)所示,在交界处焊锡、焊孔(铜箔或焊片)和元件引线三者应良好地熔合在—起。图(b),从表面上看,焊锡也把导线包住,但焊点内部并没有完全熔合,这种焊点一般称为虚焊点或假焊点。虚焊点内部存在着不稳定的电阻,随着温度、湿度或振动等因素,焊点处的电阻亦跟着变化,或形成断路,这样就使电子设备不能稳定可靠地工作。由于虚焊点从外表上不容易被发现,所以将给调试和检查工作带来一定困难。据统计,由于虚焊点而产生电路工作故障的情况约占全部故障原因的20%左右。因此,良好的焊接必须重视。 产生虚焊点的主要原因是元件引线、导线和焊片的表面清洁处理得不彻底,或由于焊锡、焊剂的质量不好,以及烙铁头温度过低等引起的,因此要避...
