电路设计EDA软件的比较

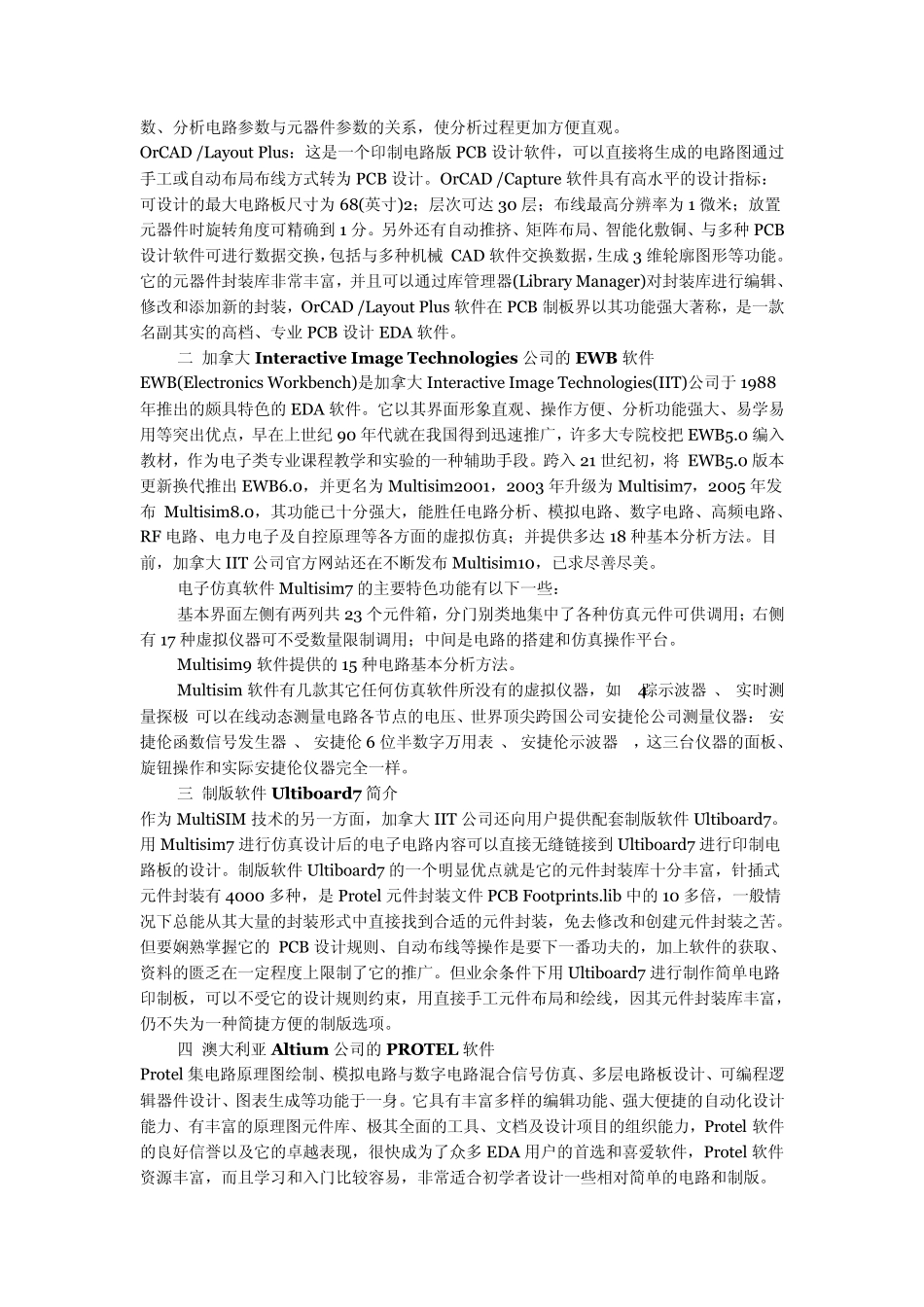

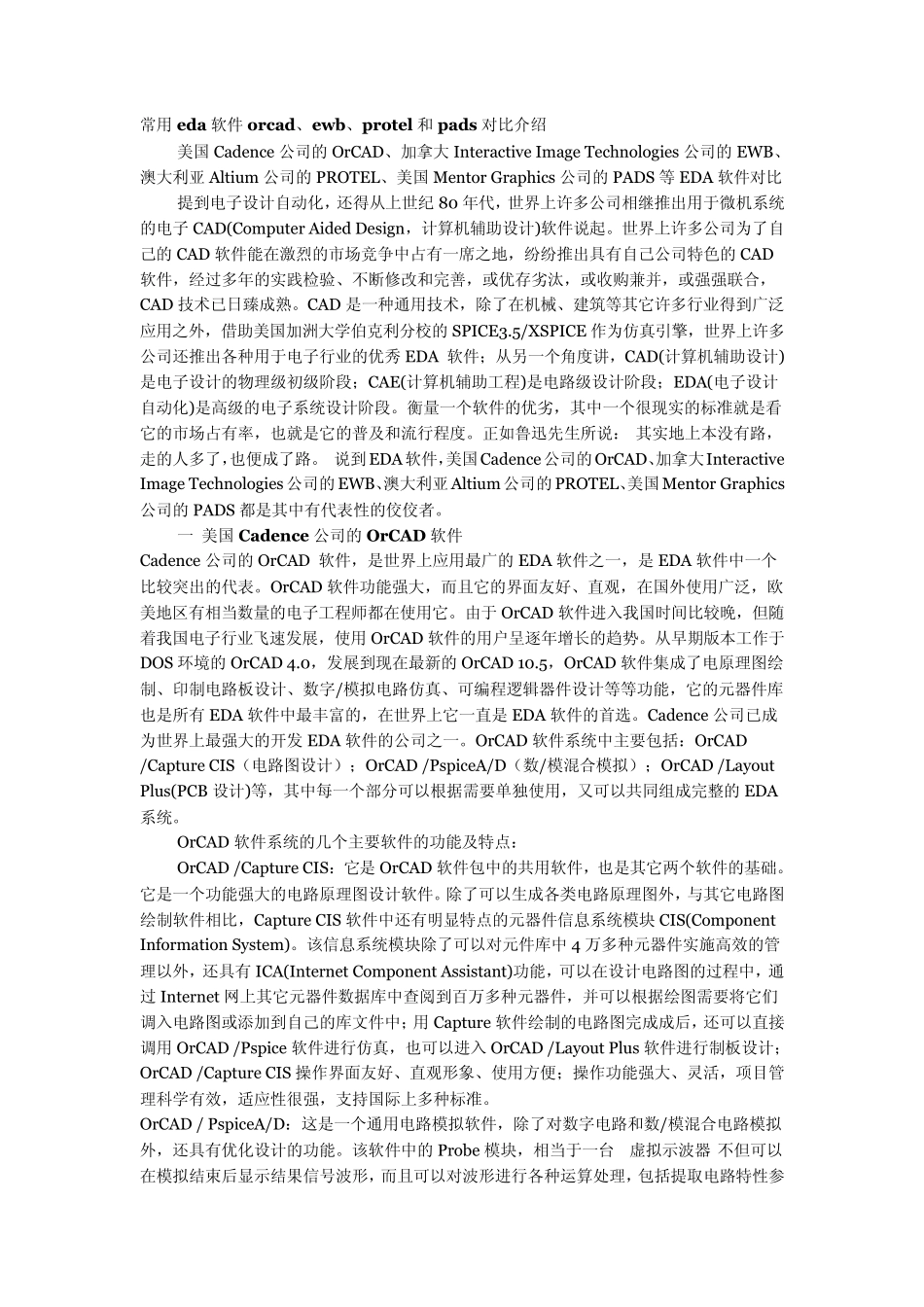

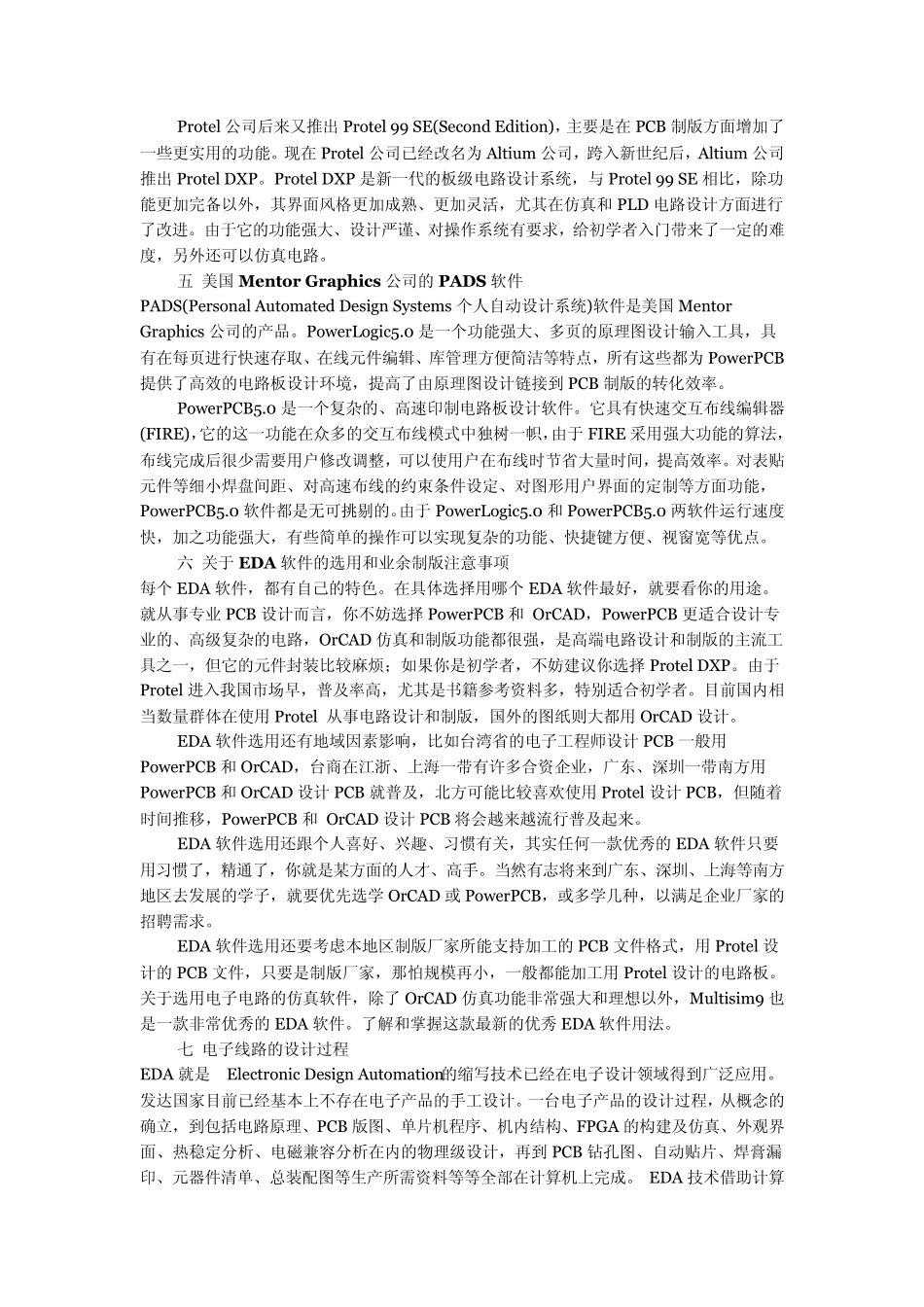

常用eda 软件orcad、ew b、protel 和 pads 对比介绍 美国 Cadence 公司的 OrCAD、加拿大 Interactive Image Technologies 公司的 EWB、澳大利亚 Altium 公司的 PROTEL、美国 Mentor Graphics 公司的 PADS 等 EDA 软件对比 提到电子设计自动化，还得从上世纪 80 年代，世界上许多公司相继推出用于微机系统的电子 CAD(Computer Aided Design，计算机辅助设计)软件说起。世界上许多公司为了自己的 CAD 软件能在激烈的市场竞争中占有一席之地，纷纷推出具有自己公司特色的 CAD软件，经过多年的实践检验、不断修改和完善，或优存劣汰，或收购兼并，或强强联合，CAD 技术已日臻成熟。CAD 是一种通用技术，除了在机械、建筑等其它许多行业得到广泛应用之外，借助美国加洲大学伯克利分校的 SPICE3.5/XSPICE 作为仿真引擎，世界上许多公司还推出各种用于电子行业的优秀 EDA 软件；从另一个角度讲，CAD(计算机辅助设计)是电子设计的物理级初级阶段；CAE(计算机辅助工程)是电路级设计阶段；EDA(电子设计自动化)是高级的电子系统设计阶段。衡量一个软件的优劣，其中一个很现实的标准就是看它的市场占有率，也就是它的普及和流行程度。正如鲁迅先生所说：“其实地上本没有路，走的人多了，也便成了路。” 说到EDA软件，美国Cadence公司的OrCAD、加拿大Interactive Image Technologies 公司的 EWB、澳大利亚 Altium 公司的 PROTEL、美国Mentor Graphics公司的 PADS 都是其中有代表性的佼佼者。 一 美国 Cadence 公司的 OrCAD 软件 Cadence 公司的 OrCAD 软件，是世界上应用最广的 EDA 软件之一，是 EDA 软件中一个比较突出的代表。OrCAD 软件功能强大，而且它的界面友好、直观，在国外使用广泛，欧美地区有相当数量的电子工程师都在使用它。由于 OrCAD 软件进入我国时间比较晚，但随着我国电子行业飞速发展，使用OrCAD 软件的用户呈逐年增长的趋势。从早期版本工作于DOS 环境的 OrCAD 4.0，发展到现在最新的 OrCAD 10.5，OrCAD 软件集成了电原理图绘制、印制电路板设计、数字/模拟电路仿真、可编程逻辑器件设计等等功能，它的元器件库也是所有 EDA 软件中最丰富的，在世界上它一直是 EDA 软件的首选。Cadence 公司已成为世界上最强大的开发 EDA 软件的公司之一。OrCAD 软件系统中主要包括：OrCAD /Capture CIS（电路图设计）；OrCAD /PspiceA/D（数/模混合模拟）；OrCAD ...
