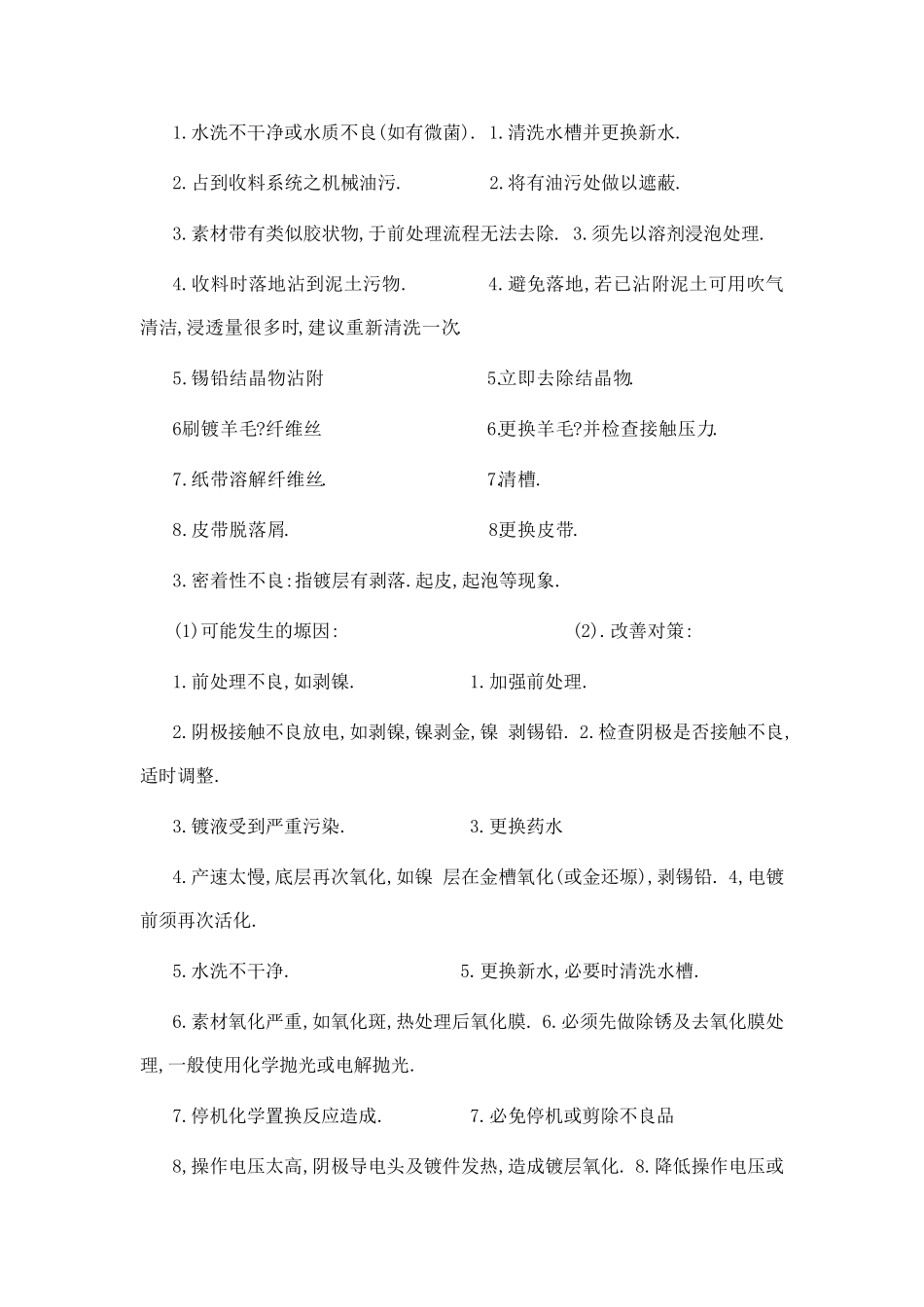

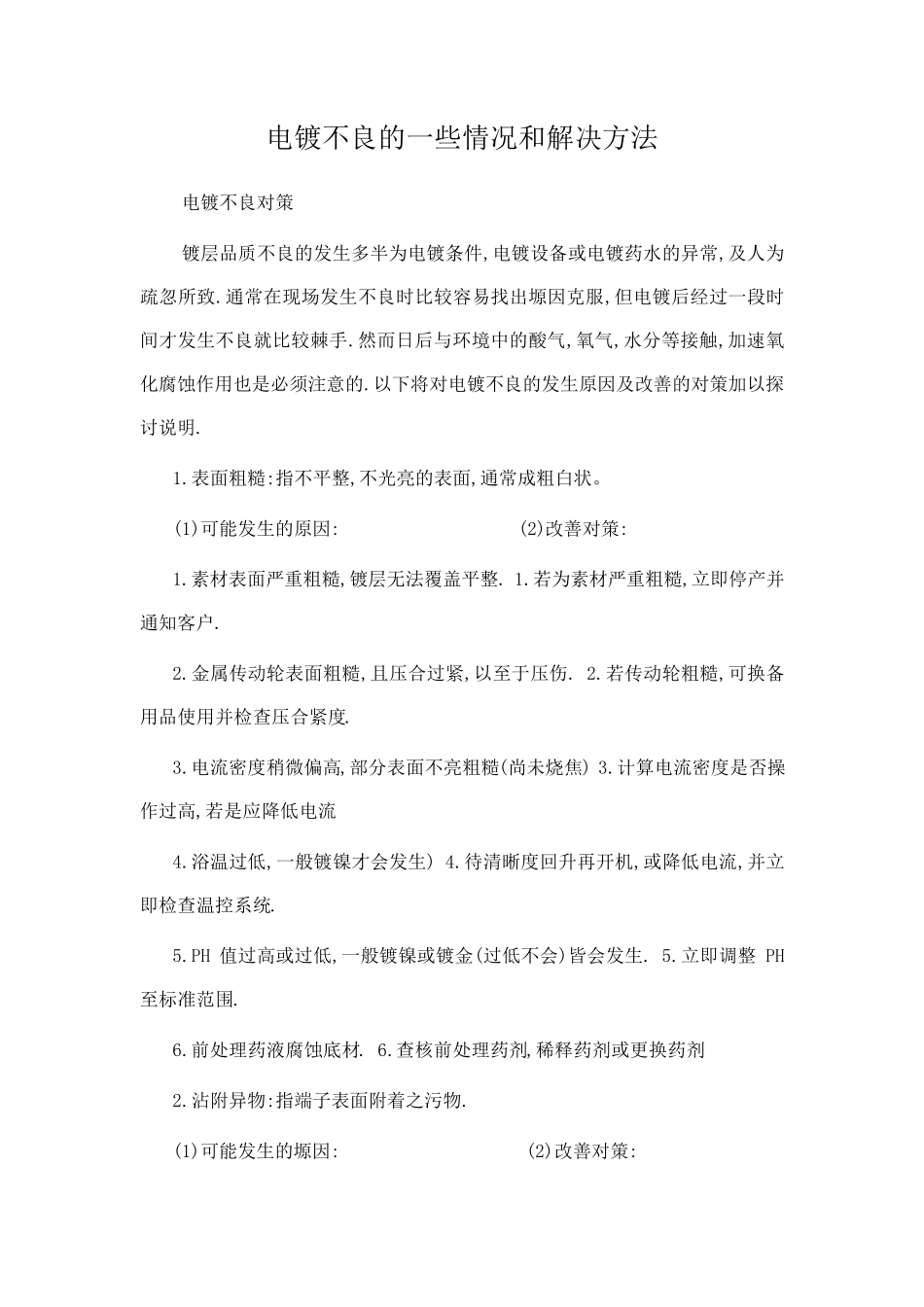

电镀不良的一些情况和解决方法 电镀不良对策 镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下将对电镀不良的发生原因及改善的对策加以探讨说明. 1.表面粗糙:指不平整,不光亮的表面,通常成粗白状。 (1)可能发生的原因: (2)改善对策: 1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户. 2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度. 3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计 算 电流密度是否 操作过高,若是应 降 低 电流 4.浴 温 过低 ,一般 镀镍 才会 发生) 4.待 清 晰 度回 升 再 开 机 ,或降 低 电流,并立即检查温 控 系 统 . 5.PH 值 过高或过低 ,一般 镀镍 或镀金(过低 不会 )皆 会 发生. 5.立即调 整PH至标 准 范 围 . 6.前 处 理 药液 腐蚀底 材. 6.查核 前 处 理 药剂 ,稀 释 药剂 或更 换药剂 2.沾 附 异物 :指端 子 表面附 着 之 污 物 . (1)可能发生的塬因: (2)改善对策: 1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水. 2.占到收料系统之机械油污. 2.将有油污处做以遮蔽. 3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理. 4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次. 5.锡铅结晶物沾附 5.立即去除结晶物. 6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力. 7.纸带溶解纤维丝. 7.清槽. 8.皮带脱落屑. 8.更换皮带. 3.密着性不良:指镀层有剥落.起皮,起泡等现象. (1)可能发生的塬因: (2).改善对策: 1.前处理不良,如剥镍. 1.加强前处理. 2.阴极接触不良放电,如剥镍,镍剥金,镍 剥锡铅. 2.检查阴极是否接触不良,适时调整. 3.镀液受到严重污染. 3.更换药水 4.产速太慢,底层再次氧化,如镍 层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化. 5.水洗不干净. 5.更换新水,必要时清洗水槽. 6.素材氧化严重,如氧化斑,热处理后 氧化膜 . 6.必须先做除锈 及 去氧化膜 处理,一般 使 用化学 抛 光 或电解抛 光 . 7.停 机化学 置 换反 应 造...
