电阻串联电路

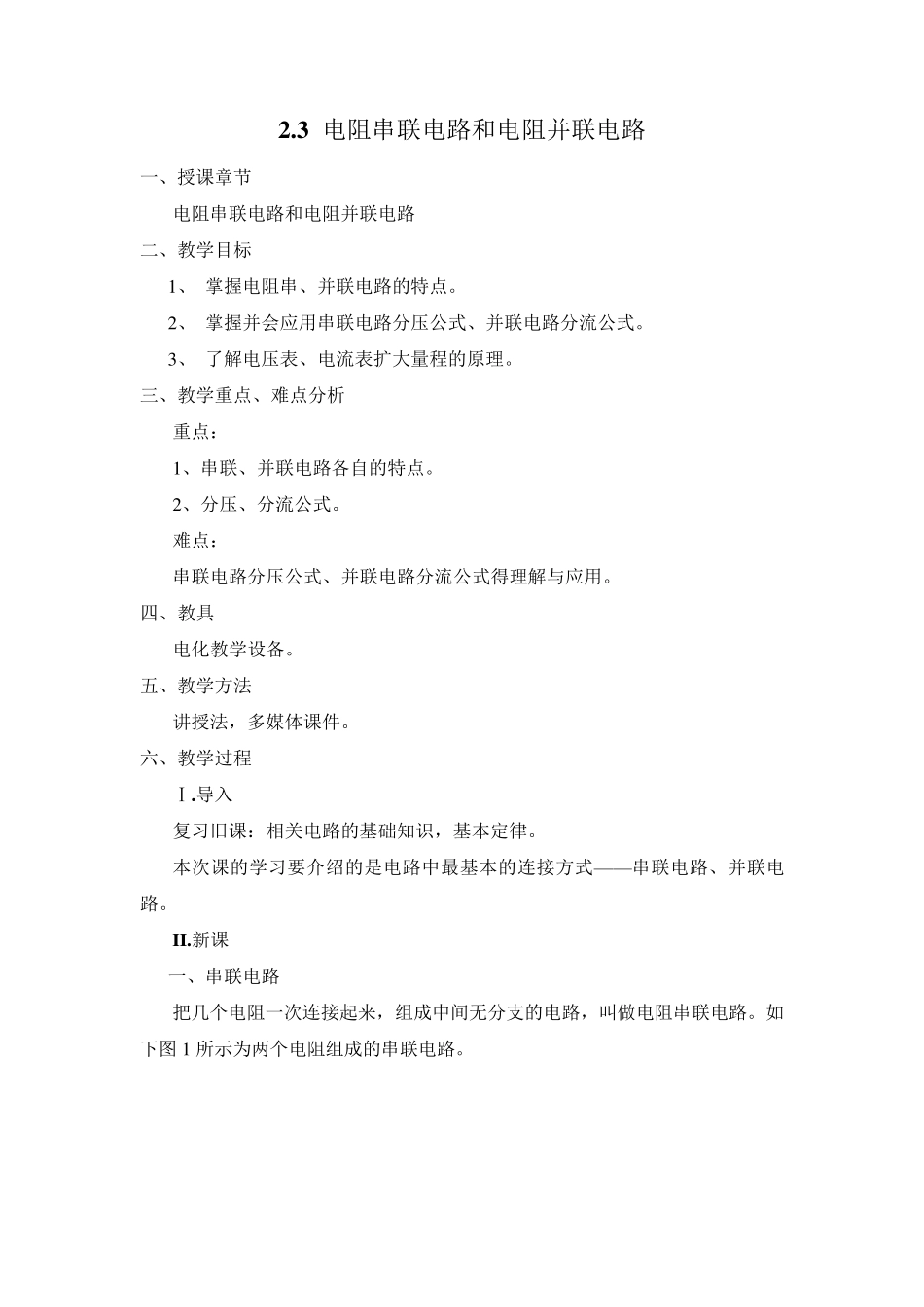

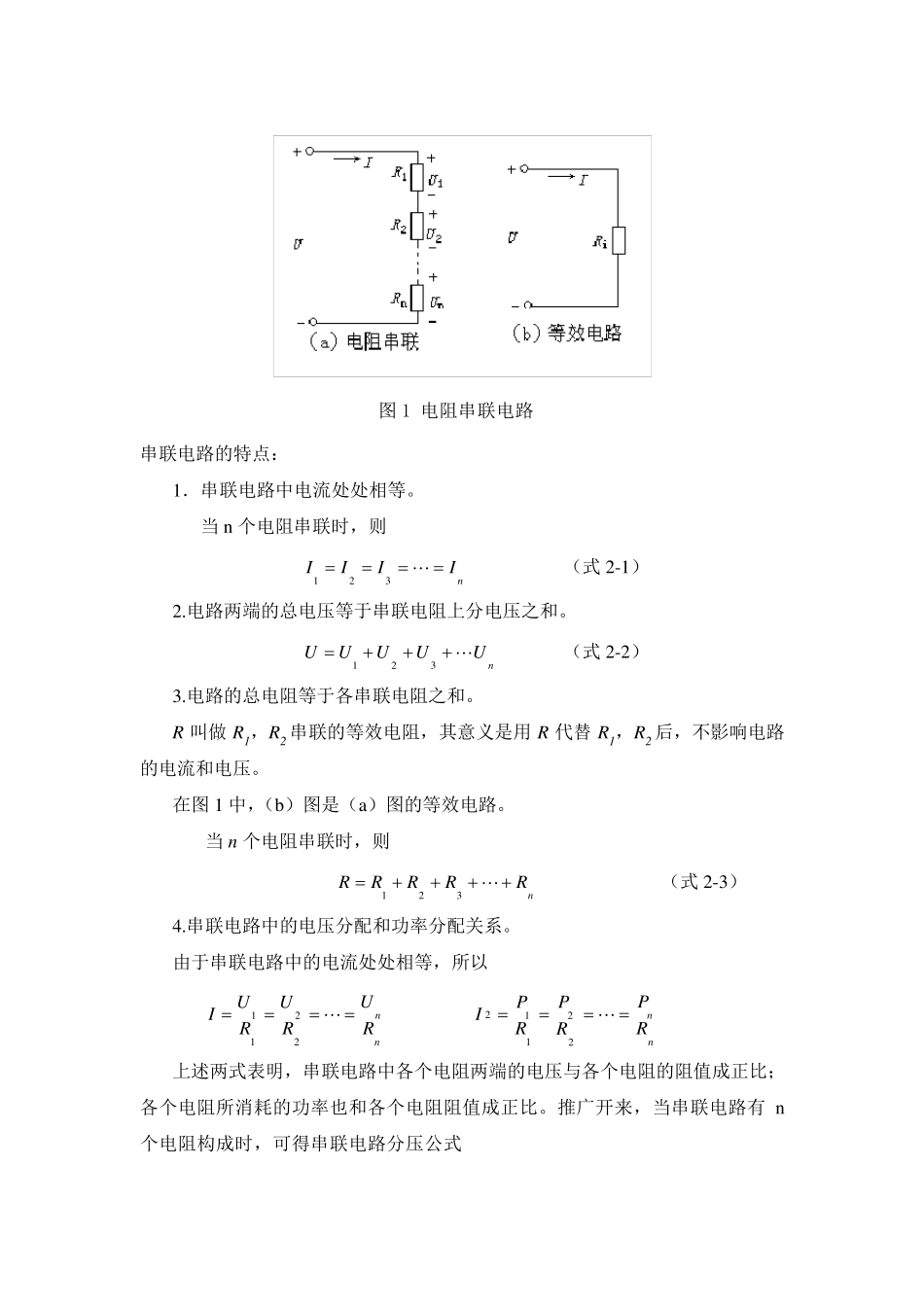

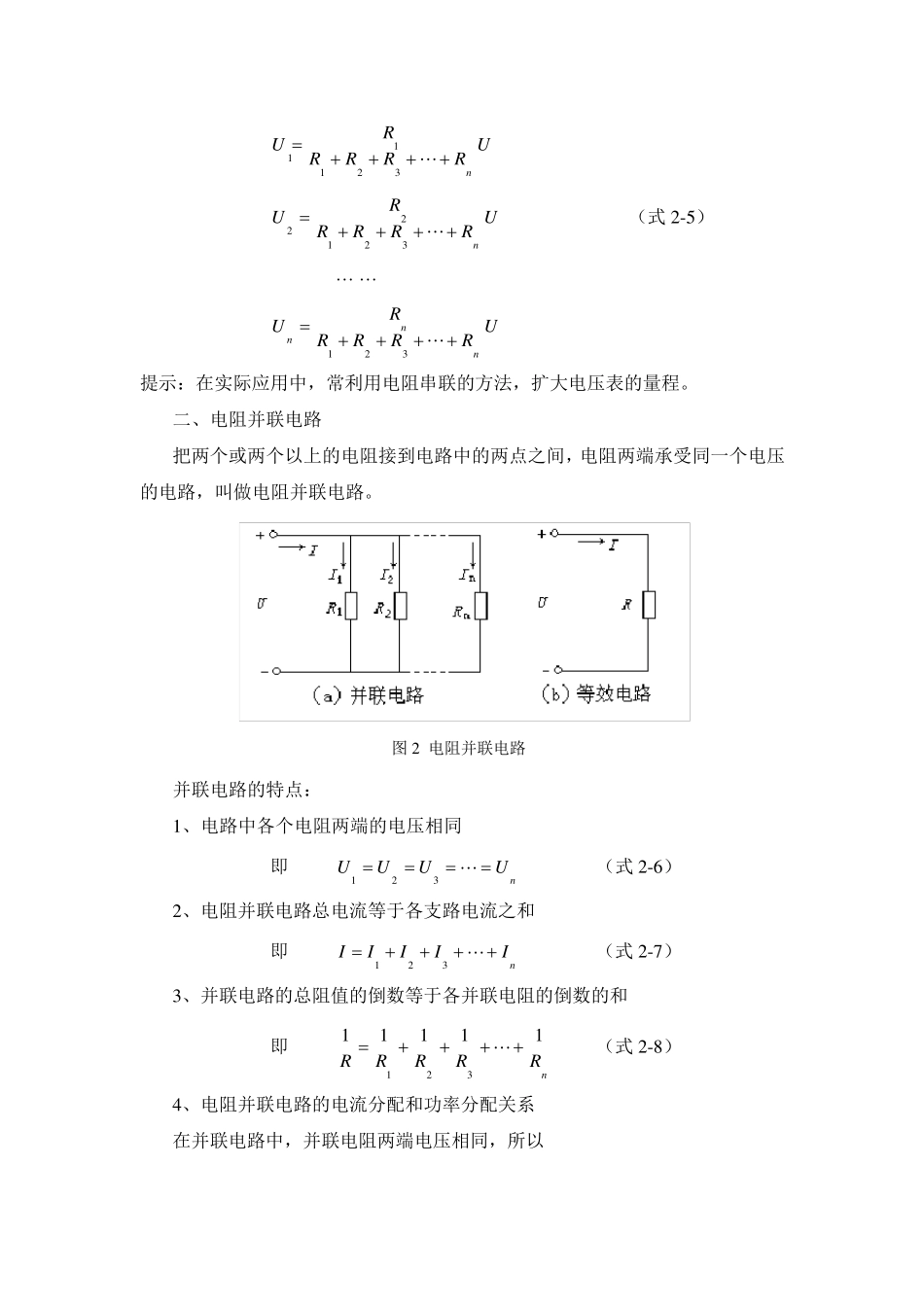

2.3 电阻串联电路和电阻并联电路 一、授课章节 电阻串联电路和电阻并联电路 二、教学目标 1 、 掌握电阻串、并联电路的特点。 2 、 掌握并会应用串联电路分压公式、并联电路分流公式。 3 、 了解电压表、电流表扩大量程的原理。 三、教学重点、难点分析 重点： 1 、串联、并联电路各自的特点。 2 、分压、分流公式。 难点： 串联电路分压公式、并联电路分流公式得理解与应用。 四、教具 电化教学设备。 五、教学方法 讲授法，多媒体课件。 六、教学过程 Ⅰ.导入 复习旧课：相关电路的基础知识，基本定律。 本次课的学习要介绍的是电路中最基本的连接方式——串联电路、并联电路。 II.新课 一、串联电路 把几个电阻一次连接起来，组成中间无分支的电路，叫做电阻串联电路。如下图 1 所示为两个电阻组成的串联电路。 串联电路的特点： 1．串联电路中电流处处相等。 当 n 个电阻串联时，则 nIIII321 （式 2-1） 2.电路两端的总电压等于串联电阻上分电压之和。 nUUUUU321 （式 2-2） 3.电路的总电阻等于各串联电阻之和。 R 叫做 R1，R2 串联的等效电阻，其意义是用 R 代替 R1，R2 后，不影响电路的电流和电压。 在图 1 中，（b）图是（a）图的等效电路。 当 n个电阻串联时，则 nRRRRR321 （式 2-3） 4.串联电路中的电压分配和功率分配关系。 由于串联电路中的电流处处相等，所以 nnRURURUI2211 nnRPRPRPI22112 上述两式表明，串联电路中各个电阻两端的电压与各个电阻的阻值成正比；各个电阻所消耗的功率也和各个电阻阻值成正比。推广开来，当串联电路有 n个电阻构成时，可得串联电路分压公式 图 1 电阻串联电路 URRRRRUn32111 URRRRRUn32122 （式2 -5 ） … … URRRRRUnnn321 提示：在实际应用中，常利用电阻串联的方法，扩大电压表的量程。 二、电阻并联电路 把两个或两个以上的电阻接到电路中的两点之间，电阻两端承受同一个电压的电路，叫做电阻并联电路。 并联电路的特点： 1 、电路中各个电阻两端的电压相同 即 nUUUU321 （式2 -6 ） 2 、电阻并联电路总电流等于各支路电流之和 即 nIIIII321 （式2 -7 ） 3 、并联电路的总阻值的倒数等于各并联电阻的倒数的和 即 nRRRRR11111321 （式2 -8 ） 4 、电阻...
