电阻器规格型号的标注

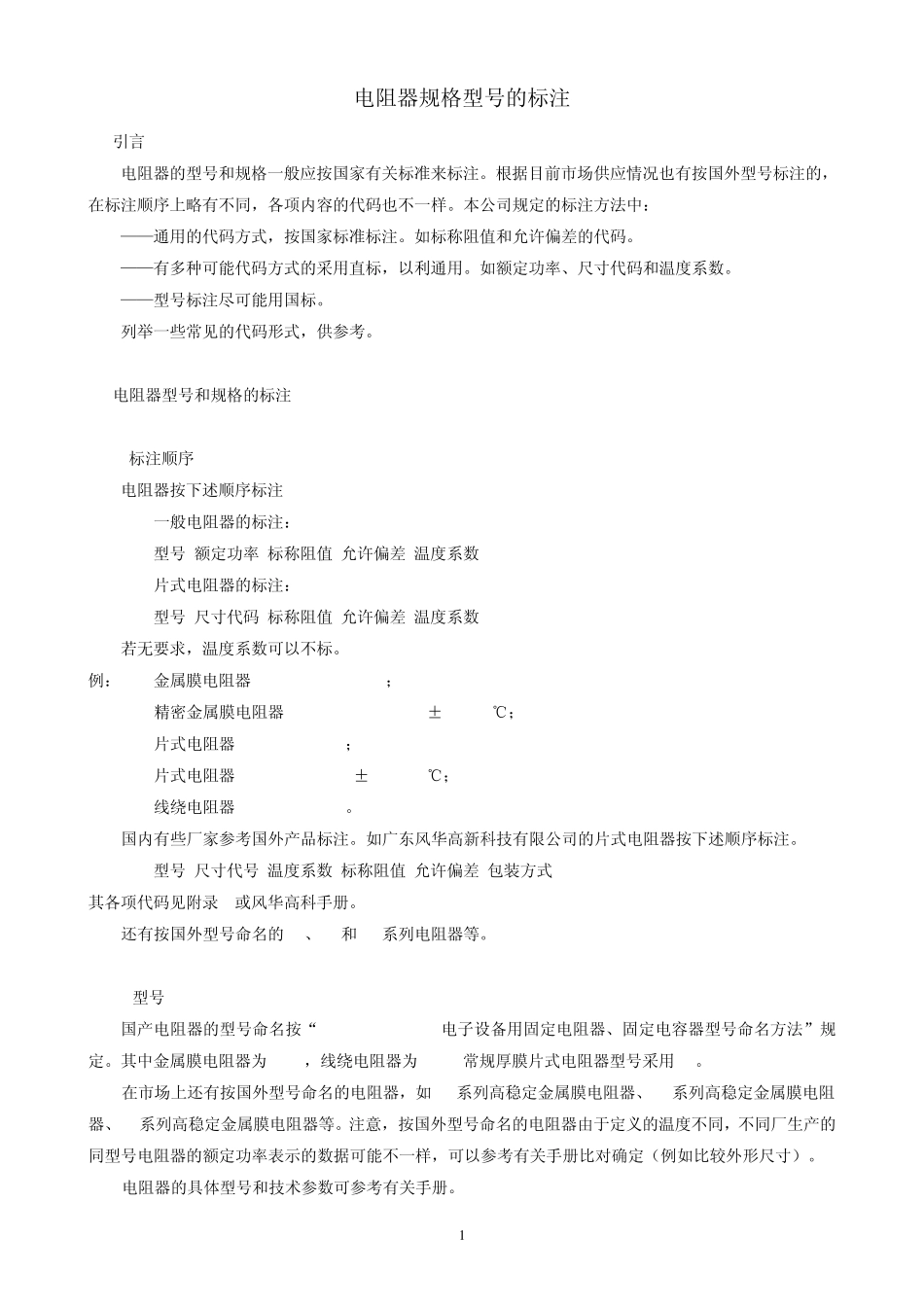

电阻器规格型号的标注_第1页
1/7

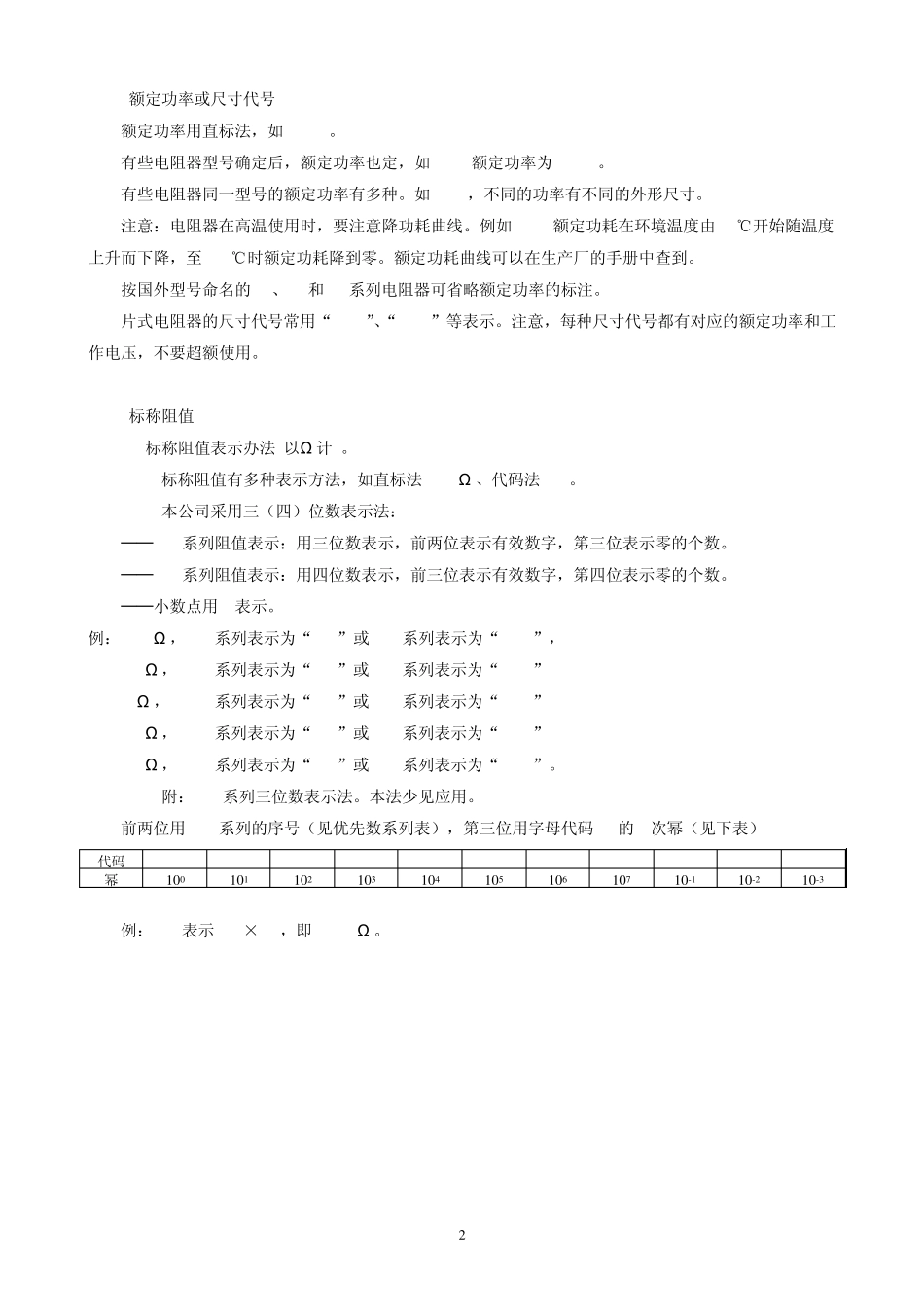

电阻器规格型号的标注_第2页
2/7
电阻器规格型号的标注_第3页
3/7
1 电阻器规格型号的标注 1 引言 电阻器的型号和规格一般应按国家有关标准来标注。根据目前市场供应情况也有按国外型号标注的,在标注顺序上略有不同,各项内容的代码也不一样。本公司规定的标注方法中: ——通用的代码方式,按国家标准标注。如标称阻值和允许偏差的代码。 ——有多种可能代码方式的采用直标,以利通用。如额定功率、尺寸代码和温度系数。 ——型号标注尽可能用国标。 列举一些常见的代码形式,供参考。 2 电阻器型号和规格的标注 2.1 标注顺序 电阻器按下述顺序标注 a) 一般电阻器的标注: 型号-额定功率-标称阻值-允许偏差-温度系数 b) 片式电阻器的标注: 型号-尺寸代码-标称阻值-允许偏差-温度系数 若无要求,温度系数可以不标。 例:a) 金属膜电阻器RJ14-0.25W-472-J; b) 精密金属膜电阻器RJ24-0.25W-4751-F±50ppm/℃; c) 片式电阻器RC-0603-472-J; d) 片式电阻器RC-0805-4751-F±100ppm/℃; e) 线绕电阻器RX21-2W-101-J。 国内有些厂家参考国外产品标注。如广东风华高新科技有限公司的片式电阻器按下述顺序标注。 型号-尺寸代号-温度系数-标称阻值-允许偏差-包装方式 其各项代码见附录 A或风华高科手册。 还有按国外型号命名的EE、RE和RN系列电阻器等。 2.2 型号 国产电阻器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。其中金属膜电阻器为 RJ**,线绕电阻器为 RX**,常规厚膜片式电阻器型号采用RC。 在市场上还有按国外型号命名的电阻器,如EE系列高稳定金属膜电阻器、RE系列高稳定金属膜电阻器、RN系列高稳定金属膜电阻器等。注意,按国外型号命名的电阻器由于定义的温度不同,不同厂生产的同型号电阻器的额定功率表示的数据可能不一样,可以参考有关手册比对确定(例如比较外形尺寸)。 电阻器的具体型号和技术参数可参考有关手册。 2 2.3 额定功率或尺寸代号 额定功率用直标法,如 0.25W。 有些电阻器型号确定后,额定功率也定,如 RJ14额定功率为 0.25W。 有些电阻器同一型号的额定功率有多种。如 RX21,不同的功率有不同的外形尺寸。 注意:电阻器在高温使用时,要注意降功耗曲线。例如 RJ14额定功耗在环境温度由 70℃开始随温度上升而下降,至 125℃时额定功耗降到零。额定功耗曲线可以在生产厂的手册中查到。 按国外型号命名的 EE、RE和 RN系列电阻器可省略额定功率的标注。 片式电阻器的尺寸代号常用“0...
