电除尘器试验报告

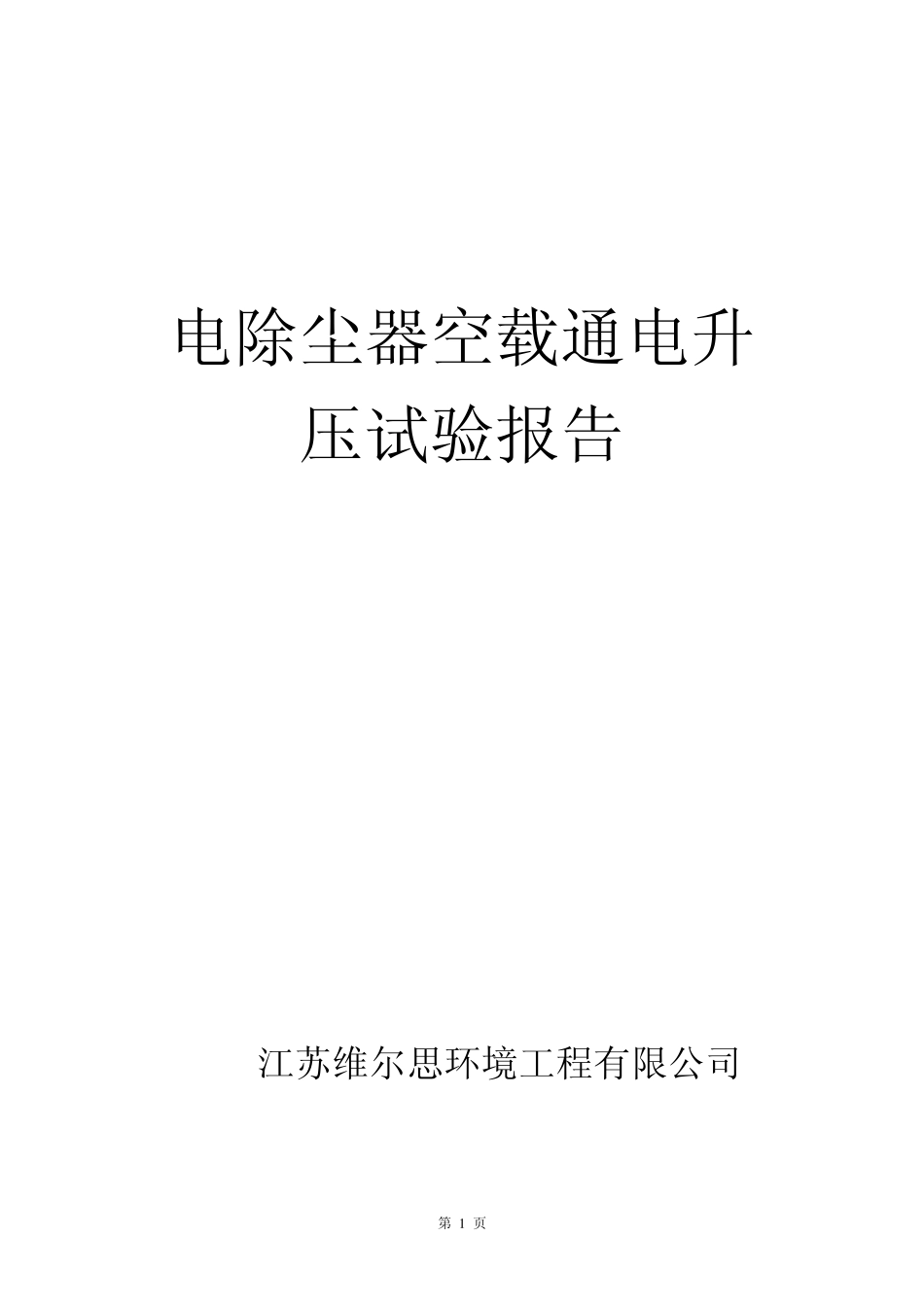

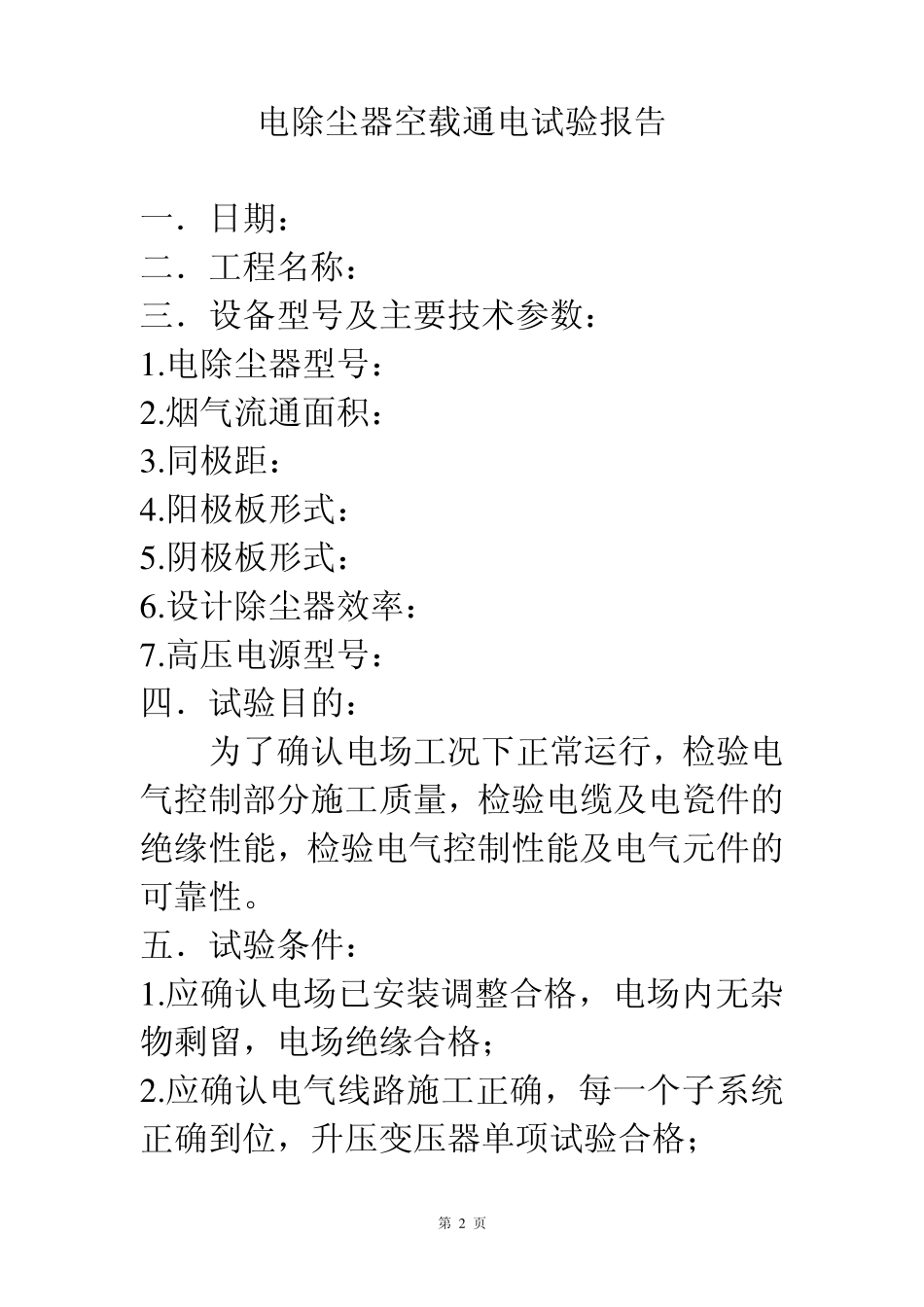

第 1 页 电除尘器空载通电升压试验报告 江苏维尔思环境工程有限公司 第 2 页 电除尘器空载通电试验报告 一．日期： 二．工程名称： 三．设备型号及主要技术参数： 1 .电除尘器型号： 2 .烟气流通面积： 3 .同极距： 4 .阳极板形式： 5 .阴极板形式： 6 .设计除尘器效率： 7 .高压电源型号： 四．试验目的： 为了确认电场工况下正常运行，检验电气控制部分施工质量，检验电缆及电瓷件的绝缘性能，检验电气控制性能及电气元件的可靠性。 五．试验条件： 1 .应确认电场已安装调整合格，电场内无杂物剩留，电场绝缘合格； 2 .应确认电气线路施工正确，每一个子系统正确到位，升压变压器单项试验合格； 第 3 页 3 .复查设备工作接地及保护接地的可靠性，测定设备接地电阻必须符合设计要求； 4 .充分落实试验安全问题，对人孔门和高压引入隔离开关进行重点监察，尽量避免雨天，雾天，大风天气进行试验。 六．试验程序 1 .组织试验有关人员和安全监察人员。 2 .准备测试仪器，仪表，电工工具及通讯工具。 3 .确定试验总指挥统一指挥，明确个人职责。 4 .在试验中，记录各项试验数据及现象。 5 .按照电除尘器行业标准进行确认或进一步完善复试。 七．实验目的 空电场升压试验：振打系统不投运，引风机不运行，电场处于静止状态，无烟气通入情况下进行静态空电场升压试验。 八．试验内容 1 .测定各电场起晕，闪络时的电压，电流值。 2 .测定各电场不同电压下的电流值，绘制伏安特性曲线。 九．试验记录 第 4 页 1.接地电阻（单位Ω ） 位置 数值 2.电场绝缘阻值（单位MΩ ） 电场位置 一室一电场 一室二电场 一室三电场 一室四电场 数值 电场位置 二室一电场 二室二电场 二室三电场 二室四电场 数值 3.升压记录及福安特性曲线（见附表） 4.试验结论（具体要求参照电除尘器空载通电升压试验方法 Q/FHK22-2001 标准执行）： 第 5 页 十．参加单位人员 1 .顾客单位： 签名： 2 .施工单位： 签名： 3 .电源厂家： 签名： 4 .设备厂家： 签名： 第 6 页 电除尘器高压空升记录 年 月 日 用户名称 安装位置 型号规格 调整器号 控制柜号 变压器号 面板操作功能 故障保护功能 输出短路SCO 可控硅开路OCS 重瓦斯DOE 输出开路OCO 偏励磁BE 轻瓦斯SLG 输出欠压UO 临界油温CE 重瓦斯SEG 调整参数记录 一次电压 （V） 一次电流（A） 二...
