电风扇技术规格书(落地扇)

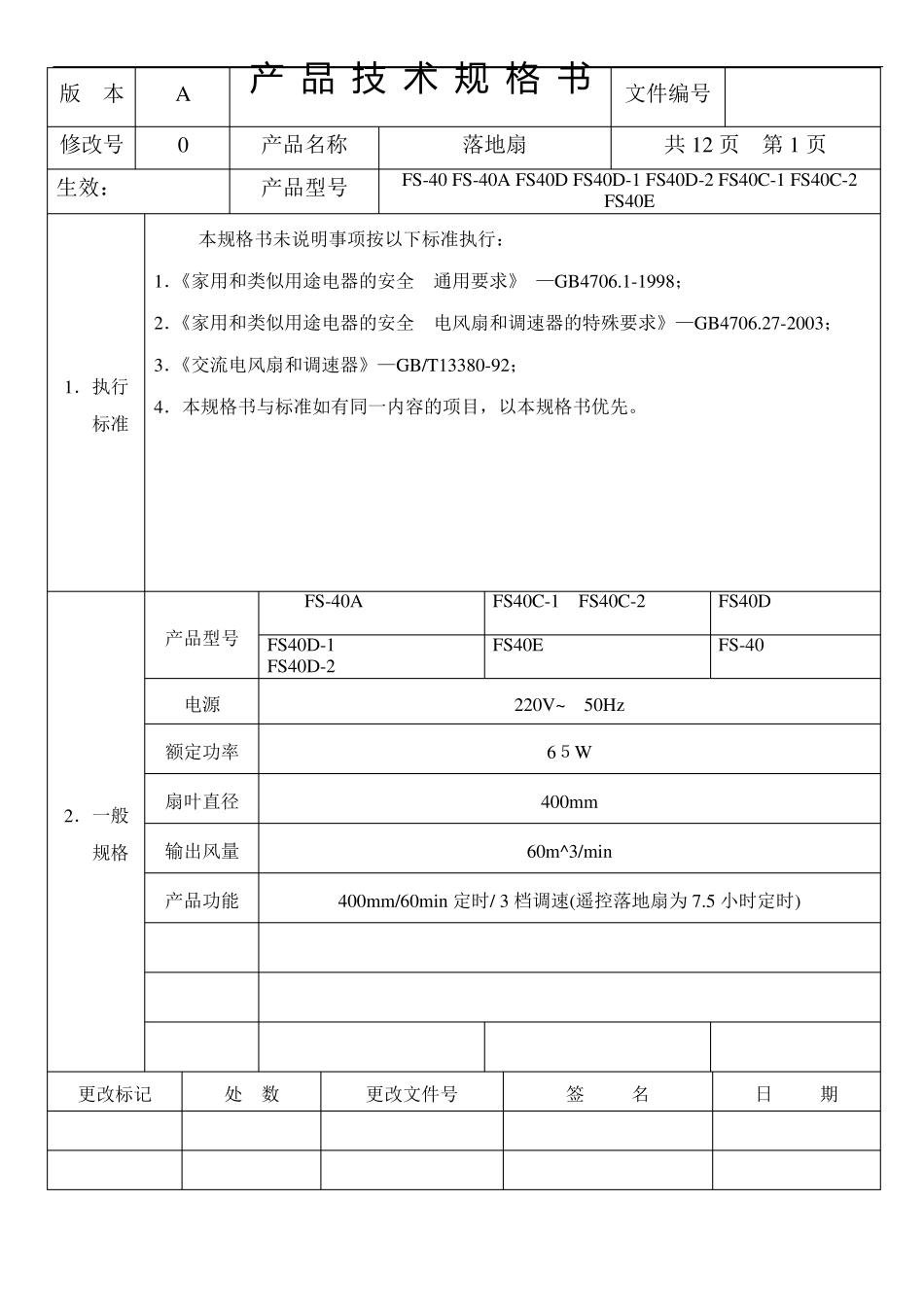

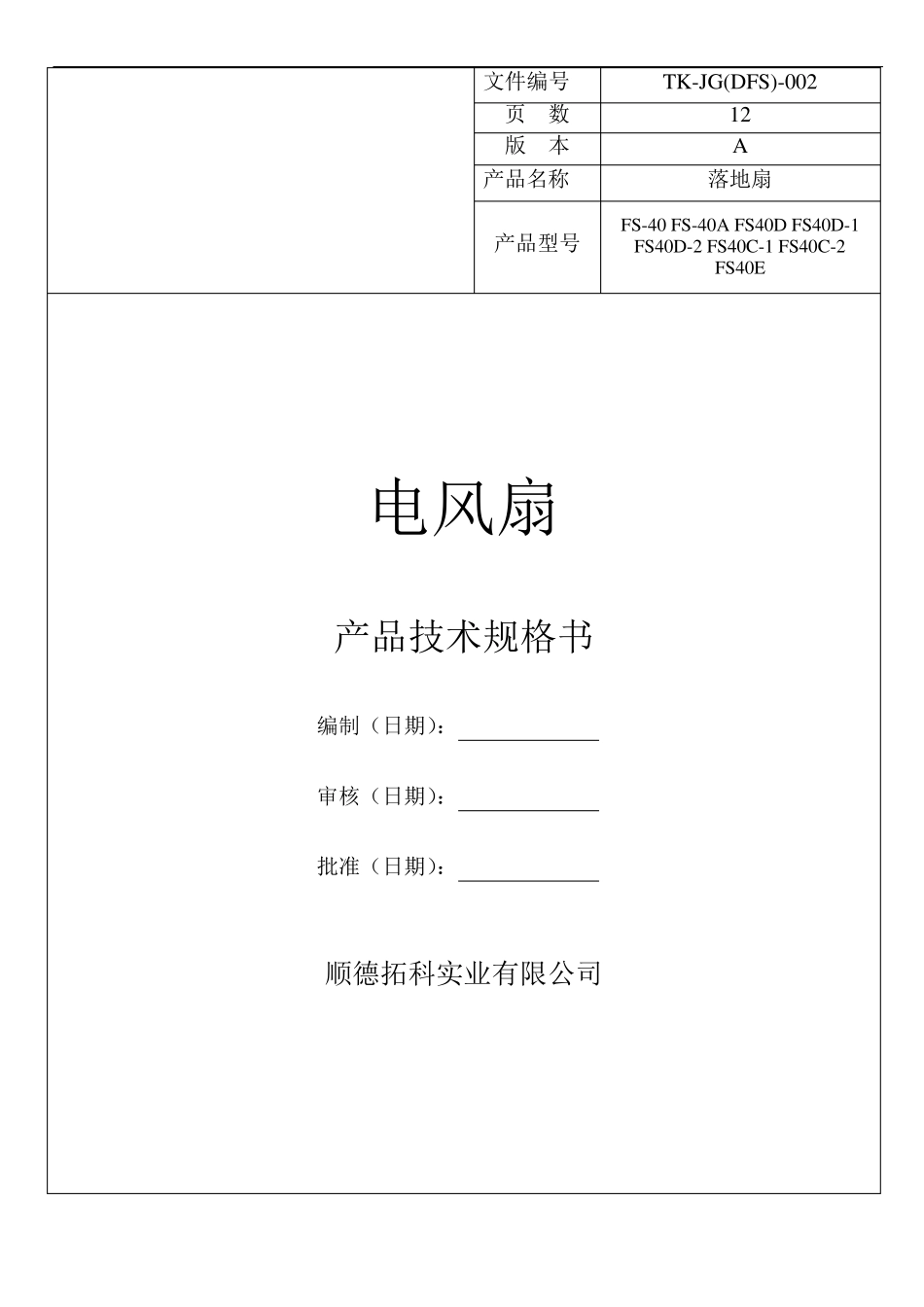

文件编号 TK-JG(DFS)-002 页 数 12 版 本 A 产品名称 落地扇 产品型号 FS-40 FS-40A FS40D FS40D-1 FS40D-2 FS40C-1 FS40C-2 FS40E 电风扇 产品技术规格书 编制（日期）： 审核（日期）： 批准（日期）： 顺德拓科实业有限公司 版 本 A 产 品 技 术 规 格 书 文件编号 修改号 0 产品名称 落地扇 共12 页 第1 页 生效： 产品型号 FS-40 FS-40A FS40D FS40D-1 FS40D-2 FS40C-1 FS40C-2 FS40E 1．执行 标准 本规格书未说明事项按以下标准执行： 1．《家用和类似用途电器的安全 通用要求》 —GB4706.1-1998； 2．《家用和类似用途电器的安全 电风扇和调速器的特殊要求》—GB4706.27-2003； 3．《交流电风扇和调速器》—GB/T13380-92； 4．本规格书与标准如有同一内容的项目，以本规格书优先。 2．一般 规格 产品型号 FS-40A FS40C-1 FS40C-2 FS40D FS40D-1 FS40D-2 FS40E FS-40 电源 220V~ 50Hz 额定功率 6５W 扇叶直径 400mm 输出风量 60m^3/min 产品功能 400mm/60min 定时/ 3 档调速(遥控落地扇为 7.5 小时定时) 更改标记 处 数 更改文件号 签 名 日 期 版 本 A 产 品 技 术 规 格 书 文件编号 修改号 0 产品名称 落地扇 共12 页 第2 页 生效： 产品型号 FS-40 FS-40A FS40D FS40D-1 FS40D-2 FS40C-1 FS40C-2 FS40E 3．主要零部件（各零件的具体形式参照相关零件图样） No 名 称 材料、规格及技术要求 特定制造商 色 调 1 扇叶 PP 壁厚1.5~2.0mm φ400mm 自制 半透明PP 透明ＡＳ 2 电机 总厚16 叠 0.5/片 自制 3 定时器 DFJ60 1.6A /220V 底部透明 4 电容器 1.2 μF ± 5% CBB61 400VAC 50/60Hz -25~70℃ 华宝 黑色 5 电源线 227 IEC 53 号线 2X0.75mm^2 1.80M 顺宁 义丰 白色 浅灰 6 琴键开关 ZS-YL KQ-164C 1A 250V~ 中山永联 黑色 7 网圈 ABS 按清单 8 网罩 φ4４5 粗 1.25mm 120 根 按清单 9 10 11 12 13 14 15 更改标记 处 数 更改文件号 签 名 日 期 版 本 A 产 品 技 术 规 格 书 文件编号 修改号 0 产品名称 落地扇 共12 页 第3 页 生效： 产品型号 FS-40 FS-40A FS40D FS40D-1 FS40D-2 FS40C-1 FS40C-2 FS40E 4．主要 特点 机械控制式糸列为上下自由升降，调节送风高度；电机...
