电风扇模拟控制系统设计

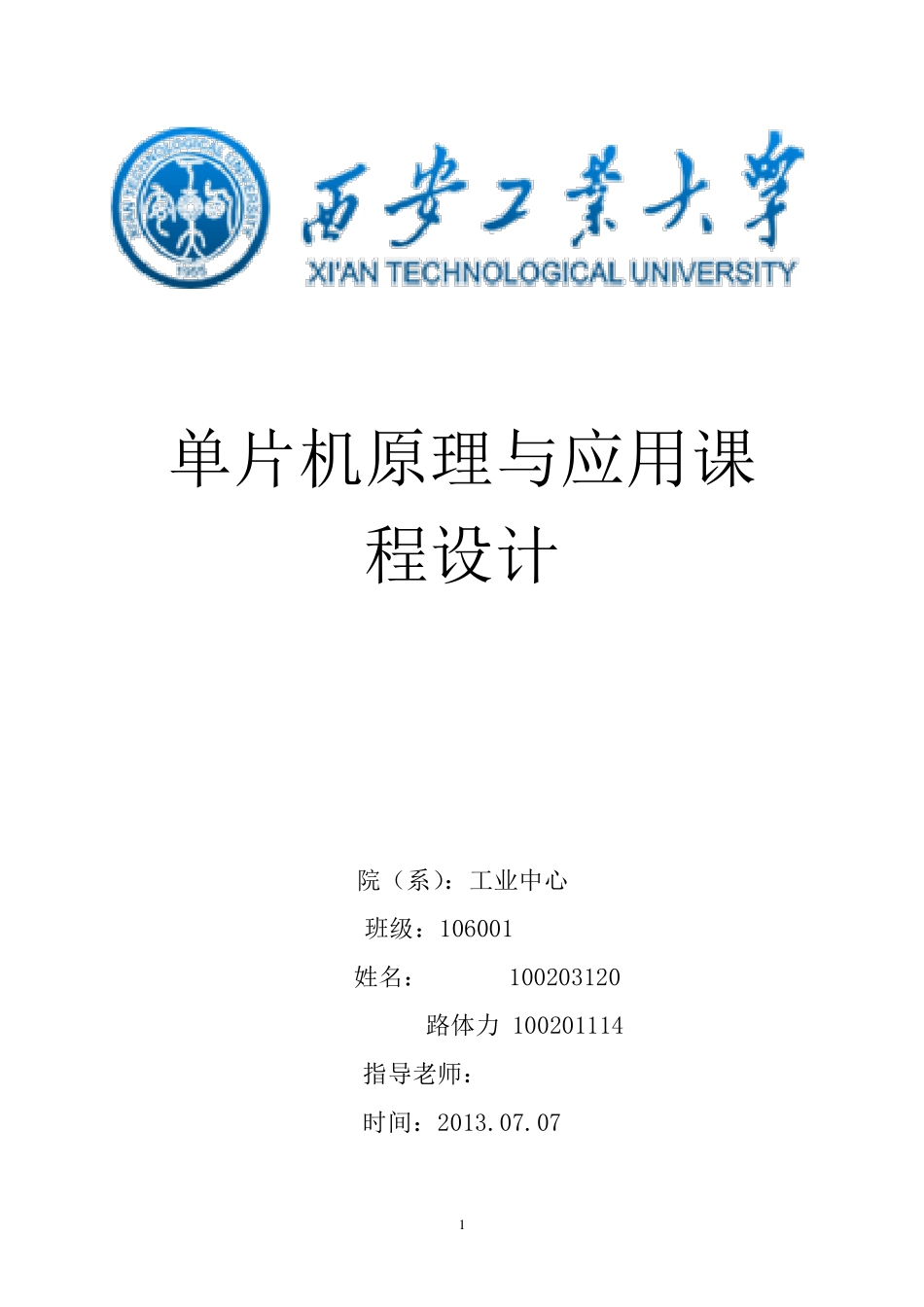

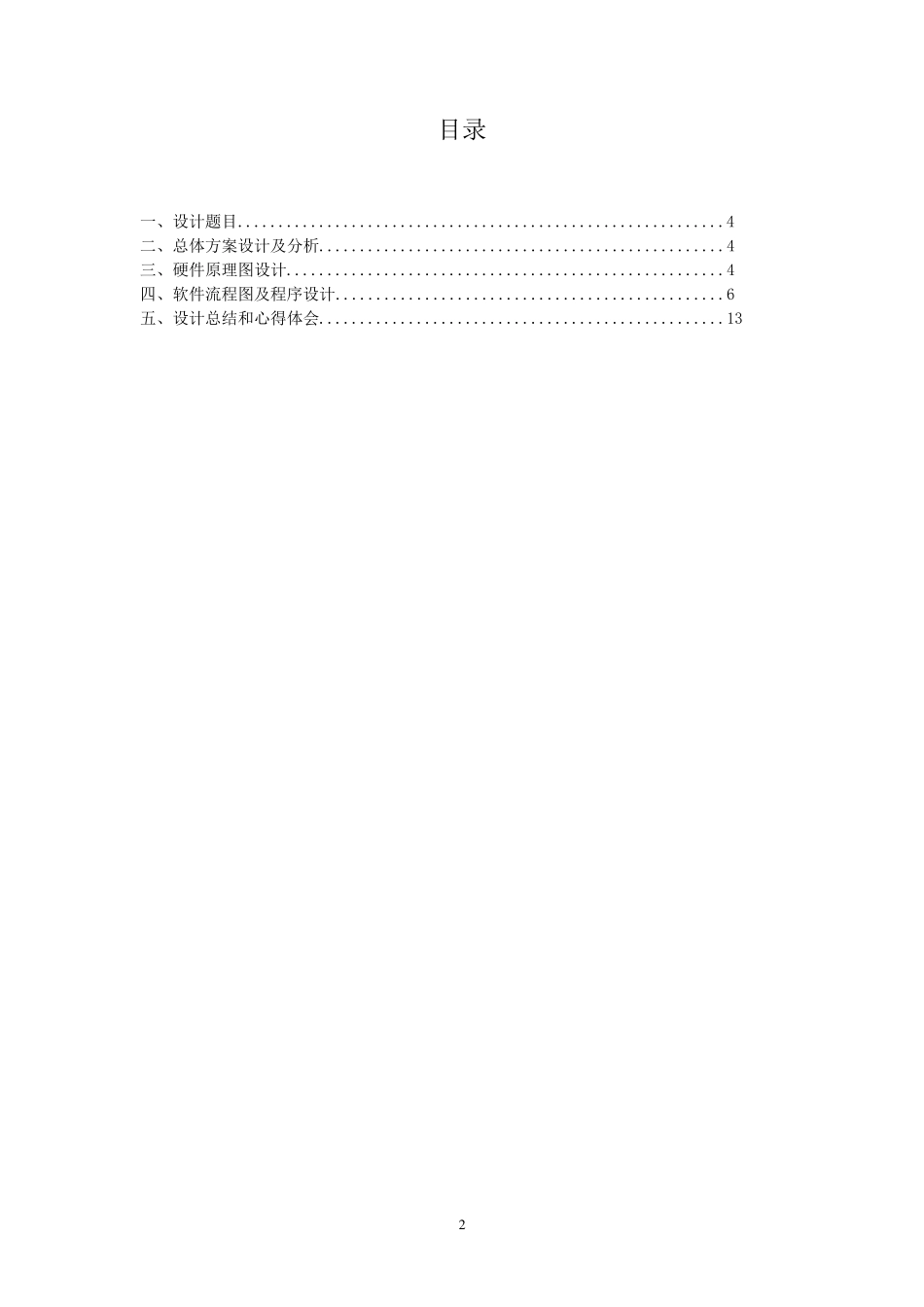

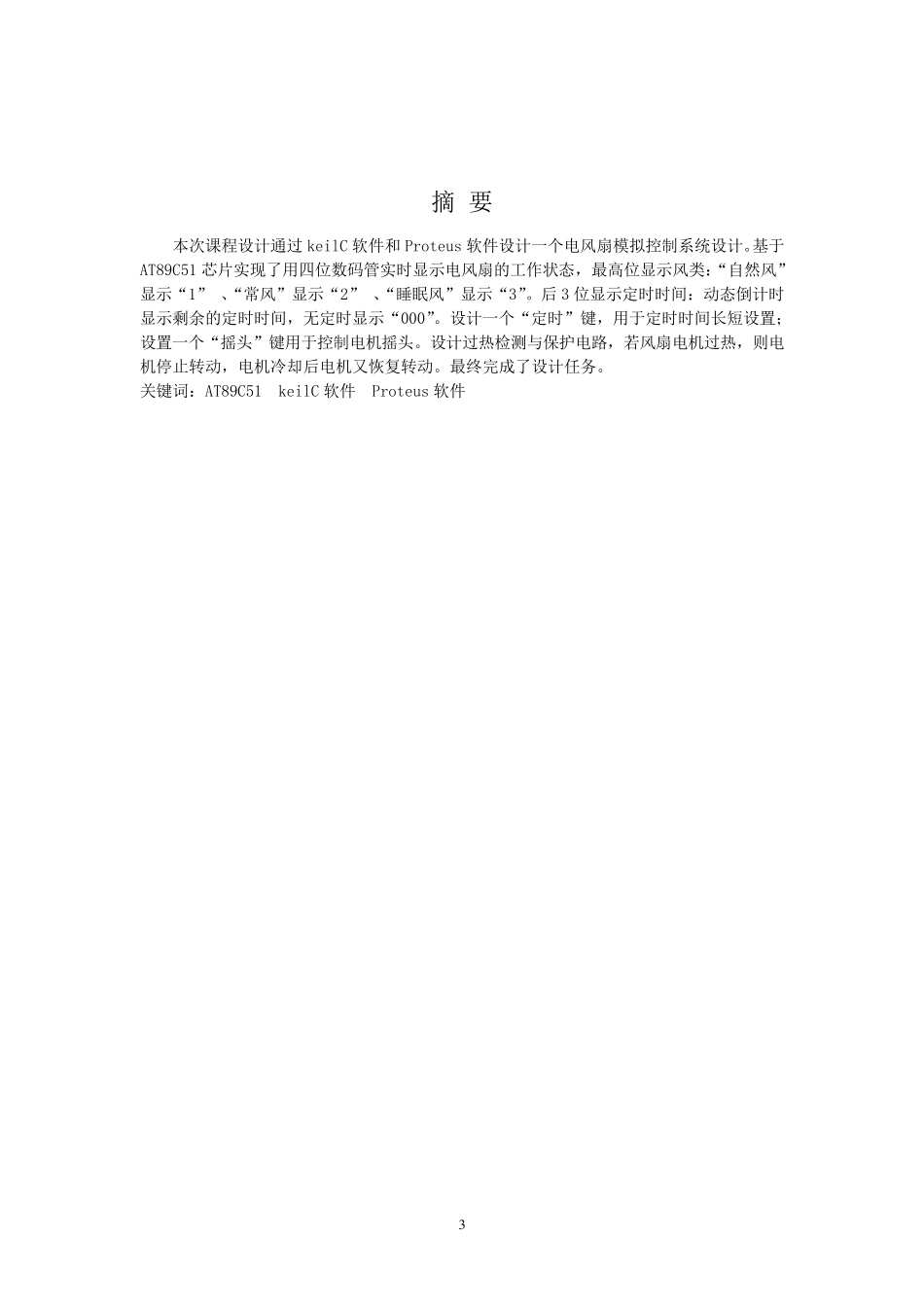

1 单片机原理与应用课程设计 院（系）：工业中心 班级：106001 姓名：*** 100203120 路体力 100201114 指导老师：*** 时间：2013.07.07 2 目录 一、设计题目............................................................4 二、总体方案设计及分析..................................................4 三、硬件原理图设计......................................................4 四、软件流程图及程序设计................................................6 五、设计总结和心得体会..................................................13 3 摘 要 本次课程设计通过keilC 软件和Proteus 软件设计一个电风扇模拟控制系统设计。基于AT89C51 芯片实现了用四位数码管实时显示电风扇的工作状态，最高位显示风类：“自然风”显示“1” 、“常风”显示“2” 、“睡眠风”显示“3”。后 3 位显示定时时间：动态倒计时显示剩余的定时时间，无定时显示“000”。设计一个“定时”键，用于定时时间长短设置；设置一个“摇头”键用于控制电机摇头。设计过热检测与保护电路，若风扇电机过热，则电机停止转动，电机冷却后电机又恢复转动。最终完成了设计任务。 关键词：AT89C51 keilC 软件 Proteus 软件 4 一、设计题目：电风扇模拟控制系统设计 1、用4 个LED 显示电风扇的工作状态（1,2,3,4 四档风力），显示风类：“自然风”、 “常风”和“睡眠风”。 2、设计 “自然风”、 “常风”和“睡眠风” 三个风类键用于设置风类； 设计一个“摇头” 键用于控制电机摇头。 3、设计一个“定时”键，用于定时时间长短设置； 4、设计过热检测与保护电路，若电风扇电机过热，则电机停止转动，蜂鸣器报警，电机冷却后电机又恢复转动。 5、 用LCD 作为用户界面显示风扇运行模式等信息。 6、其他功能。 二、总体方案设计分析、讨论 1、程序说明：为了提高单片机的工作效率，不让单片机的工作消耗在延时上，所以在考虑单片几需要延时的时间里，单片机并不是做的无用功，仅仅是在执行消耗时间的“空指令”，而根据实际考虑出发，从本程序设计的思路来看，电机除了数码管显示和 PWM 调速部分需要一定延时外，其他指令都是uS 级的，可以忽 略 不计,所以可以将 数码管显示和 PWM 调速部分做在一起 ，即 数码管每 一位 显示需延时的几个毫 秒 的时间可以用来做处 理 PWM 调速功能使用，通 过设定，改 ...
