画法几何及土木工程制图

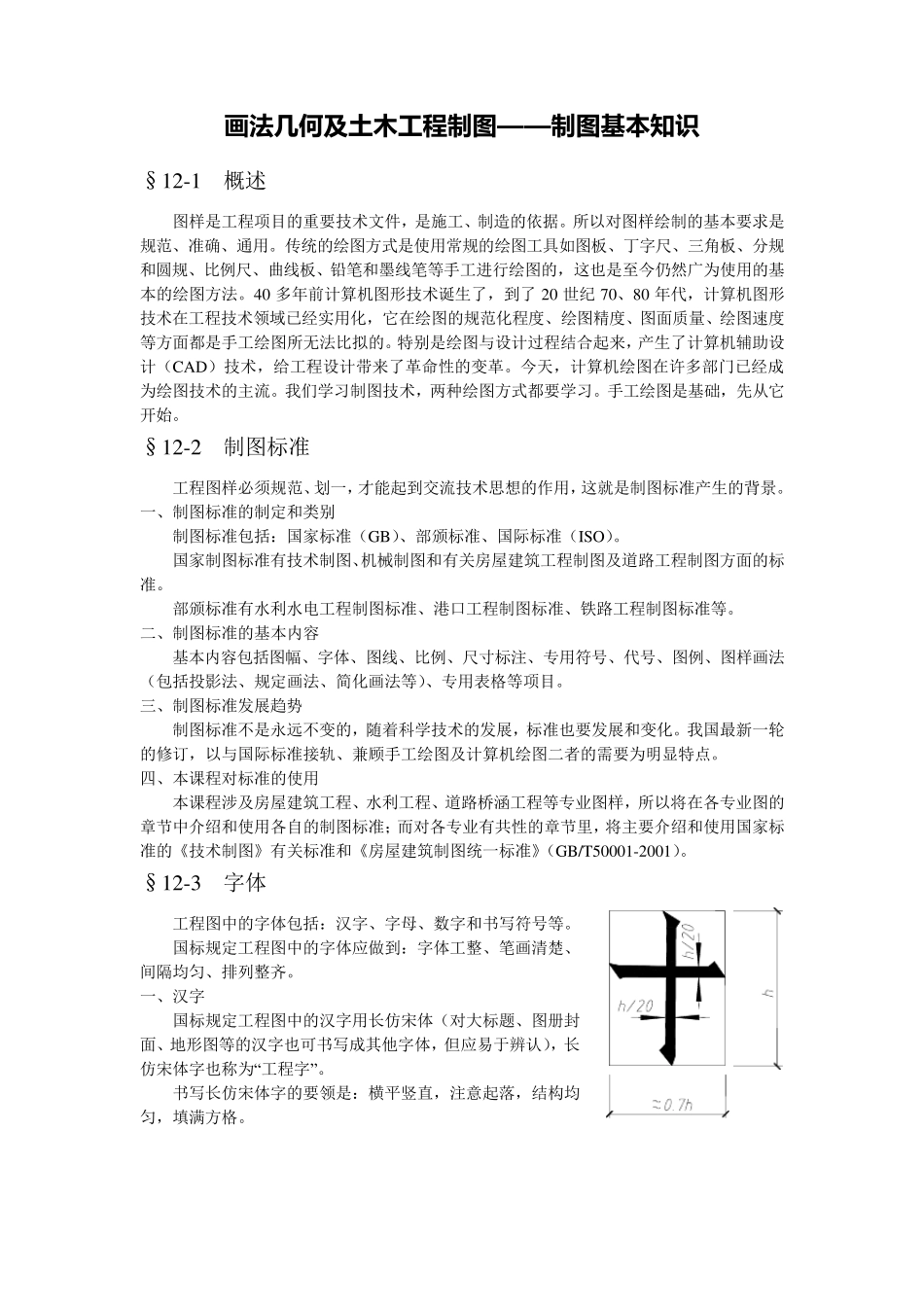

画法几何及土木工程制图_第1页
1/13

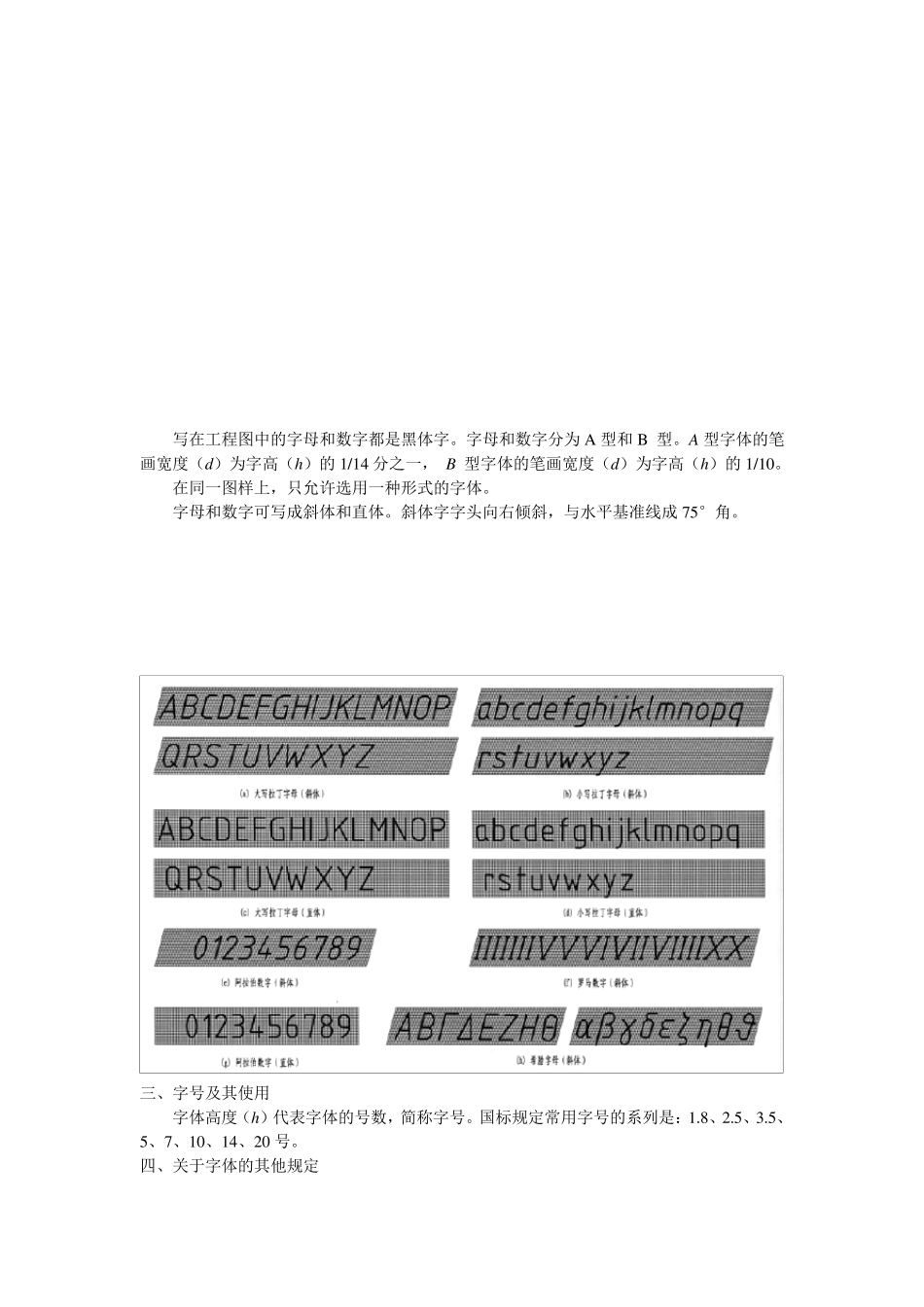

画法几何及土木工程制图_第2页
2/13

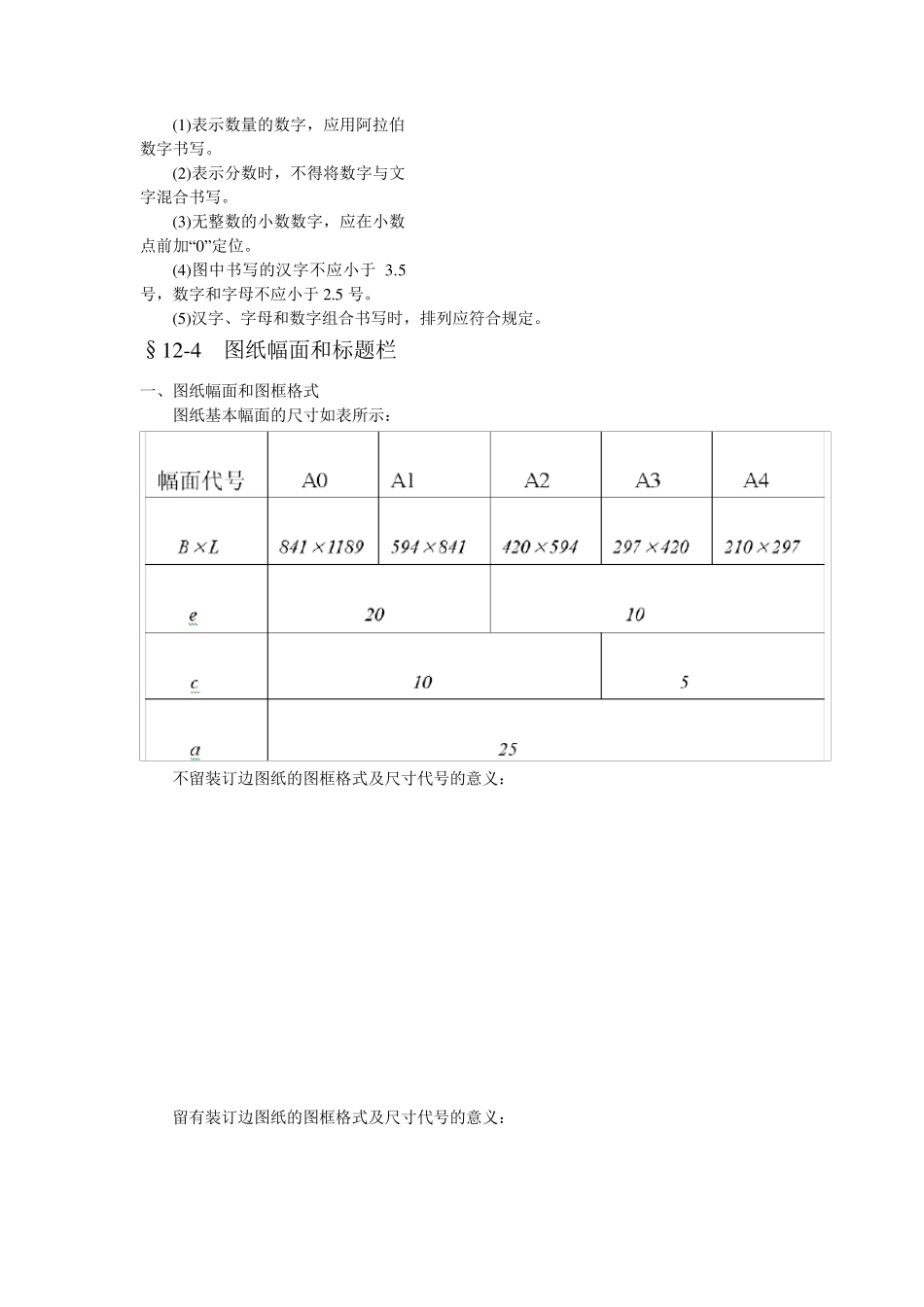

画法几何及土木工程制图_第3页
3/13
画 法 几 何及 土 木 工 程 制 图 ——制 图 基本知识 §12-1 概述 图样是工程项目的重要技术文件,是施工、制造的依据。所以对图样绘制的基本要求是规范、准确、通用。传统的绘图方式是使用常规的绘图工具如图板、丁字尺、三角板、分规和圆规、比例尺、曲线板、铅笔和墨线笔等手工进行绘图的,这也是至今仍然广为使用的基本的绘图方法。40 多年前计算机图形技术诞生了,到了 20 世纪 70、80 年代,计算机图形技术在工程技术领域已经实用化,它在绘图的规范化程度、绘图精度、图面质量、绘图速度等方面都是手工绘图所无法比拟的。特别是绘图与设计过程结合起来,产生了计算机辅助设计(CAD)技术,给工程设计带来了革命性的变革。今天,计算机绘图在许多部门已经成为绘图技术的主流。我们学习制图技术,两种绘图方式都要学习。手工绘图是基础,先从它开始。 §12-2 制图标准 工程图样必须规范、划一,才能起到交流技术思想的作用,这就是制图标准产生的背景。 一、制图标准的制定和类别 制图标准包括:国家标准(GB)、部颁标准、国际标准(ISO)。 国家制图标准有技术制图、机械制图和有关房屋建筑工程制图及道路工程制图方面的标准。 部颁标准有水利水电工程制图标准、港口工程制图标准、铁路工程制图标准等。 二、制图标准的基本内容 基本内容包括图幅、字体、图线、比例、尺寸标注、专用符号、代号、图例、图样画法(包括投影法、规定画法、简化画法等)、专用表格等项目。 三、制图标准发展趋势 制图标准不是永远不变的,随着科学技术的发展,标准也要发展和变化。我国最新一轮的修订,以与国际标准接轨、兼顾手工绘图及计算机绘图二者的需要为明显特点。 四、本课程对标准的使用 本课程涉及房屋建筑工程、水利工程、道路桥涵工程等专业图样,所以将在各专业图的章节中介绍和使用各自的制图标准;而对各专业有共性的章节里,将主要介绍和使用国家标准的《技术制图》有关标准和《房屋建筑制图统一标准》(GB/T50001-2001)。 §12-3 字体 工程图中的字体包括:汉字、字母、数字和书写符号等。 国标规定工程图中的字体应做到:字体工整、笔画清楚、间隔均匀、排列整齐。 一、汉字 国标规定工程图中的汉字用长仿宋体(对大标题、图册封面、地形图等的汉字也可书写成其他字体,但应易于辨认),长仿宋体字也称为“工程字”。 书写长仿宋体字的要领是:横平竖直,注意起落,结构均匀,填满方格。 写在工...
