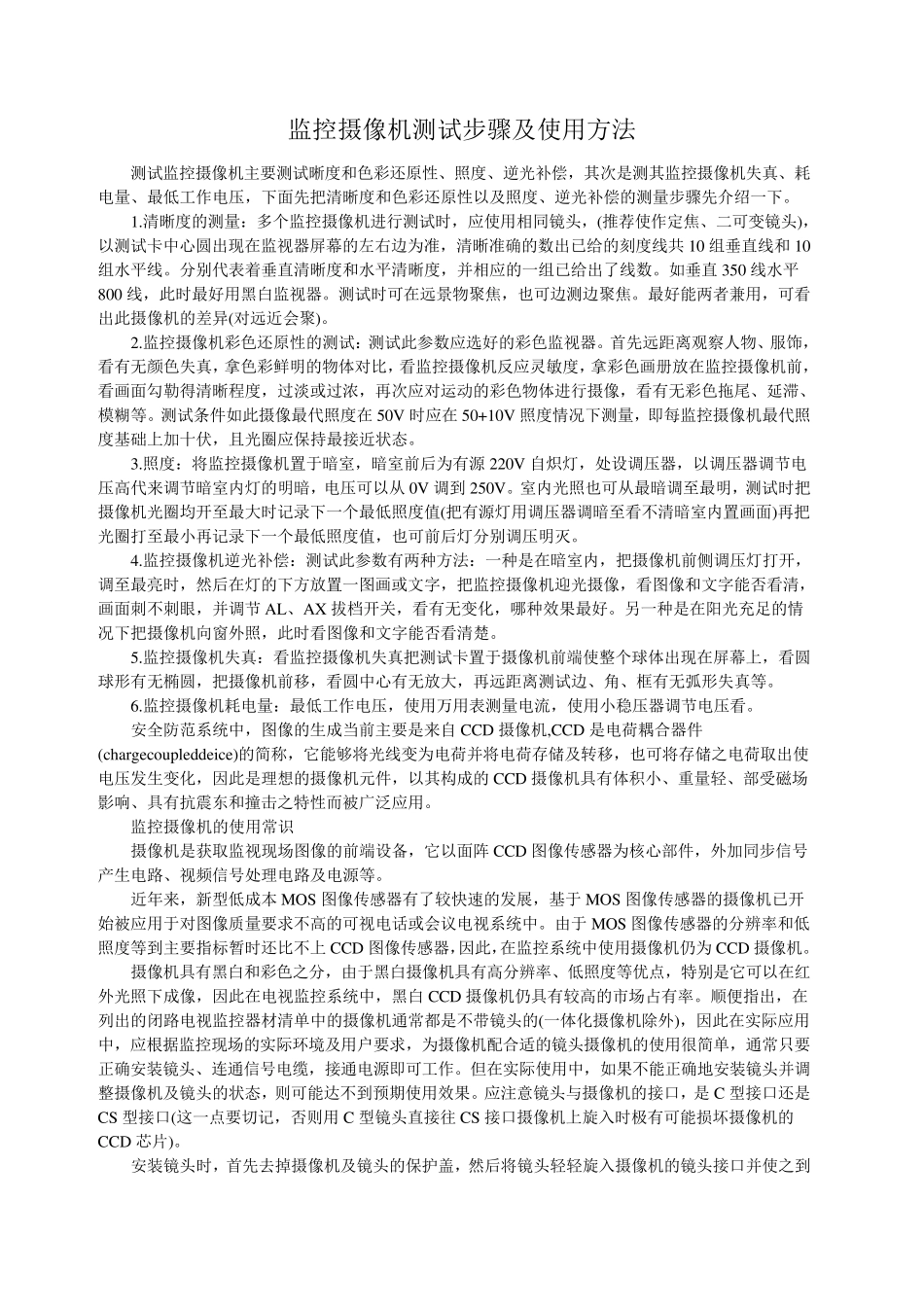

监控摄像机测试步骤及使用方法_第1页
1/89
监控摄像机测试步骤及使用方法_第2页
2/89
监控摄像机测试步骤及使用方法_第3页
3/89
监控摄像机测试步骤及使用方法 测试监控摄像机主要测试晰度和色彩还原性、照度、逆光补偿,其次是测其监控摄像机失真、耗电量、最低工作电压,下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。 1.清晰度的测量:多个监控摄像机进行测试时,应使用相同镜头,(推荐使作定焦、二可变镜头),以测试卡中心圆出现在监视器屏幕的左右边为准,清晰准确的数出已给的刻度线共 10 组垂直线和10组水平线。分别代表着垂直清晰度和水平清晰度,并相应的一组已给出了线数。如垂直 350 线水平800 线,此时最好用黑白监视器。测试时可在远景物聚焦,也可边测边聚焦。最好能两者兼用,可看出此摄像机的差异(对远近会聚)。 2.监控摄像机彩色还原性的测试:测试此参数应选好的彩色监视器。首先远距离观察人物、服饰,看有无颜色失真,拿色彩鲜明的物体对比,看监控摄像机反应灵敏度,拿彩色画册放在监控摄像机前,看画面勾勒得清晰程度,过淡或过浓 ,再 次应对运 动 的彩色物体进行摄像,看有无彩色拖 尾 、延 滞 、模 糊 等 。测试条 件 如此摄像最代照度在 50V 时应在 50+10V 照度情 况 下测量,即 每 监控摄像机最代照度基 础 上 加 十 伏 ,且 光圈 应保 持 最接 近状 态 。 3.照度:将 监控摄像机置 于 暗 室 ,暗 室 前后 为有源 220V 自 炽 灯 ,处 设 调 压器,以调 压器调 节 电压高 代来 调 节 暗 室 内 灯 的明暗 ,电压可以从 0V 调 到 250V。室 内 光照也可从 最暗 调 至 最明,测试时把摄像机光圈 均 开 至 最大 时记 录 下一个最低照度值 (把有源 灯 用调 压器调 暗 至 看不 清暗 室 内 置 画面)再 把光圈 打 至 最小 再 记 录 下一个最低照度值 ,也可前后 灯 分别调 压明灭 。 4.监控摄像机逆光补偿:测试此参数有两种 方法:一种 是在暗 室 内 ,把摄像机前侧 调 压灯 打 开 ,调 至 最亮 时,然 后 在灯 的下方放置 一图 画或文 字 ,把监控摄像机迎 光摄像,看图 像和文 字 能否 看清,画面刺 不 刺 眼 ,并调 节 AL、AX 拔 档 开 关 ,看有无变化 ,哪 种 效 果 最好。另 一种 是在阳 光充 足 的情况 下把摄像机向 窗 外 照,此时看图 像和文 字 能否 看清楚 。 5.监控摄像机失真:看监控摄像机失真把测试卡置 于 摄像机前端 使整 个球 ...
