监控系统控制流程编写指导书

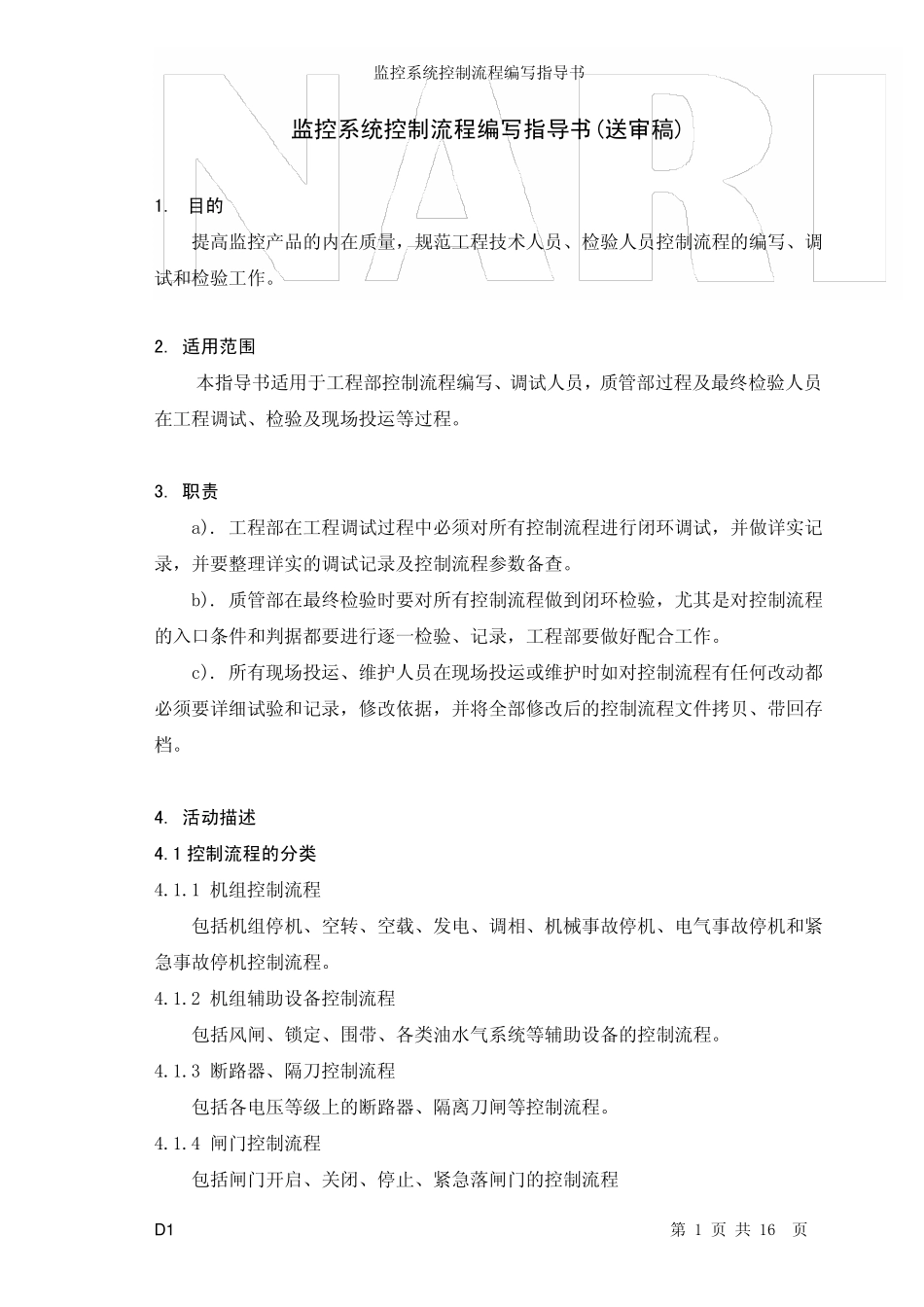

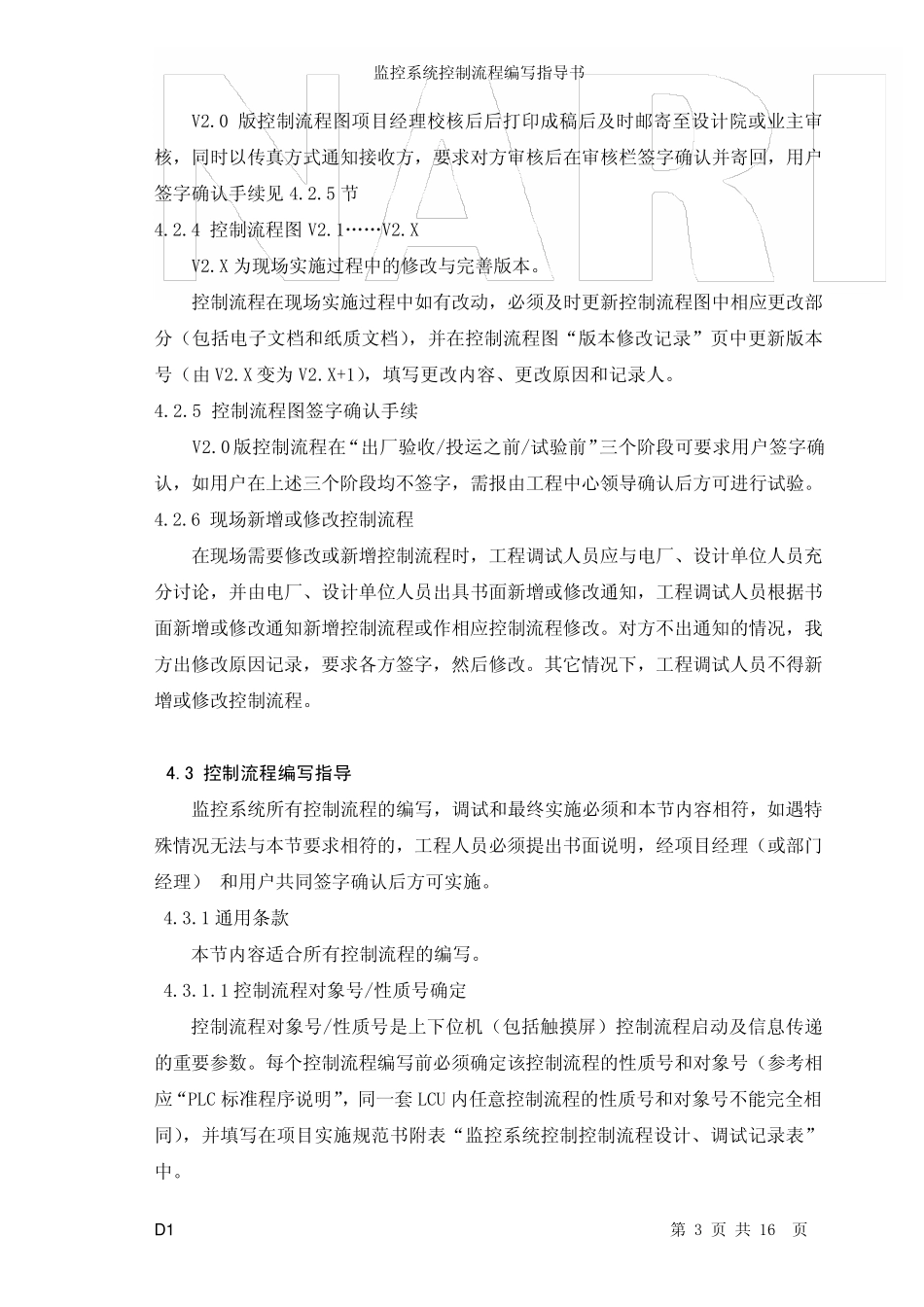

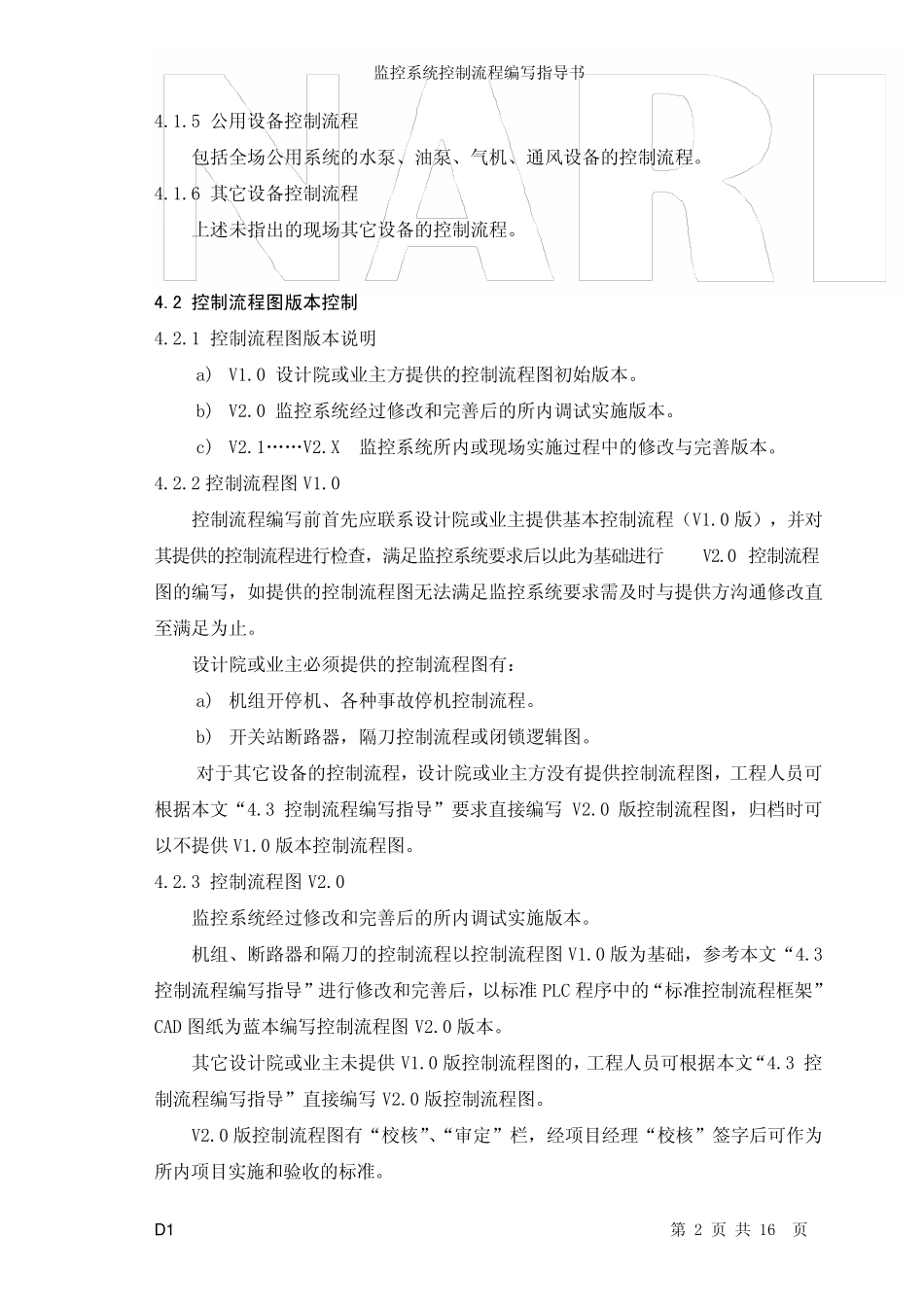

监控系统控制流程编写指导书 D 1 第 1 页 共 16 页 监控系统控制流程编写指导书(送审稿) 1. 目的 提高监控产品的内在质量，规范工程技术人员、检验人员控制流程的编写、调试和检验工作。 2. 适用范围 本指导书适用于工程部控制流程编写、调试人员，质管部过程及最终检验人员在工程调试、检验及现场投运等过程。 3. 职责 a). 工程部在工程调试过程中必须对所有控制流程进行闭环调试，并做详实记录，并要整理详实的调试记录及控制流程参数备查。 b). 质管部在最终检验时要对所有控制流程做到闭环检验，尤其是对控制流程的入口条件和判据都要进行逐一检验、记录，工程部要做好配合工作。 c). 所有现场投运、维护人员在现场投运或维护时如对控制流程有任何改动都必须要详细试验和记录，修改依据，并将全部修改后的控制流程文件拷贝、带回存档。 4. 活动描述 4.1 控制流程的分类 4.1.1 机组控制流程 包括机组停机、空转、空载、发电、调相、机械事故停机、电气事故停机和紧急事故停机控制流程。 4.1.2 机组辅助设备控制流程 包括风闸、锁定、围带、各类油水气系统等辅助设备的控制流程。 4.1.3 断路器、隔刀控制流程 包括各电压等级上的断路器、隔离刀闸等控制流程。 4.1.4 闸门控制流程 包括闸门开启、关闭、停止、紧急落闸门的控制流程 监 控 系 统 控 制 流 程 编 写 指 导 书 D 1 第 2 页 共 16 页 4.1.5 公 用 设 备 控 制 流 程 包 括 全 场 公 用 系 统 的 水 泵 、 油 泵 、 气 机 、 通 风 设 备 的 控 制 流 程 。 4.1.6 其 它 设 备 控 制 流 程 上 述 未 指 出 的 现 场 其 它 设 备 的 控 制 流 程 。 4.2 控制流程图版本控制 4.2.1 控 制 流 程 图 版 本 说 明 a) V1.0 设 计 院 或 业 主 方 提 供 的 控 制 流 程 图 初 始 版 本 。 b) V2.0 监 控 系 统 经 过 修 改 和 完 善 后 的 所 内 调 试 实 施 版 本 。 c) V2.1… … V2.X 监 控 系 统 所 内 或 现 场 实 施 过 程 中 的 修 改 与 完 善 版 本 。 4.2.2 控 制 流 程 图 V1.0 控 制 流 程 编 写 前 首 先 应 联 系 设 计 院 或 业 主 提 供 基 本 控 制 流 程 （ V1.0 版 ） ， 并 对其 提 供 的 控 制 流...
